Шаблон ШПС-1

Шаблон ШПС-1 для контроля размеров полиэтиленовых стыков ШПС-1 предназначен для контроля геометрических размеров стыков полиэтиленовых газопроводов систем газораспределения и газопотребления из полимерных материалов в соответствии с СП 42-103-2003.

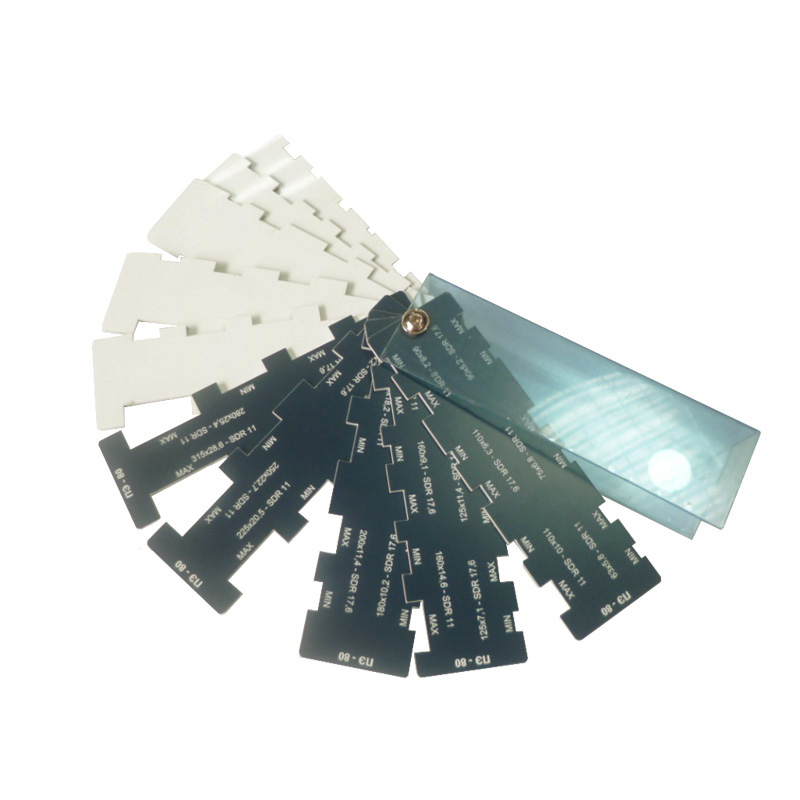

В зависимости от марки контролируемого полиэтилена (ПЭ80 ил ПЭ100) используется соответствующий набор из 5 пластин с нанесенными на них пазами, с размерами соответствующими определенному размеру и толщине стенки полиэтиленовой трубы. Измерение геометрических размеров сварных соединений с использованием шаблона ШПС-1 проводится в следующей последовательности:

• Из набора пластин шаблона выбирается пластина с соответствующими контролируемому стыку параметрами: марка полиэтилена (ПЭ80 ил ПЭ100) диаметр и толщина стенки свариваемых труб;
• Рабочая поверхность с парными пазами MINи MAXприкладывается к образующей трубы над контролируемым стыком;
• Проводится контроль габаритов грата стыка;
• Если высота и/или ширина грата стыка, меньше габаритов паза MINи высота и/или ширина валика стыка больше габаритов паза MAXстык считается не годным и подлежит вырезке
• Если высота и/или ширина грата стыка больше габаритов паза MIN но меньше габаритов паза MAX, то стык считается годным

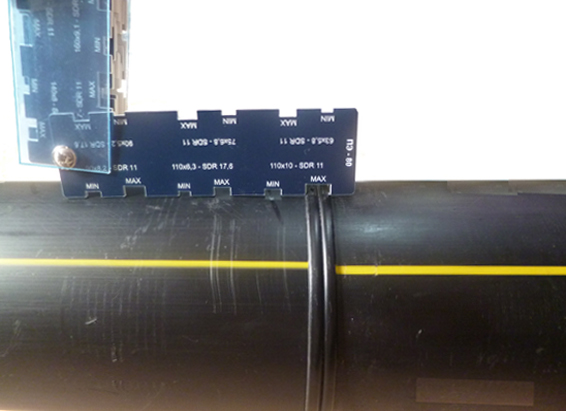

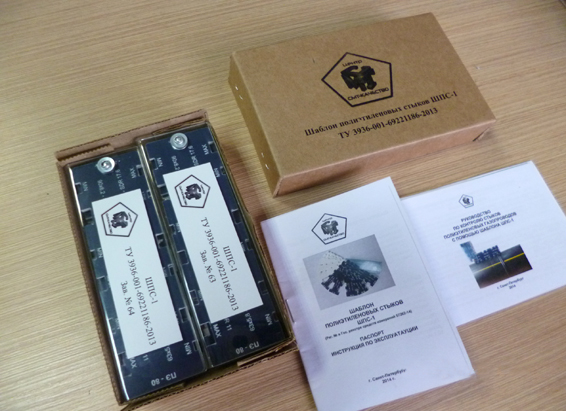

Шаблон сварщика ШПС-1 внесен в госреестр средств измерения, аттестован независимым органом по аттестации средств НК и рекомендован для применения координирующим органом единой системы оценки соответствия — ОАО «НТЦ «Промышленная безопасность». Внешний вид и процесс контроля и использованием шаблона, представлены на фото.
