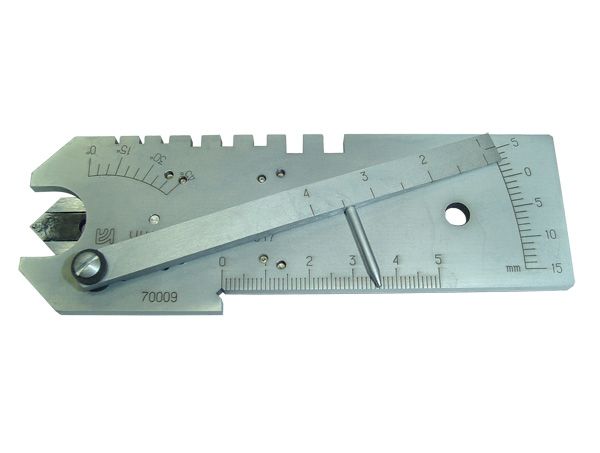

Универсальный шаблон сварщика УШС-4

Универсальный шаблон сварщика УШС-4 инструмент сочетающий в себе функции шаблонов УШС-3 и Ушерова-Маршака. Технические характеристики и погрешность шаблона УШС-4 приведены в следующей таблице.

Технические характеристики:

Контролируемый параметр Диапазон измерения, мм Цена деления, мм Погрешность, мм
глубина дефектов (вмятин, забоин) 0-15 1 ±0,5
глубина разделки шва до корневого слоя 0-15 1 ±0,5
превышение кромок 0-15 1 ±0,5
высота усиления шва 0-5 1 ±0,5
высота валика усиления 0-10 1 ±0,5
величина притупления шва 0-50 1 ±0,5
ширина шва 0-50 1 ±0,5
величина зазора между свариваемыми деталями 0,5-4 0,5 ±0,25
угол скоса кромок 0°-45° ±2,5°
высота катета углового шва 0-10 1 ±0,5
выпуклость корня шва стыкового соединения 0-10 1 ±0,5



Комплект поставки:

  • шаблон УШС-4,
  • чехол,
  • паспорт,
  • сертификат о калибровке (по заявке)
