Шаблоны сварщика WG1 и WG2

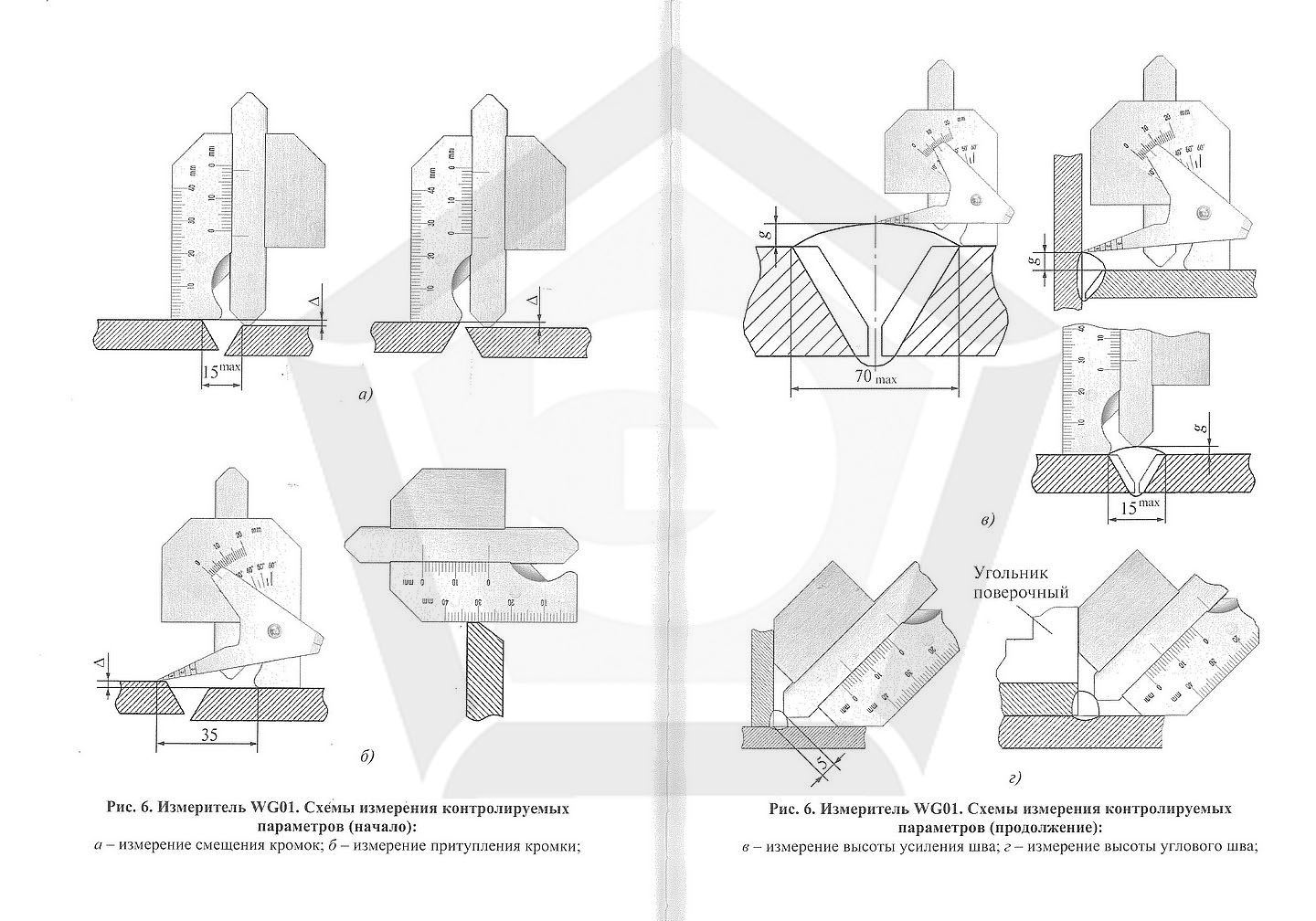

Шаблоны сварщика WG1 и WG2 это импортные аналоги российского УШС-3, так же частично дублирующие функции шаблонов Красовского и Ушерова-Маршака. Конструктивно шаблоны состоят из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя.
Технические характеристики:
| Функция | Шаблон WG-1 | Шаблон WG-2 | ||
| Диапазон | Погрешность | Диапазон | Погрешность | |
| Использование как линейки | 0-40 мм | ±0,1 мм | 0 — 50 мм | ± 0,1 мм |
| Измерение смещения | до 30 мм | ±0,1 мм | 0 — 15 мм | ± 0,20 мм |
| Измерение угла кромки | 10-0-70° | ±30’ | 80-160° | ± 30′ |
| Измерение величины зазора | 1-5 мм | ±0,2 мм | 0 — 6 мм | ± 0,10 мм |
| Измерение высоты стыкового шва | до 20 мм | ±0,2 мм | 0 — 15 мм | ± 0,20 мм |
| Измерение углового шва | до 20 мм | ±0,2 мм | 0 — 15 мм | ± 0,20 мм |
| Измерение высоты углового шва (катет) | до 20 мм | ±0,2 мм | 0 -15 мм | ± 0,10 мм |
| Измерение ширины шва | 0-40 мм | ±0,2 мм | 0 — 60 мм | ± 0,10 мм |
| Измерение глубины подреза | до 30 мм | ±0,1 мм | 0 — 25 мм | ± 0,10 мм |
