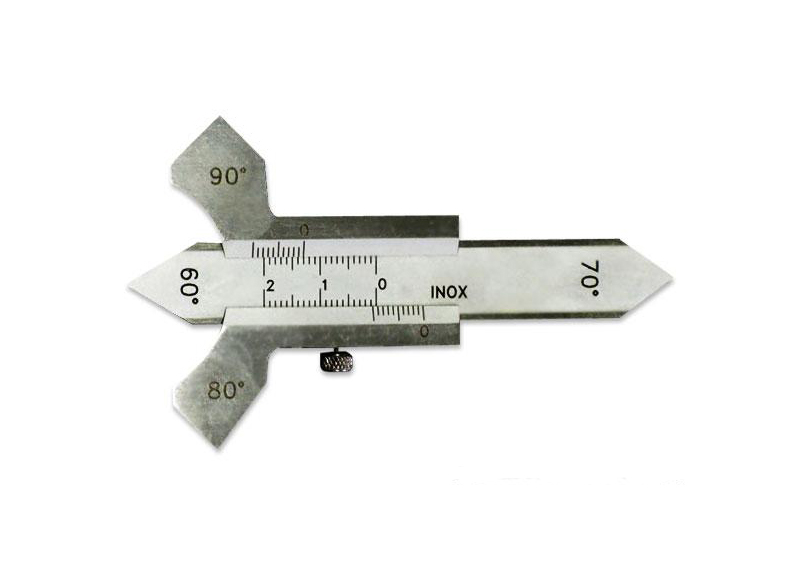

Шаблон Ушерова-Маршака

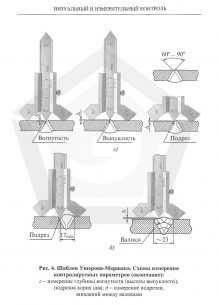

Универсальный шаблон сварщика, конструкции В.Э. Ушерова-Маршака, предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Использование шаблона Ушерова-Маршака регламентировано инструкцией по визуальному контролю РД 03-606-03. Данный шаблон входит в состав комплекта ВИК «Инспектор». Как пользоваться шаблоном конструкции Ушерова-маршака показано на схеме слева.
Технические характеристики шаблона Ушерова-Маршака:
- Материал – нержавеющая сталь;
- Диапазон измерения: 0-20 мм;
- Точность — 0,1 мм;
- Угол скоса кромки (4 угла подготовки: 60°, 70°, 80°, 90°)
Комплект поставки:
- шаблон Ушерова-Маршака,
- паспорт с инструкцией,
- сертификат о калибровке (по заявке),
- чехол.
