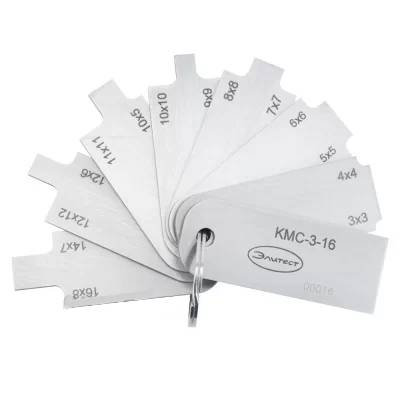

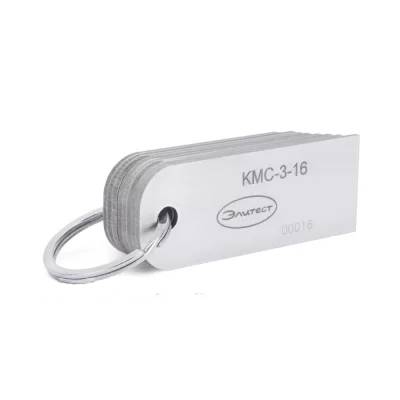

Катетомер КМС-3-16 ЭЛИТЕСТ
Катетомер КМС-3-16 предназначен для визуально-измерительного контроля катетов углового шва в тавровом, нахлесточном и угловом соединениях. Данный шаблон отличается от универсального шаблона сварщика...
Загрузка...В наличии много
2000 руб.RUB
Катетомер КМС-3-16 предназначен для визуально-измерительного контроля катетов углового шва в тавровом, нахлесточном и угловом соединениях. Данный шаблон отличается от универсального шаблона сварщика УШС-2 наличием бо́льшего количества пластин для контроля катетов. Так же от других шаблонов подобного типа (УШС-2, WG5, MG11) его отличает наличие выточек для контроля неравных катетов, что актуально при контроле угловых сварных швов в соединениях с разными толщинами свариваемых элементов.
Технические характеристики КМС-3-16 ЭЛИТЕСТ:
Справочные размеры, мм:
Вес, не более: 125 г
Материал: нержавеющая сталь
| Значения катетов, мм | Погрешность, мм | |
| Равные катеты | 3×3; 4×4; 5×5; 6×6; 7×7; 8×8; 9×9; 10×10; 11×11; 12×12 | ±0,20 |
| Неравные катеты | 10×5; 12×6; 14×7; 16×8 | |
Контролируемые параметры:
- равные катеты углового шва (k1)
- неравные катеты углового шва (k2)
