Универсальный шаблон сварщика УШС-3

Универсальный шаблон сварщика УШС-3

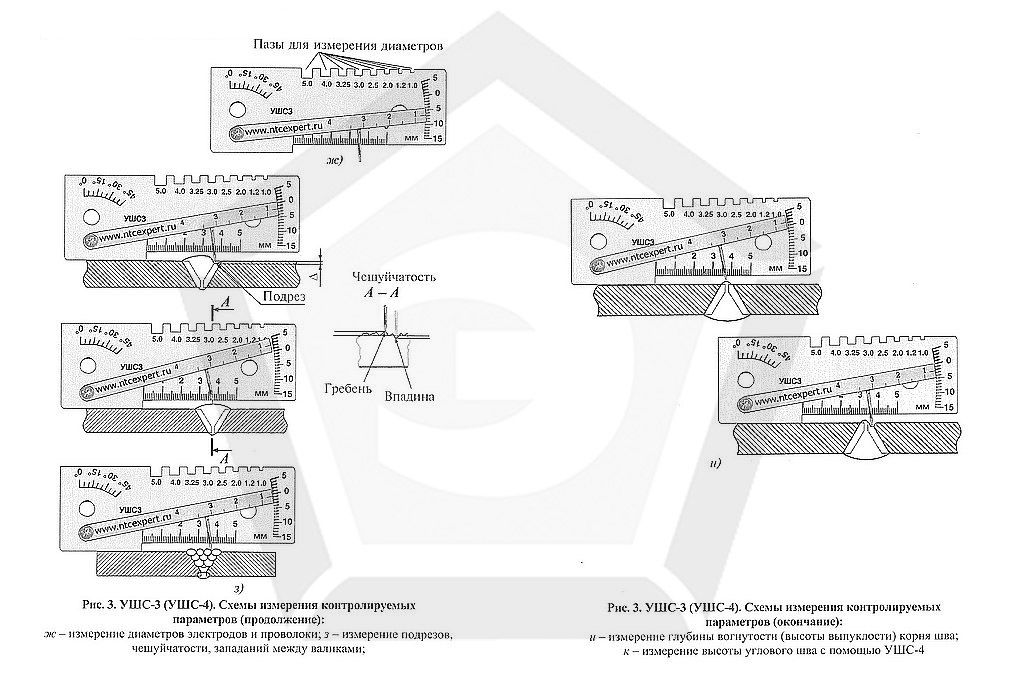

Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Шаблон соответствует требованиям ТУ 102.338-83. Поверка шаблона УШС-3 регламентирована методикой УШС3.000МУ. По заявке на сварочные шаблоны УШС 3 может быть выдан сертификат о калибровке действительный в течении 1 года. УШС-3 входит в состав комплекта ВИК-1. Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме.

Контроль с использование м шаблона УШС-3 производится следующим образом:

• Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
• Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
• Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е.
• Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
• Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.
