Измеритель Bridge Cam WGU-7M ЭЛИТЕСТ
Измерительный шаблон Bridge Cam WGU-7M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Данный шаблон отличается от Bridge Cam MG-8...
Загрузка...В наличии много
3200 руб.RUB

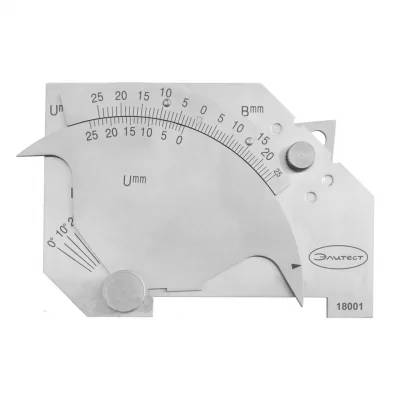

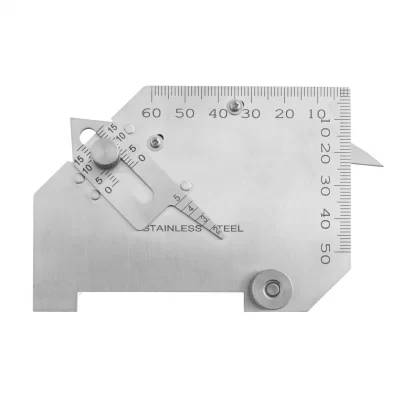

Измерительный шаблон Bridge Cam WGU-7M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Данный шаблон отличается от Bridge Cam MG-8 увеличенным диапазоном измерения параметров вогнутости сварного шва и смещения кромок по шкале (Б), наличием щупа (Д) и дополнительной шкалы (В) с измерительным наконечником (7).
Технические характеристики Bridge Cam WGU-7M ЭЛИТЕСТ:
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | град. | 0–60 | 5 | ±2,5 |
| Б | мм | 25,0–0–25,0 | 1,0 | ±0,25 |
| В | мм | 0–25,0 | 1,0 | ±0,25 |
| Г | мм | 0–15,0 | 1,0 | ±0,25 |
| Д | мм | 2,0–5,0 | 1,0 | ±0,25 |
| Е | мм | 0–60,0 | 1,0 | ±0,15 |
| Ж | мм | 0–50,0 | 1,0 | ±0,15 |
Вес, не более: 135 г
Материал: нержавеющая сталь
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | Е Ж |
0–60,0 0–50,0 |
1,0 1,0 |
±0,15 ±0,15 |
| притупление кромки (c), мм | |||||
| угол скоса кромки (β), град. | А | 0–60,0 | 5 | ±2,5 | |
| зазор между деталями (b), мм | Д | 2,0–5,0 | 0,5 | ±0,25 | |
| глубина скоса кромки (h1), мм | Б, В | 0–25,0 | 1,0 | ±0,25 | |
| смещение кромок (h2), мм | |||||
| Стыковой шов | выпуклость стыкового шва (g1)
и его корня (g2), мм |
Б | |||
| вогнутость стыкового шва (g3)
и его корня (g4), мм |
Б, В | ||||
| Угловой шов | фактическая толщина углового шва (a), мм | Г | 0–15,0 | 1,0 | ±0,25 |
| катет углового шва (k), мм | Б | 0–25,0 | 1,0 | ±0,25 | |
| Дефекты | длина дефекта (l), мм | Е Ж |
0–60,0 0–50,0 |
1,0 1,0 |
±0,15 ±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h3), мм | Б | 0–25,0 | 1,0 | ±0,25 | |
