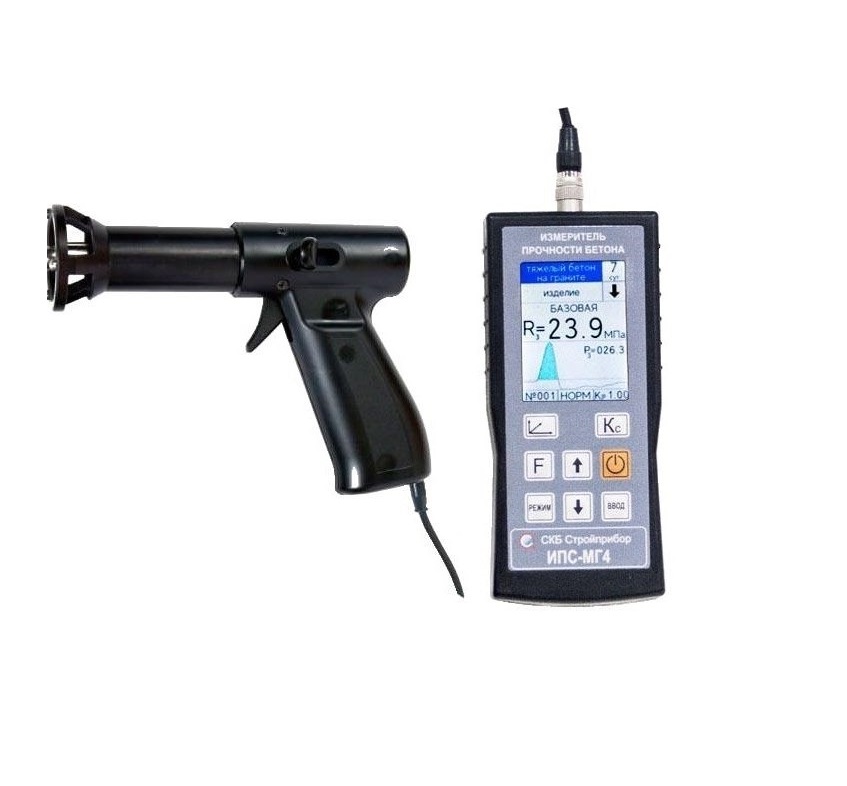

Измеритель прочности бетона ИПС-МГ4.01 (цветной дисплей)

Утвержден тип средства измерения Внесен в Госреестр РФ под № 60741-15 (продлен до 2024 года), также внесены в Госреестры Казахстана, Беларусии.

Измеритель прочности бетона ИПС-МГ4.01 предназначен для определения прочности бетона методом ударного импульса по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).

Область применения измерителя — определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности кирпича и строительной керамики, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.

В отличие от аналогов, приборы снабжены:

• устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
• устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
• функцией исключения ошибочного промежуточного значения.

Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.

Алгоритм обработки результатов измерений включает:

• усреднение промежуточных значений;
• сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
• усреднение оставшихся после отбраковки промежуточных значений;
• индикацию и запись в память конечного значения прочности и класса бетона.

В обновленной версии прибора ИПС-МГ4.01 с цветными увеличенными дисплеями имеются дополнительные сервисные функции:

• отображение на дисплее графика изменения ускорения индентора в процессе удара (для оценки достоверности текущего измерения);
• отображение  параметров ударного импульса  (максимального ускорения и отношение максимального ускорения к длительности удара);
• возможность индивидуальной градуировки измерителя либо по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка, либо путем корректировки базовой зависимости (ввод коэффициентов совпадения).

Питание приборов от литий полимерных аккумуляторов повышенной емкости.

Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).
