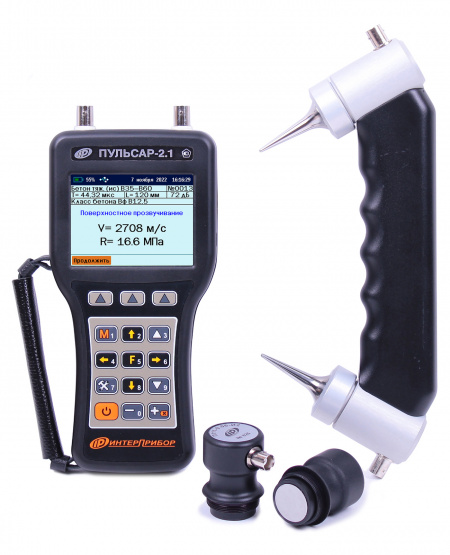

Прибор ультразвуковой Пульсар 2.1 для контроля прочности
Загрузка...
Оказываем услуги по периодической поверке измерителей прочности бетона. Работаем по всей РФ.
Назначение и применение Пульсар 2.1:
- Прибор ПУЛЬСАР-2.1 предназначен для:
- Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
- Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
- Оценки степени зрелости бетона при монолитном бетонировании
- Определения плотности и модуля упругости материалов, звукового индекса абразивов
- Оценки пористости, трещиноватости и анизотропии материалов
Преимущества и варианты исполнения Пульсар 2.1:
- Некритичность результатов к силе прижатия преобразователей к объекту (патент)
- Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.1 работоспособен на больших базах прозвучивания
- Универсальные преобразователи на излучение и прием с повышенной отдачей
- Датчик поверхностного прозвучивания с фиксированной базой:
- – ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
- – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
- – эллиптические износостойкие протекторы для сухого точечного контакта
- Комплектация датчиками зависит от версии приборов:
- – Версия 1 — датчик поверхностного прозвучивания
- – Версия 2 — датчики сквозного прозвучивания (2 шт.)
- – Версия 3 — датчики поверхностного и сквозного прозвучивания.
- Для подводного обследования гидротехнических объектов поставляются герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER (опция)
- Встроенная литиевая батарея большой ёмкости и зарядное устройство
Основные функции Пульсар 2.1:
- Автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия преобразователей к объекту контроля
- Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
- Формирование результата по автоматически выполняемой серии 2…10 измерений
- Вычисление прочности и класса бетона
- Определение глубины трещины по «Российскому» и «Английскому» методам
- Вычисление плотности, модуля упругости материалов и звукового индекса материалов
- Универсальные (по ГОСТ 17624 и рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
- До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс и специализированная сервисная компьютерная программа
Технические характеристики Пульсар 2.1:
| Диапазон показаний времени, мкс | 10…20000 |
| Диапазон измерения времени, мкс | 10…1000 |
| Разрешающая способность, мкс | 0,05 |
| Пределы допускаемой основной абсолютной погрешности измерения времени, мкс | ±(0,01t + 0,1) |
| Диапазон измерения скорости, м/с | 1000….10000 |
| Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с: | ±(0,01v + 10) |
| Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более | 0,5 |
| Напряжение возбуждения, В | 450 / 600* |
| Рабочие частоты УЗК, кГц | 60±10 / 20…200* |
| Объем памяти, Гбайт | до 4 |
| Разрешение экрана | 320х240 |
| Габаритные размеры электронного блока, мм, не более | 205х115х35 |
| Масса электронного блока / датчика поверхностного прозвучивания, кг | 0,375 / 0,54 |
* — по заказу

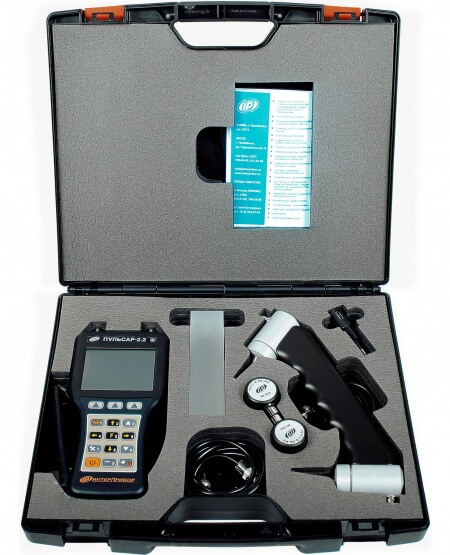

Состав базового комплекта ПУЛЬСАР-2.1:
- Электронный блок, чехол
- Датчики (поставляются в зависимости от версии прибора)
- – Версия 1 — с датчиком поверхностного прозвучивания
- – Версия 2 — с датчиками сквозного прозвучивания
- – Версия 3 — с датчиками сквозного и поверхностного прозвучивания
- Комплект кабелей 1,5м. — 2 шт.
- Контрольный образец-призма
- Аккумуляторы, зарядное устройство
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации, сумка
- Свидетельство о Госповерке
Дополнительная комплектация:
- Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания — 2 шт.
-
Датчик для поверхностного прозвучивания с выходом кабелей на одну сторону
- Преобразователи 20…500 кГц (заказная комплектация)
- Преобразователи для сквозного прозвучивания в водонепроницаемом исполнении (IP68)
-
Датчик для поверхностного прозвучивания в водонепроницаемом исполнении (IP68)
- Кабели, удлинители
- Кожаный чехол «Свободные руки.»
