Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12.1»
Загрузка...
Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12.1» предназначен для измерения температуры контактным способом с помощью первичных преобразователей — термометров сопротивления (ТС) с учетом индивидуальных статических характеристик(ИСХ) или номинальных статических характеристик (НСХ) преобразования.
- при выполнении работ по аттестации климатического испытательного оборудования, поверке и калибровке термометров сопротивления в лабораториях метрологического контроля управлений Ростехрегулирования и иных предприятий;
- для контроля температуры и определения параметров температурных полей объектов и процессов в медицинских, санитарно-эпидемиологических и экологических, научно-исследовательских учреждениях, на предприятиях пищевой промышленности, машиностроения, теплоэнергетики и других отраслей промышленности;
- в качестве рабочих эталонов единицы температуры 3-его разряда в диапазоне температур от минус 50 °С до 200 °С, например при поверке термопреобразователей сопротивления классов допуска АА, А, В, С ГОСТ 6651-2009 по ГОСТ 8.461-2009, термометров жидкостных стеклянных ГОСТ 28498-90 по ГОСТ 8.279-78 и т.п.
СЕРТИФИКАЦИЯ
Прибор зарегистрирован в Государственном реестре средств измерений под № 34205-07 и допущен к применению в Р о с с и й с к о й Ф е д е р а ц и и, что удостоверяет СВИДЕТЕЛЬСТВО RU.C.32.007.A № 27153 об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии.
Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12» соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», что удостоверяет ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ, регистрационный номер в едином реестре зарегистрированных деклараций о соответствии Таможенного союза: ТС № RU Д-RU.MM04.B.01316.
Измерителю температуры многоканальному прецизионному «Термоизмеритель ТМ-12» присвоен ЗНАК КАЧЕСТВА средств измерений по результатам экспертной оценки его функциональных и метрологических характеристик, проведённой ФГУ «Российский центр испытаний и сертификации «Ростест-Москва».
ОСОБЕННОСТИ
При измерении температуры с учетом ИСХ, в качестве первичных преобразователей температуры, подключаемых к измерительным каналам, используются платиновые ТС по ГОСТ 6651 с номинальным сопротивлением 100 Ом. ТС поставляются вместе с прибором. ИСХ для каждого ТС определены и хранятся в памяти прибора.
Для измерения температуры с учетом НСХ, в памяти прибора хранятся НСХ следующих типов ТС по ГОСТ 6651:
| 50П, | 100П, | 500П | 50M, | 100M, | 500M | |
| Pt50, | Pt100, | Pt500 | Cu50, | Cu100, | Cu500 |
Прибор имеет 12 каналов для измерения температуры. Результаты измерения температуры всех 12 каналов одновременно отображаются на экране дисплея и посылаются во внешнее устройство через последовательный интерфейс RS-232С.
Прибор обеспечивает измерение температуры на объектах, удаленных от прибора на расстояния до 100 м.
«Термоизмеритель ТМ-12.2» — модификация, у которой 12 ТС подключаются непосредственно к прибору;
«Термоизмеритель ТМ-12.4» — расширенная базовая модификация. Добавлена возможность измерения температуры с использованием номинальной статической характеристикой (НСХ).

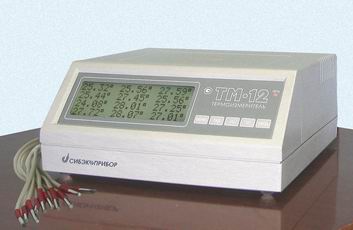

На передней панели пластмассового корпуса прибора находятся:
- графический дисплей;
- клавиатура (5 клавиш);
- световой индикатор сети.
На задней панели корпуса располагаются: - клавиша СЕТЬ;
- сетевая приборная вилка с предохранителем;
- 12 разъёмов для подключения ТС с обозначением номеров каналов
(для модификаций «Термоизмеритель ТМ-12.1», «Термоизмеритель ТМ-12.2» и «Термоизмеритель ТМ-12.4»); - разъём интерфейса RS-232C;

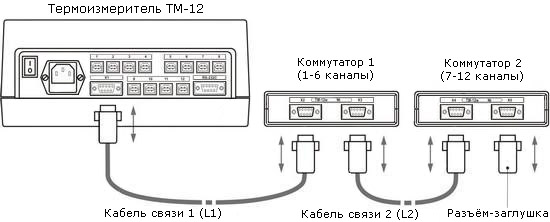

- разъём для подключения кабеля связи с коммутатором
(для модификаций «Термоизмеритель ТМ-12.1» и «Термоизмеритель ТМ-12.4»).
Коммутатор выполнен в пластмассовом прямоугольном корпусе.
С одной стороны корпуса коммутатора расположены:
- разъём для связи с прибором;
разъём для связи со вторым коммутатором.
С противоположной стороны расположены:
- 6 разъёмов для подключения ТС с обозначением номеров каналов.
МЕТРОЛОГИЧЕСКИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Количество каналов измерения | 12 |
| Диапазон измеряемой температуры*, °С | от -50 до +200 |
| Разрешение, °С | 0,01 |
| Пределы допускаемой основной погрешности измерения температуры в диапазоне от 0 °С до 100 °С при измерениях с использованием ИСХ ТС, °С | ± 0,05 |
| Пределы допускаемой погрешности измерения температуры в диапазонах от -50 °С до 0 °С и от 100 °С до 200 °С при измерениях с использованием ИСХ ТС, °С | ± 0,1 |
| Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной области значений (20 ± 5) °С при измерении температуры от 0 °С до 100 °С с использованием ИСХ ТС, °С | ± 0,05 |
| Пределы допускаемой основной погрешности измерения сопротивления и преобразования значения сопротивления в значение температуры с использованием НСХ ТС по ГОСТ 6651 (для модификации «Термоизмеритель ТМ-12.4»), °С | ± (0,03 + 0,0002·|t|), где t — значение измеряемой температуры |
| Пределы допускаемой дополнительной погрешности измерения сопротивления и преобразования значения сопротивления в значение температуры с использованием НСХ ТС по ГОСТ 6651, обусловленной отклонением температуры окружающего воздуха от нормальной области значений (20 ± 5) °С (для модификации «Термоизмеритель ТМ-12.4»), °С | ± 0,03 |
| Время непрерывной работы, ч, не менее | 144 |
| Количество результатов измерения, сохраняемых в энергонезависимой памяти прибора в режиме мониторинга для каждого канала, не менее | 20 000 |
| Напряжение питания однофазным переменным током, В | 220 |
| Частота переменного тока, Гц | 50 ± 1 |
| Потребляемая электрическая мощность, В·А, не более | 2,5 |
| Габаритные размеры, мм, не более | 115 х 250 х 280 |
| Масса прибора, кг, не более | 3 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Температура окружающего воздуха, °С | от + 10 до + 35 |
| Относительная влажность воздуха, %, не более | 75 |
| Атмосферное давление, кПа | от 84 до 106,7 |
Гарантийный срок − 2 года.
В стоимость поставки входят:
- Термоизмеритель ТМ-12, комплект технической документации (паспорт, руководство по эксплуатации, методика поверки);
- комплект термометров сопротивления (12 шт.), L = 3 метра;
- кабель связи с внешним устройством через интерфейс RS-232C;
- коммутатор (2 шт.), разъём-заглушка (1 шт.)
Поставка за дополнительную плату:
- кабель связи прибора с коммутатором (2 шт.), обязателен, суммарная длина не более 100 м,
