Кабеледефектоискатель Атлет ТЭК-227АН

Кабеледефектоискатель Атлет ТЭК-227АН - комплект с мощным генератором. Назначение Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их...

Загрузка...

В наличии много

Доставка

Оплата

Производитель

321000 руб.RUB

Получить счёт на оплату

В корзину

Общая информация
Технические характеристики
Комплектация
Отзывы

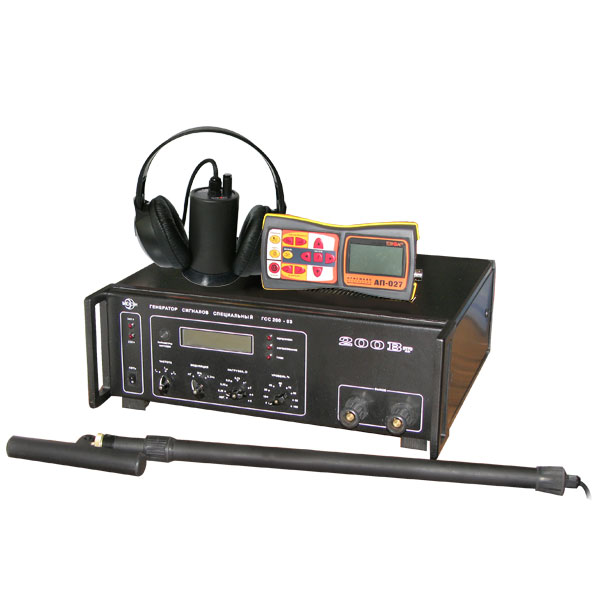

Кабеледефектоискатель Атлет ТЭК-227АН — комплект с мощным генератором.

Назначение

Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Решаемые задачи

Поиск кабеля пассивным методом.
Обнаружение места прохождения скрытых коммуникаций.
Поиск мест повреждений кабеля акустическим способом.
Поиск мест повреждений кабеля электромагнитным способом.

Технические характеристики Атлет ТЭК-227АН:

Приемник «АП-027»

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	—
	Встроенный излучатель — синтезированный звук ЧМ.	—
Питание	Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

Генератор «ГСС-200»

Параметр	Значение
Выходная мощность при работе на согласованную нагрузку, не менее, Вт	200
Частота генерации, Гц	512, 1024, 8192, «ШП», «ФНЧ», «ПФ»
Диапазон сопротивлений согласованной нагрузки, Ом	0,25 … 8
Количество диапазонов согласования	8
Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт	300
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 187 до 242
Габаритные размеры прибора, не более, мм	490х480х180
Масса, не более, кг	17

Акустический датчик «АД-247»

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Электромагнитный датчик «ЭМД-247»

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Состав комплекта Атлет ТЭК-227АН:

Наименование	Количество
Трассопоисковый приемник «АП-027»	1 шт.
Генератор «ГСС-200-03»	1 шт.
Комплект акустического датчика «АД-247»	1 шт.
Датчик электромагнитный «ЭМД-247»	1 шт.
Головные телефоны	1 шт.
Держатель для приемника АП-027.00.010	1 шт.
Сумка для генератора «ГСС-200-03» Чехол 53155	1 шт.
Сумка для электромагнитного датчика «ЭМД-247» Чехол 53186	1 шт.
Сумка для комплекта Чехол 53207	1 шт.
Крестовая отвертка	1 шт.
Батарейки для приемника (AA)	4 шт.
Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
Руководство по эксплуатации	2 шт.
Паспорт	1 шт.
