Кабеледефектоискатель Атлет ТЭК-527АНЭ

Кабеледефектоискатель "Атлет ТЭК-527АНЭ" предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест...

Загрузка...

Доставка

Оплата

Производитель

по запросу

Получить счёт на оплату

по запросу

Купить в один клик

Услуги поверки

Гарантия

Общая информация
Технические характеристики
Комплектация
Принадлежности
Отзывы

Кабеледефектоискатель «Атлет ТЭК-527АНЭ» предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами.

Решаемые задачи

Кабеледефектоискатель «Атлет ТЭК-527АНЭ» универсальный комплексный, многофункциональный прибор.

В комплекте функционально объединены следующие возможности:

Пассивный трассопоиск с электромагнитным датчиком.
Активный трассопоиск с электромагнитным датчиком и генератором.
Индуктивный метод поиска дефектов кабельных линий.
Акустический метод поиска дефектов кабельных линий (с использованием генератора высоковольтных импульсов).

Технические характеристики Кабеледефектоискатель Атлет ТЭК-527АНЭ:

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	—
	Встроенный излучатель — синтезированный звук ЧМ.	—
Питание	Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

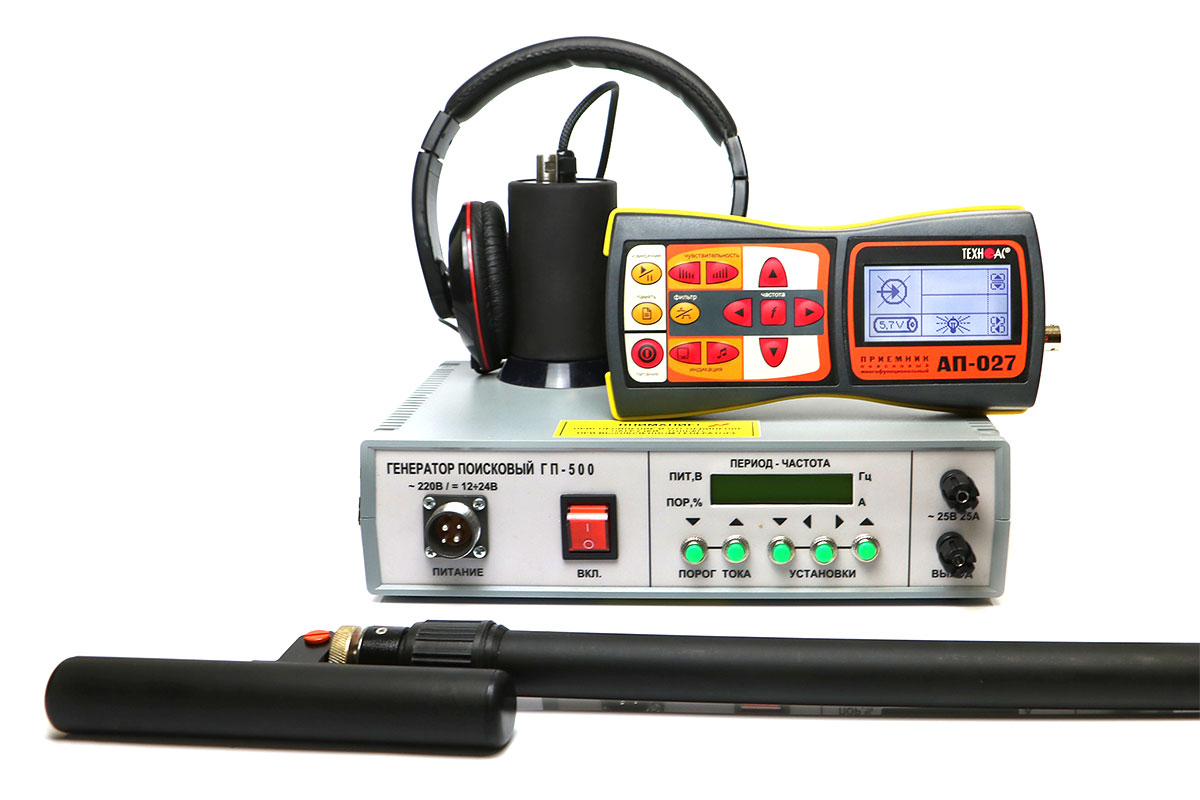

Комплект поставки Кабеледефектоискатель Атлет ТЭК-527АНЭ:

№	Наименование	Количество
1	Трассопоисковый приемник «АП-027»	1 шт.
2	Генератор «ГП-500»	1 шт.
3	Комплект акустического датчика «АД-247»	1 шт.
4	Датчик электромагнитный «ЭМД-247»	1 шт.
5	Головные телефоны	1 шт.
6	Держатель для приемника АП-027.00.010	1 шт.
7	Сумка для генератора «ГП-500» Чехол 53155	1 шт.
8	Сумка для электромагнитного датчика «ЭМД-247» Чехол 53186	1 шт.
9	Сумка для комплекта Чехол 53207	1 шт.
10	Крестовая отвертка	1 шт.
11	Батарейки для приемника (AA)	4 шт.
12	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
13	Руководство по эксплуатации. Паспорт	1 шт.
