Кабельный анализатор Fluke Networks DSX2-CFP-Q-ADD-R

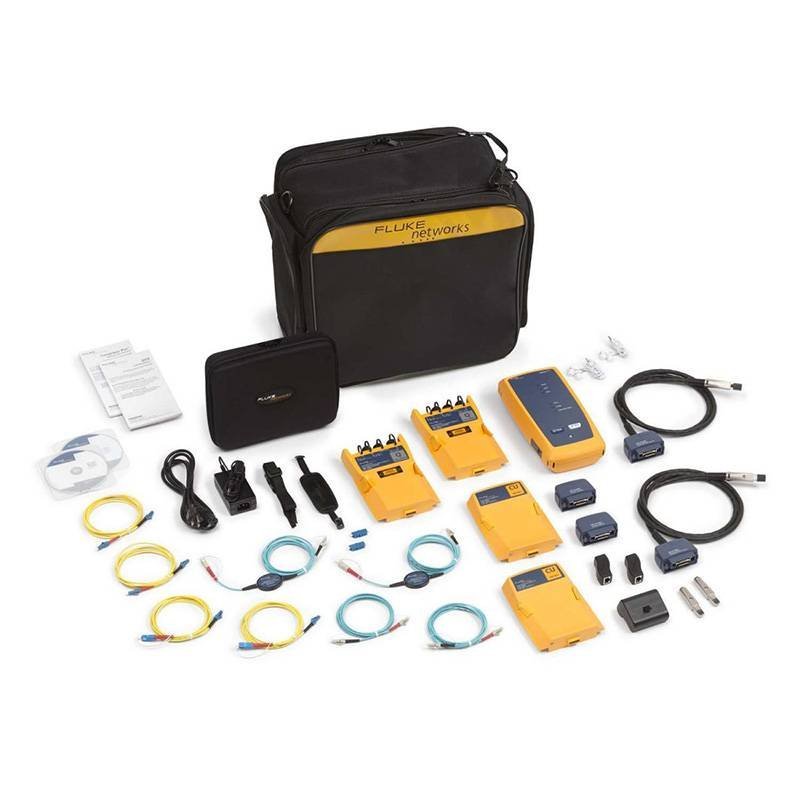

Кабельный анализатор Fluke Networks DSX2-CFP-Q-ADD-R - комплект из удаленного блока Versiv, двух модулей DSX-5000 CableAnalyzer, двух модулей CertiFiber Quad OLTS и необходимых аксессуаров.
Загрузка...
по запросу
по запросу
Кабельный анализатор Fluke Networks DSX2-CFP-Q-ADD-R — комплект из удаленного блока Versiv, двух модулей DSX-5000 CableAnalyzer, двух модулей CertiFiber Quad OLTS и необходимых аксессуаров.
Технические характеристики Fluke Networks DSX2-CFP-Q-ADD-R:
| Fluke Networks DSX-5000 INTL | |||
|---|---|---|---|
| Типы кабелей | |||
| Кабели LAN с экранированной и неэкранированной витой парой | TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ом ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ом и 120 Ом | ||
| Адаптеры со стандартным интерфейсом соединения | |||
| Адаптеры для тестирования Постоянной линии | Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
||
| Адаптеры для каналов | Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
||
| Стандарты теста | |||
| TIA | Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 | ||
| ISO/IEC | Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями | ||
| Максимальная частота | 1200 МГц | ||
| Общие технические характеристики | |||
| Скорость автотеста | Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды | ||
| Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) | Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) | ||
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений | ||
| Дисплей | 5,7 дюймовый LCD дисплей с емкостным сенсорным экраном | ||
| Корпус | Высокопрочный пластик с ударопоглощающим внешним корпусом | ||
| Размеры | Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см) | ||
| Масса | Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг | ||
| Основной и удаленный модули: | Блок литиево-ионных батарей, 7,2 В | ||
| Типичный срок эксплуатации аккумулятора: | 8 ч. | ||
| Время зарядки | При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда. | ||
| Поддерживаемые языки | Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский | ||
| Калибровка | 1 год (калибровка, проведенная сервисным центром) | ||
| Параметры окружающей среды | |||
| Рабочая температура | От 0°C до 45 °C | ||
| Температура хранения | От -20° C до +50 °C | ||
| Рабочая относительная влажность | От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
||
| Вибрация | Случайная, 2 G, 5–500 Гц | ||
| Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без | ||
| Безопасность | CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2 | ||
| Рабочая высота над уровнем моря | 4 000 м | ||
| Электромагнитная совместимость | EN 61326-1 | ||
| Характеристики производительности | |||
| Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) | Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1. | ||
| Режимы тестирования класса FA | Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1. | ||
| Длина витой кабельной пары | ||
|---|---|---|
| Без дистанционного управления | С дистанционным управлением | |
| Диапазон | 800 м | 150 м |
| Разрешение | 0,1м | 0,1м |
| Точность | ± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
| Задержка распространения | ||
| Без дистанционного управления | С дистанционным управлением | |
| Диапазон | 4000 нс | 750 нс |
| Разрешение | 1 нс | 1 нс |
| Точность | ± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
| Разница задержек | ||
|---|---|---|
| Диапазон | От 0 нс до 100 нс | |
| Разрешение | 1 нс | |
| Точность | ± 10 нс | |
| Тестирование сопротивления контурного тока | ||
| Диапазон | 0 Ом до 540 Ом | |
| Разрешение | 0,1 Ом | |
| Точность | ± (1 Ом + 1%) | |
| Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении. | |
| Fluke Networks CertiFiber Pro | ||
|---|---|---|
| Спецификации измерителя мощности | ||
| Входной разъем | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) | |
| Тип детектора | InGaAs | |
| Длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм | |
| Диапазон измерения мощности | от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) | |
| Колебания измерения мощности 1,2 | < ± 5 % ± 32 пВт | |
| Линейность измерений 3 | < ± 0,1 дБ | |
| Период перекалибровки | 1 год | |
1. ± 100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
| Спецификации потерь/длины | ||||
|---|---|---|---|---|
| Технические характеристики | Многомодовые модули CertiFiber Pro | Одномодовые модули CertiFiber Pro | ||
| Скорость тестирования (не включает время привязки) | Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) |
|||
| Входные/выходные разъемы | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) | |||
| Условия подключения 1,2 | Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 | |||
| Типы протестированного волокна1,2 | 50/125 мкм или 62,5/125 мкм | одномодовый | ||
| Тип и длина волны источника | Источник LED 850 нм ± 30 нм 1300 нм ± 20 нм | Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм | ||
| Максимальное измерение длины | 12 км | 130 км | ||
| Точность измерения длины | ± 1,5 плюс ± 1% длины | |||
| Выходная мощность (номинальная) | ≥ -24 дБм с EF-TRC | ≥ -4 дБм | ||
| Стабильность выходной мощности 3 | ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут | ± 0,1 дБ в течение 8 часов ± 0,08 дБ в течение 15 минут | ||
1. На выходе EF-TRC
2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%
3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре
| Спецификации потерь/длины(продолжение) | ||
|---|---|---|
| Длины волн источника | 850 нм, 1300 нм, 1310 нм, 1550 нм | |
| Диапазон измерения мощности | от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) | |
| Power Measurement Uncertainty1, 2 | < ± 5% ±32 пВт | |
| Линейность измерений3 | < ± 0,1 дБ | |
| Период перекалибровки | 1 год | |
1. ±100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.
| Visual Fault Locator (VFL) | ||
|---|---|---|
| Выходная мощность | >-5 дБм | |
| <0 dBm | ||
| Одномодовое волокно SMF-28 | ||
| Непрерывная волна | ||
| Разъем SC/UPC | ||
| Рабочая длина волны | Номинал 650 нм | |
| Режимы вывода | Непрерывная волна Импульсный режим (2 — 3 Гц частоты мигания) |
|
| Адаптер разъема | Универсальный 2,5 мм | |
| Безопасность лазера | Класс II CDRH Диапазон нерабочих температур |
|
| Условия эксплуатации | |
|---|---|
| Рабочая температура | от -18 °C до 45 °C |
| Температура хранения | от -30°C до +60 °C |
| Относительная рабочая влажность % ( без конденсации, при температуре) |
от 0% до 90%, от 0 °C до 35 °C от 0% до 70%, от 35 °C до 45 °C |
| Вибрация | Случайная, 2 г, 5–500 Гц |
| Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без |
| Безопасность | CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 |
| Степень загрязнения | 2 |
| Высота над уровнем моря | Рабочая: 4 000 м; хранение: 12 000 м |
| Электромагнитная совместимость | EN 61326–1 |
Комплект поставки Fluke Networks DSX2-CFP-Q-ADD-R:
- Удаленный блок Versiv с аккумулятором
- Два модуля DSX-5000 CableAnalyzer
- Два модуля CertiFiber Quad OLTS
- Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA
- Комплект из 2х Channel адаптеров CAT 6A/класса EA
- Два переговорных устройства
- Ручной ремешок
- Плечевой ремешок
- Кейс для переноски
- Компакт-диск с руководством пользователя
- Компакт-диск с программным обеспечением AxTalk
- Зарядное устройство переменного тока
- Два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12
- Два терминатора AxTalk
- Два симплексных проходных адаптера LC/LC
- Комплект SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм
- Комплект одномодовых эталонных шнуров SC/LC
- Кейс для хранения эталонных шнуров
- Сертификат о калибровке и руководство пользователя
