Кабельный тестер Fluke DSX-8000-OFP-Q-ADD
Кабельный анализатор Fluke Networks DSX-8000 предназначены для сертификации медных кабельных систем, в значительной степени упрощает управление задачами и способствуя более быстрой приемке системы....
Загрузка...
по запросу
по запросу
Кабельный анализатор Fluke Networks DSX-8000 предназначены для сертификации медных кабельных систем, в значительной степени упрощает управление задачами и способствуя более быстрой приемке системы. Это решение не только для опытных техников и менеджеров проектов. Сотрудники с различными уровнями навыков могут улучшать настройку, работу, отчеты тестирования и одновременно управлять разнообразными проектами.
Особенности кабельного тестера для сертификации СКС Fluke DSX-8000:
- Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна
- Не имеющая аналогов скорость тестирования кабелей категории 6A, 8, класса FA I/II и всех действующих стандартов
- Система ProjeX™ управляет требованиями к задачам и ходом работ от настройки до приемочных испытаний, гарантируя правильное завершение всех тестов.
- Пользовательский Интерфейс Taptive™ упрощает настройку и устраняет ошибки
- Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
- Графически отображает источник проблем, включая перекрестные наводки, возвратные потери и неисправности экранирования для ускорения диагностики
- Соответствует стандарту ANSI/TIA-1152-A уровня 2G и требованиям к точности полевых тестеров предлагаемого стандарта МЭК 61935-1 изд. 5 уровня VI до 2000 МГц
- Поддержка полного набора стандартов асимметрии сопротивления, необходимых для питания по технологии Power over Ethernet (PoE): IEEE 802.3bt, ANSI/TIA/EIA-568, серия документов ISO/МЭК 11801
- Измерения TCL и ELTCTL проводятся в соответствии с МЭК 61935-1-1 (проект)
- Целостность экрана по всей длине кабеля
Производительность
- Благодаря восьмисекундной процедуре тестирования кабелей Cat 6A сертификация проводится в кратчайшие сроки
- Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
- Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой
- Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
- В отчет программного обеспечения LinkWare для управления помещается более миллиарда линий.
Технические характеристики Fluke DSX-8000-OFP-Q-ADD:
| Fluke DSX-8000-OFP-Q-ADD | |
|---|---|
| Параметр | Значение |
| Типы кабелей | |
| Кабели LAN с экранированной и неэкранированной витой парой | Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω |
| Адаптеры со стандартным интерфейсом соединения | |
| Адаптеры для тестирования постоянной линии | Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
| Адаптеры для каналов | Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
| Стандарты теста | |
| TIA | Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 |
| ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC |
| Максимальная частота | 2000 МГц |
| Характеристики производительности | |
| Режимы тестирования категории 8 (или более низких категорий каналов) | ANSI/TIA-1152 уровень 2G |
| Режимы тестирования класса I/II | Предлагаемый стандарт МЭК 61935-1 изд. 5 уровень VI |
| Длина витой кабельной пары | ||
|---|---|---|
| Без дистанционного управления | С дистанционным управлением | |
| Диапазон | 800 м | 150 м |
| Разрешение | 0,1 м | 0,1 м |
| Точность | ± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
| Точность | ± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
| Задержка распространения | ||
| Без дистанционного управления | С дистанционным управлением | |
| Диапазон | 4000 нс | 750 нс |
| Разрешение | 1 нс | 1 нс |
| Точность | ± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
| Разница задержек | |
|---|---|
| Диапазон | От 0 нс до 100 нс |
| Разрешение | 1 нс |
| Точность | ± 10 нс |
| Тестирование сопротивления контурного тока | |
| Диапазон | 0 Ом до 540 Ом |
| Разрешение | 0,1 Ом |
| Точность | ± (1 Ом + 1%) |
| Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении |
| Параметры окружающей среды | |
| Рабочая температура | От 0°C до 45 °C |
| Температура хранения | От -10° C до +60 °C |
| Рабочая относительная влажность | От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
| Вибрация | Случайная, 2 г, 5–500 Гц |
| Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без |
| Безопасность | CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание |
| Рабочая высота над уровнем моря | 4 000 м 3 200 м с адаптером переменного тока |
| Электромагнитная совместимость | EN 61326-1 |
| Общие технические характеристики | |
| Скорость автотеста | Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунд; Полный автотест соединений категории 6A класса EA (обе стороны): 8 секунд; Полное двустороннее автоматическое тестирование категории 8: 16 секунд |
| Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) | Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) |
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА Случайные перенапряжения в сети ISDN не вызовут повреждений |
| Дисплей | 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Основной и удаленный модули | Блок литиево-ионных батарей, 7,2 В |
| Типичный срок эксплуатации аккумулятора | 8 ч |
| Время зарядки | При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда |
| Поддерживаемые языки | Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский |
| Встроенный адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) |
| Размеры | Главный блок Versiv с установленным модулем DSX и элементом питания: 6,67 x 13,33 x 27,94 см |
| Масса | Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг |

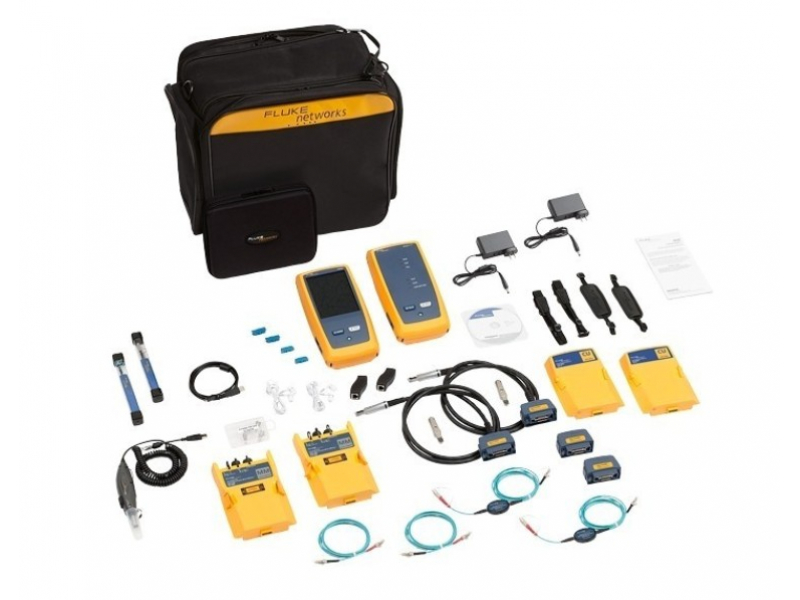

Технические характеристики Fluke DSX-8000-OFP-Q-ADD:
- Модули DSX-8000 CableAnalyzer — 2 шт
- Модуль OptiFiber Quad OTDR
- Набор адаптеров для постоянных соединений кат. 8/класса I
- Набор адаптеров для каналов кат. 8/класса I
- Гарнитуры — 2 шт
- Транспортировочный кейс
- Программное обеспечение Versiv с открытым исходным кодом на компакт-диске
- Зарядные устройства переменного тока — 2 шт
- Универсальные соединители — 2 шт
- Терминаторы AxTalk — 2 шт
- Многомодовые возбуждающие шнуры SC/LC 50 мкм — 2 шт
- Одномодовый возбуждающий шнур SC/LC 9 мкм — 2 шт
- Ремни и магниты для крепления OTDR — 2 шт
- Симплексный адаптер SC/SC
- Симплексный адаптер LC/LC
- Заявление о калибровке и руководство по началу работы.
