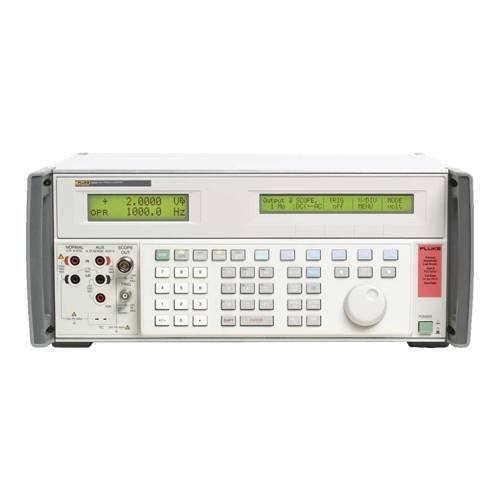

Калибратор для нескольких приборов Fluke 5502A/3 240
Загрузка...
Многофункциональный калибратор Fluke 5502A/3 240 представляет собой многоцелевой комбинированный прибор лабораторного класса типа «всё в одном», который способен заменить собой целый парк метрологического оборудования. Он оснащен широким перечнем функций, благодаря чему может использоваться для проверки точности разнотипных приборов, предназначенных для измерения электрических, энергетических и мощностных характеристик, а режим эмуляции сигналов термопар и резистивных датчиков позволяет калибровать измерители температуры с подключаемыми сенсорами и калибраторы процессов соответствующего типа. В отличие от базового изделия, данная модификация оснащена дополнительным опциональным модулем SC300, который обеспечивает возможность калибровки осциллографов на частотах до 300 МГц.
Преимущества
- Многофункциональность и совместимость с измерителями разного типа делают Fluke 5502A/3 240 лучшим выбором для небольших метрологических лабораторий и сервисных центров.
- Высокая точность обеспечивает возможность калибровки прецизионных лабораторных измерителей с разрядностью до 4,5 знаков.
- Интерфейсы RS-232 и IEEE-488, предназначенные подключения калибратора к ПК и другому лабораторному оборудованию, позволяют реализовать полноценное дистанционное управление, с автоматизацией процесса испытаний и записью получаемых результатов.
Особенности
Модуль SC300, которым оборудован калибратор, способен выдавать эталонные сигналы постоянного тока и прямоугольной формы со строго установленными характеристиками, а также генерировать пилообразные импульсы, синусоидальные колебания и пр. Это дает возможность Fluke 5502A/3 240 производить контроль и калибровку основных параметров осциллографов: усиление по напряжению, точность измерений импульсных явлений, пределы полосы пропускания, частотный и импульсный отклик, временную развертку и т.д. Регулируемый выходной импеданс позволяет производить калибровочные операции без использования специальных устройств сопряжения.
Для метрологического обслуживания стационарных измерителей предусмотрена возможность размещения данного метрологического оборудования в опциональном переносном футляре либо транспортировочном ящике на колесах – для безопасной доставки к месту выполнения работ. Наличие съемных крышек позволяет выполнять необходимые манипуляции с прибором, не извлекая из защитного кожуха. Это повышает оперативность работ и безопасность при эксплуатации изделия в сложных условиях.
Технические характеристики Fluke 5502A/3 240:
| Fluke 5502A/3 240 | |
|---|---|
| Постоянное напряжение | от 0 до ±1 020 В |
| Постоянный ток | от 0 до 20,5 А |
| Переменное напряжение | от 1 мВ до 1 020 В от 10 Гц до 500 кГц |
| Вольт*Герц | 1 000 В при 10 кГц/330 В при 100 кГц |
| Переменный ток | от 29 мкА до 20,5 А от 10 Гц до 30 кГц |
| Формы сигналов | Синусоида, квадрат, треугольник, усеченная синусоида |
| Сопротивление | от 0 Ом до 1 100 МОм |
| Емкость | от 220 пФ до 110 мкФ |
| Мощность (фиктивные нагрузки) | 20,9 кВт |
| Регулирование фазы | 0,01° |
| Термопара (исходная и измеренная температура) | B, C, E, J, K L N R, S, T, U 10 мкВ/°C и 1 мВ/°C |
| Термометр сопротивления (исходная температура) | Pt 385-100 Ом, Pt 3926-100 Ом Pt 3916-100 Ом, Pt 385-200 Ом, Pt 385-500 Ом Pt 385-1 000 Ом, PtNi 385-120 Ом, (Ni120), Cu 427 10 Ом |
| Интерфейсы | RS-232, IEEE 488 |
| Неопределенность частоты | < 25 миллионных долей |
| Опция калибровки осциллографа частотой 300 МГц | Сглаженная синусоидальная волна от 5 мВ до 5,5 В (размах) максимум, частоты от 50 до 600 кГц; время нарастания фронта < 300 пс, многочисленные функции синхронизации, самый низкий постоянный ток, квадратная форма волны и неопределенность синхронизации |
| Усилитель тока, управляемый напряжением | от 0 до 100 A пост. тока, от 0 до 120 A перем. тока, пост. ток до 10 кГц, до 6 000 A с дополнительными токовыми катушками |
