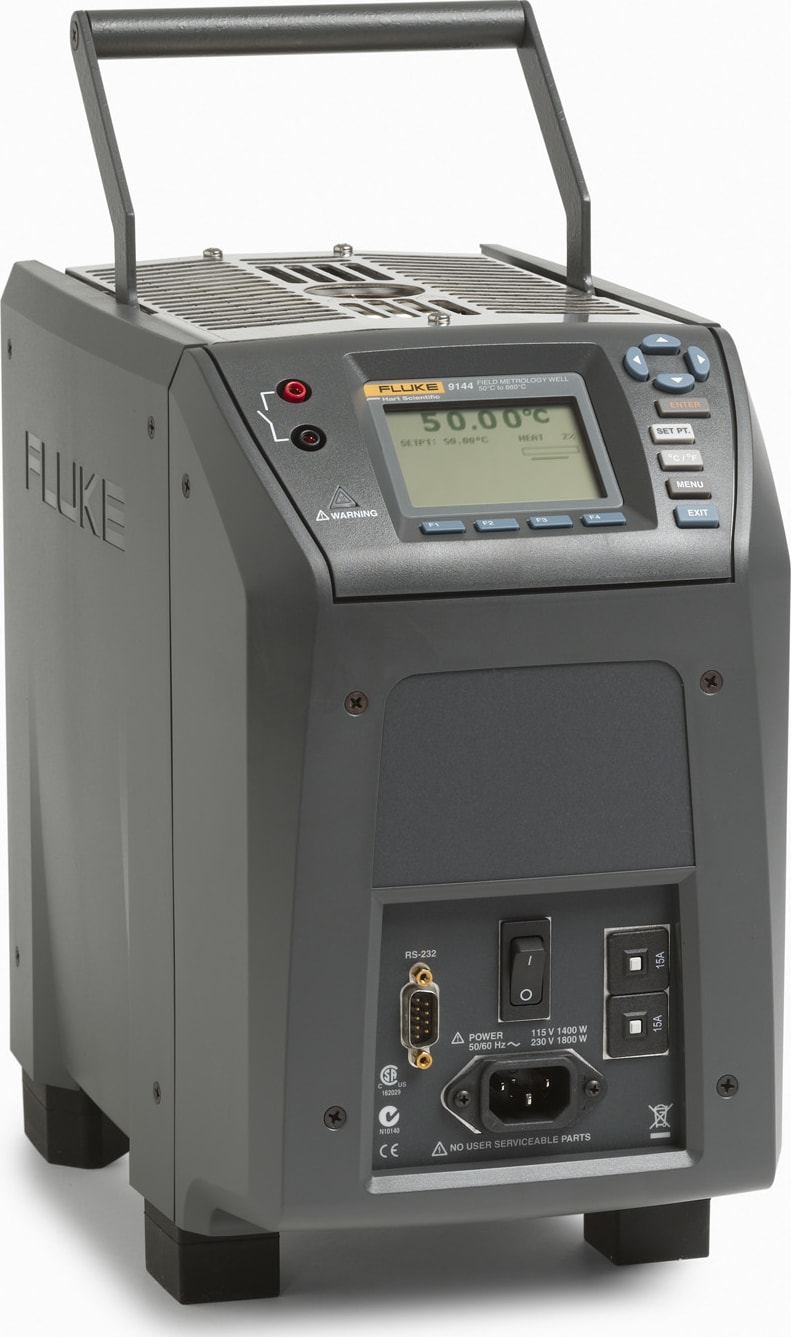

Полевой сухоблочный калибратор температуры Fluke 9144-B-P-256
Загрузка...
Калибратор температуры Fluke 9144-B-P-256 — это надежное решение для оперативного тестирования и настройки измерителей температуры в диапазоне от 50 °C до 660 °C, которое отлично подходит для работы в полевых условиях с лабораторной точностью. Главное преимущество модели — быстрый разогрев до предельной температуры, на который требуется не больше 15 минут. Такая скорость вкупе со стабильностью от ±0,03 °C и равномерностью нагрева значительно ускоряют и упрощают проведение высокотемпературной калибровки.
Комплектация “B-P”
Прибор комплектуется вставкой типа “B” с парными дюймовыми отверстиями диаметром 3/16 и ¼, а также одиночными камерами ⅛ и ⅜. В дополнение к обычному функционалу сухоблочный калибратор температуры Fluke 9144-B-P-256 позволяет измерять электрические параметры термосенсоров, обеспечивать питанием преобразователи и регистрировать все данные о ходе испытаний в памяти, что будет полезно для документирования и оценки эффективности. Кроме того, прибор оснащен разъемом для подключения эталонного платинового термометра, который используется при референсной калибровке.
Ключевые характеристики
- Осевая равномерность на разных участках: 40 мм — от ±0,05°C, 60 мм — от ±0,1°C.
- Радиальная однородность (разница между калибровочными камерами) — от ±0,02°C.
- Глубина блока 150 мм, его достаточно для настройки большинства промышленных датчиков.
- Влияние эффекта нагрузки от ±0,015°C.
- Диапазон окружающей температуры, в котором гарантируются заявленные характеристики — от 13 °C до 33 °C.
Мобильность
Небольшие размеры Fluke 9144-B-P-256, вес 7.7 кг и удобная ручка для переноски упрощают использование калибратора температуры в условиях промышленного предприятия. За счет встроенной системы компенсации перепадов окружающей температуры обеспечивается стабильность и качество работы.
Безопасность
Воздуховод специальной конструкции уменьшает нагрев рукоятки тестируемого зонда, что особенно актуально при высокотемпературных испытаниях. Индикатор температуры блока оповещает о разогреве термостата свыше 50 °C для того, чтобы пользователь мог выбрать оптимальный момент для замены гильзы или перемещения устройства.
Технические характеристики Fluke 9144-B-P-256:
| Fluke 9144-B-P-256 | ||
|---|---|---|
| Температурный диапазон при 23 °C | от 50 до 660 °C | |
| Точность показаний | ± 0,35 °C при 50 °C;± 0,35 °C при 420 °C;± 0,5 °C при 660 °C | |
| Стабильность | ± 0,03 °C при 50 °C;± 0,04 °C при 420 °C;м | |
| Осевая равномерность на 40 мм | ± 0,05 °C при 50 °C;± 0,35 °C при 420 °C;м | |
| Радиальная равномерность | ± 0,02 °C при 50 °C;± 0,05 °C при 420 °C;± 0,10 °C при 660 °C | |
| Эффект нагрузки (с 6,35-мм эталонным зондом и тремя 6,35-мм зондами) | ± 0,015 °C при 50 °C;± 0,025 °C при 420 °C;± 0,035 °C при 660 °C | |
| Гистерезис | 0,1 | |
| Условия эксплуатации | 0 – 50 °C при относительной влажности 0 – 90 % (без конденсации) | |
| Глубина погружения | 150 мм | |
| Внешний диаметр вставки | 24,4 мм | |
| Время нагревания | 15 мин.: с 50 до 660 °C | |
| Время охлаждения | 35 мин.: с 660 до 50 °C;25 мин.: с 660 до 100 °C | |
| Разрешение | 0,01° | |
| Дисплей | ЖКД, °C или °F, по выбору пользователя | |
| Размер (В x Ш x Г) | 290 мм x 185 мм x 295 мм | |
| Масса | 7,7 кг | |
| Требования к электропитанию | 100 – 115 В (± 10 %), 50/60 Гц, 1400 Вт 230 В (± 10 %) 50/60 Гц, 1800 Вт | |
| Компьютерный интерфейс | RS-232 и 9930 в комплекте с управляющим ПО Interface-it | |
| Технические характеристики моделей -P | ||
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд)† | ±0,010 °C при –25 °C | |
| ± 0,015 °C при 0 °C | ||
| ± 0,020 °C при 50 °C | ||
| ± 0,025 °C при 150 °C | ||
| ± 0,030 °C при 200 °C | ||
| ± 0,040 °C при 350 °C | ||
| ± 0,050 °C при 420 °C | ||
| ± 0,070 °C при 660 °C | ||
| Диапазон эталонного сопротивления | от 0 до 400 Ом | |
| Точность эталонного сопротивления‡ | от 0 до 42 Ом: ±0,0025 Ом | |
| от 42 до 400 Ом: ±60 миллионных долей от показания | ||
| Характеристики эталона | МТШ-90, CVD, IEC-751, сопротивление | |
| Измерительные возможности эталона | 4 провода | |
| Разъем эталонного зонда | 6-штырьковый DIN с технологией Infocon | |
| Точность встроенного термометра сопротивления | NI-120: ± 0,015 °C при 0 °C | |
| PT-100 (385): ± 0,02 °C при 0 °C | ||
| PT-100 (3926): ± 0,02 °C при 0 °C | ||
| PT-100 (0): ± 0,20 °C при 0 °C | ||
| Диапазон сопротивления термометра сопротивления | от 0 до 400 Ом | |
| Точность сопротивления термометра сопротивления‡ | 0 – 25 Ом: ± 0,002 Ом | |
| 25 – 400 Ом: ± 80 миллионных долей от показаний | ||
| Характеристики термометра сопротивления | PT-100 (385),(JIS),(3926), NI-120, сопротивление | |
| Измерительные возможности термометра сопротивления | четырехпроводные термометры сопротивления (двух- и трехпроводные термометры сопротивления только через перемычки) | |
| Подключение термометра сопротивления | четырехтерминальный вход | |
| Точность встроенного термометра термопары | Тип J: ± 0,7 °C при 660 °C | |
| Тип K: ± 0,8 °C при 660 °C | ||
| Тип T: ± 0,8 °C при 400 °C | ||
| Тип E: ± 0,7 °C при 660 °C | ||
| Тип R: ± 1,4 °C при 660 °C | ||
| Тип S: ± 1,5 °C при 660 °C | ||
| Тип M: ± 1,4 °C при 660 °C | ||
| Тип L: ± 0,7 °C при 660 °C | ||
| Тип U: ± 0,75 °C при 600 °C | ||
| Тип N: ± 0,9 °C при 660 °C | ||
| Тип C: ± 1,1 °C при 660 °C | ||
| Милливольтовый диапазон термопары | от –10 до 75 мВ | |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ | |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) | |
| Подключение термопары | Мини-разъемы | |
| Встроенная точность измерителя мА | 0,02 % от показаний + 2 мВ | |
| Диапазон мА | Выч. 4 – 22 мА, спец. 4 – 24 мА | |
| Подключение мА | двухтерминальный вход | |
| Функция замкнутого питания | источник питания замкнутой цепи, постоянное напряжение 24 В | |
| Температурный коэффициент встроенной электроники (от 0 до 13 °C, от 33 до 50 °C) | ± 0,005 % от диапазона на 1 °C | |
Комплект поставки Fluke 9144-B-P-256:
- Полевой сухоблочный термостат
- Вставка «B» 9144, стандартные отверстия разного диаметра
- RS-232 и 9930 в комплекте с управляющим ПО Interface-it
