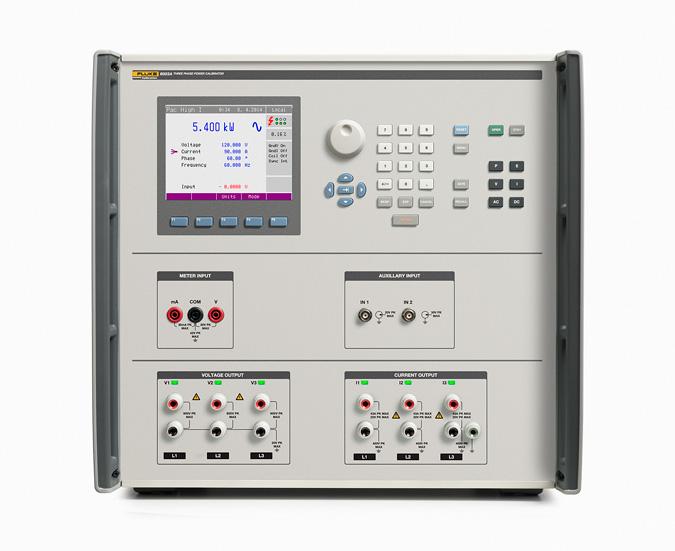

Калибратор электрических величин Fluke 6003A 230 T
Загрузка...
Калибратор мощности Fluke 6003A 230 T — прецизионный прибор для анализа количественных и качественных показателей электроэнергии, который поставляет 3-фазную электрическую мощность. Он оснащен встроенным мультиметром, который может работать синхронно с функциями вывода устройства для калибровки датчиков различных типов без использования дополнительного измерительного оборудования. Это отличное приобретение для специалистов лабораторий, производителей электрооборудования, ремонтных мастерских и других организаций, деятельность которых связана с электроникой.
Некоторые характеристики
- Диапазон основной частоты переменного тока от 15 Гц до 1 кГц.
- Мощность постоянного тока от 0,008 ВА до 18 кВА на 1 канал.
- Интерфейсы для подключения внешних устройств — GPIB и USB.
Встроенный мультиметр
Оснащение интегрированным мультиметром дает возможность калибратору мощности Fluke 6003A 230 T определять характеристики напряжения постоянного тока до ± 12 В, постоянного тока до ± 25 мА и частоты до 15 кГц. Для этого на фронтальной части корпуса находятся специальные разъемы. Доступ к функциям мультиметра производится через интерфейс меню и поворотный регулятор на корпусе.
Удобное использование и в лаборатории, и в производственном цехе.
С помощью прибора специалисты могут тестировать трехфазные устройства, имитируя условия реального использования, с высокой точностью и производительностью без использования последовательно-параллельной однофазной оборудования, что затрудняло процесс исследования и делало его неточным.
Калибратор мощности, кроме трех автономных фаз тока и напряжения, дает возможность анализировать качество гармоник, модуляции, падения/выброса и интергармоник. С помощью прибора вы также можете определять постоянный ток, напряжение и частоту для замеров выходов преобразователей мощности.<
За счет монолитного исполнения корпуса, прибор намного легче транспортировать и удобнее размещать на рабочем столе. Простое кнопочное управление с ярким графическим дисплеем делает очень быстрым освоение прибора. Для оперативного проведения исследования в промышленных цехах вы можете установить прибор на передвижную тележку.
Технические характеристики Fluke 6003A 230 T:
| Fluke 6003A 230 T | ||||
|---|---|---|---|---|
| Обзор стандартных возможностей | ||||
| Источник переменного тока | 0,008 ВА до 18 кВА (каждый канал); 1, 2 или 3 канала | |||
| Диапазон основной частоты переменного тока | от 15 Гц до 1 кГц | |||
| Мощность постоянного тока | от 0,008 ВА до 18 кВА (1 канал) | |||
| Напряжение переменного тока | Переменный ток до 600 В, 3 канала | |||
| Напряжение постоянного тока | от 1 до 280 В | |||
| Переменный ток | от 0,008 до 30 А, 3 канала | |||
| Постоянный ток | от 0,008 до 30 А | |||
| Сильный ток | до 90 А макс., постоянный или переменный, 1 канал | |||
| Напряжение на токовых клеммах | Только постоянный ток и синусоида | |||
| от 1 мВ до 5 В | ||||
| Переменный ток от 15 Гц до 400 Гц | ||||
| Функции мультиметра | Напряжение — напряжение постоянного тока до ± 12 В | |||
| Ток — постоянный ток до ± 25 мА | ||||
| Частота — до 15 кГц | ||||
| Интерфейсы | GPIB и USB | |||
| Дополнительные функции качества электроэнергии | Гармоники | |||
| Промежуточные гармоники | ||||
| Модуляция фликкер-шума | ||||
| Провал/выброс | ||||
| Дополнительное измерение электрической энергии | ||||
| Импульсный вход до 1 МГц | ||||
| Импульсный выход энергии | ||||
| Триггер, вход синхронизации | ||||
| Продолжительность теста до 1000 часов | ||||
| Основные характеристики производительности | ||||
| Параметры выхода | Диапазон выходного тока | Наилучшая погрешность за 1 год | Другие | |
| Напряжение переменного тока на фазу | от 1 В до 600 В | 0,012 % | 300 мА максимальная нагрузка | |
| Сила переменного тока на фазу | от 0,008 А до 30 А | 0,0175 % | 5,5 В макс. диапазон напряжений стабилизированного источника тока | |
| Диапазон основной частоты | от 15 Гц до 1 кГц | 0,005 % | ||
| Диапазон сильного тока (постоянного или переменного) | от 90 мА до 90 А | 0,0245 % | 5 В макс. диапазон напряжений стабилизированного источника тока | |
| Напряжение постоянного тока | от 1 В до 280 В | 0,015 % | 200 мА максимальная нагрузка | |
| Постоянный ток | от 0 до 30 А | 0,0175 % | 8 В совместимость по пикам | |
| Напряжение на токовых клеммах | от 1 мВ до 5 В | 0,05 % | от 15 Гц до 400 Гц | |
| Диапазон фазы | от 0,0 до 359,99 ° | 0,01 ° | Разрешение 0,01 ° | |
| Диапазон коэффициента мощности | от –1 до +1 (проводник, задержка) | Разрешение 0,001 | ||
| Отобранные характеристики мощности | ||||
| Источник синусоидального переменного тока | ||||
| 3 фазы, PF 1 | 150 Вт, 10 В, 5 А, 40–75 Гц | 0,037 % | ||
| 3 фазы, PF 0,8 | 120 Вт, 10 В, 5 А, 40–75 Гц | 0,045 % | ||
| 3 фазы, PF 0,5 | 75 Вт, 10 В, 5 А, 40–75 Гц | 0,071 % | ||
| Мощность постоянного тока | ||||
| Одна фаза | 50 Вт, 10 В, 5 А | 0,038 % | ||
| Функции мультиметра | ||||
| Напряжение постоянного тока | от 0 В до ± 12 В | 0,01 % | ||
| Постоянный ток | от 0 мА до ± 25 мАВ | 0,01 % | ||
| Частота | от 1 Гц до 15 кГц | 0,005 % | ||
| Дополнительный модуль энергии | ||||
|---|---|---|---|---|
| Импульсный вход | 1 МГц макс. частота | |||
| 500 нс мин. длительность импульса | ||||
| 5 x 109 макс. отсчетов | ||||
| Импульсный выход | от 0,02 Гц до 1 МГц | |||
| Временной диапазон | от 1 до 1 x 108 секунд | |||
| Разрешение по времени | 0,1 секунды | |||
| Характеристика временного интервала | 0,01 % | |||
| Продолжительность измерения | 1 000 часов | |||
| Опция определения качества питания | ||||
| Модуляция напряжения и тока (фликкер-шум) | ||||
| Глубина модуляции | от 0 до 30 % | |||
| Характеристики глубины модуляции | 0,2 % глубины модуляции | |||
| Дискретность уставки глубины модуляции | 0,001 % | |||
| Форма огибающей при модуляции | Прямоугольная или синусоидальная | |||
| Коэффициент заполнения для прямоугольной модуляции | от 1 % до 99 % | |||
| Характеристики частоты модуляции | 50 миллионных долей от выхода | |||
| Диапазон частот модуляции | от 0,001 Гц до 50 Гц | |||
| Характеристики среднеквадратичной амплитуды | 0,2 % диапазона | |||
| Диапазон основной частоты | от 15 Гц до 1 кГц | |||
| Гармоники и интергармоники | ||||
| Действующие выходы | Напряжение и (или) ток, все каналы | |||
| Диапазон основной частоты | от 15 Гц до 1 кГц | |||
| Характеристики амплитуды | 0,20 % | |||
| Диапазон частоты гармоник | от 30 Гц до 5 кГц | |||
| Максимальное число гармоник напряжения | 63 включая 1-й (основная частота), на выход, до 3 выходов | |||
| Максимальное число гармоник тока | 63 включая 1-й (основная частота), на выход, до 3 выходов | |||
| Диапазон частоты интергармоники | от 15 Гц до 1 кГц | |||
| Количество продуктов независимых интергармоник | 1 на выход, до 6 выходов | |||
| Максимальная амплитуда гармоник | 30 % среднеквадратичного значения выхода | |||
| Характеристики фазы гармоник (от 2 до 63) | 5 мкс | |||
| Провал/выброс | ||||
| Диапазон напряжения переменного тока | от 0,1 до 280 В | |||
| Диапазон переменного тока | от 1 мА до 30 А | |||
| Точность амплитуды | 0,20 % | |||
| Частотный диапазон | от 15 Гц до 1 кГц | |||
| Синхронизация | ||||
| Триггер начала провала/выброса | от 0 до 60 с | |||
| Стартовый переход провала/выброса | 0,1 мс – 60 с | |||
| Время провала/выброса | 2 мс – 60 с | |||
| Конечный переход провала/выброса | 0,1 мс – 60 с | |||
| Время стабильности после провала/выброса | от 0 до 60 с | |||
| Общие характеристики | ||||
| Входная мощность | ||||
| Напряжение | Выбирается 115 В или 230 В, ± 10 % | |||
| Частота | от 47 Гц до 63 Гц | |||
| Максимальная потребляемая мощность | Макс. 1875 ВА | |||
| Размеры | ||||
| Высота | 415 мм | |||
| Высота (без подставки) | 402 мм | |||
| Ширина | 430 мм | |||
| Глубина | 640 мм | |||
| Масса | 62 кг | |||
| Внешние условия эксплуатации | ||||
| Рабочая температура | от 5 °C до 40 °C | |||
| Диапазон температур калибровки (Tcal) | от 21 °C до 25 °C | |||
| Температура хранения | от –10 °C до 55 °C | |||
| Температура транспортировки | от –15 °C до 60 °C | |||
| Время прогрева | 1 час | |||
| Максимальная относительная влажность при эксплуатации (без конденсации) | < 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C | |||
| Макс. относительная влажность при хранении (без конденсации) | <90 %, от –10 °C до 55 °C | |||
| Высота над уровнем моря при эксплуатации | макс. высота 2000 м | |||
| Высота над уровнем моря при хранении | макс. высота 12 000 м | |||
| Ударопрочность | MIL-PRF-2880F класс 3 | |||
| Вибрация | MIL-PRF-2880F класс 3 | |||
| Корпус | MIL-PRF-2880F класс 3 | |||
Комплект поставки Fluke 6003A 230 T:
- Сетевой шнур питания
- Запасной предохранитель
- Печатное руководство «Меры безопасности»
- Компакт диск с документацией
- Отчет о тестах
- Двенадцать измерительных кабелей (3 набора для напряжения и 3 набора для тока)
- 6003A Three Phase Power Calibrator (главный прибор)
