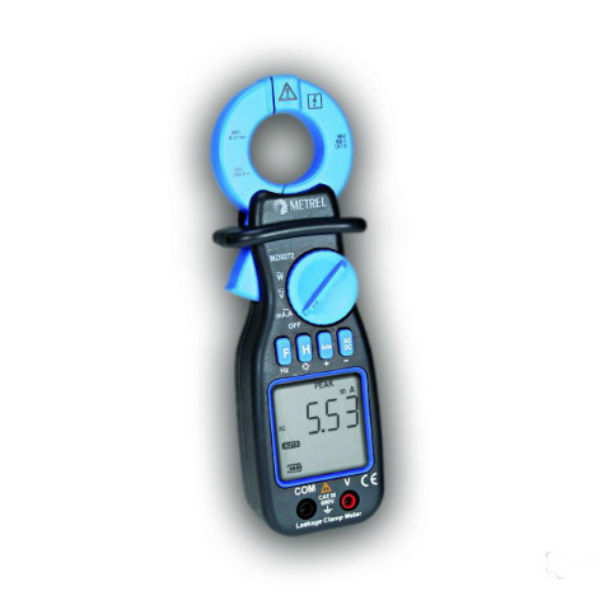

MD 9272 — это уникальные клещи для измерения тока утечки на землю. Они могут не только точно измерять истинное среднеквадратичное значение (TRMS) переменного тока утечки в системе, но также обнаруживать потери и предлагать возможные причины этих потерь.
С помощью MD 9272 можно провести измерения переменного и постоянного напряжения, частоты, мощности, гармоник, коэффициента мощности (PF), суммарного коэффициента гармонических искажений (THD) и коэффициента амплитуды.
Параметр | Диапазон | Погрешность |
Переменный ток | 40,00 мА, 400,0 мА, 4000 мА 40,00 A 100,0 A |
±(0,8% от измеренного значения + 3 е.м.р.) ±(1,0 % от измеренного значения + 3 е.м.р. ±(1,2 % от измеренного значения + 3 е.м.р.) |
Напряжение переменного / постоянного тока | 40,0 В 400,0, 600,0 В |
± (0,5 % от измеренного значения + 4 е.м.р.) ±(0,5 % от измеренного значения + 2 е.м.р.) |
Коэффициент гармонических искажений | 0 … 99.9 % 100 … 999 % |
± (2,0% от измеренного значения + 3 е.м.р.) ± (2,0% от измеренного значения + 3 е.м.р.) |
Частота | 45,0 — 500,0 Гц | ± (0,5% + 1 е.м.р.) |
Коэффициент амплитуды | 1,00 … 2,99 3,00 ./.. 9,99 |
± (2,0% от измеренного значения + 2 е.м.р.) ± (3,0 % от измеренного значения + 5 е.м.р.) |
Пиковое значение | 40,00 … 100,0 А 40,00 В … 600,0 В |
± (3,0 % от измеренного значения + 3 е.м.р.) ± (3,0 % от измеренного значения + 3 е.м.р.) |
Коэффициент мощности | 0,00 … 1,00 | ± (1% от измеренного значения + 1 е.м.р.) |
Сдвиг фаз | -180,0° … +180,0° | ± (1% от измеренного значения + 4 е.м.р.) |
Мощность (Вт, ВАР, ВА) | 0,000 … 9999 | ± (1% от измеренного значения + 30 е.м.р.) |
Мощность (кВт, кВАР, кВА) | 10,00 … 99,99 | ± (2% от измеренного значения + 30 е.м.р.) |
Наименование | Количество |
Токоизмерительные клещи MD 9272 | 1 |
Батарея 1,5 В, тип ААА | 2 |
Испытательный проводник с датчиком | 2 |
Сумка | 1 |
Инструкция по эксплуатации | 1 |
