Главная Товары Твердомеры Твердомеры динамические Комбинированный твердомер МЕТ-УД (в пластиковом корпусе)

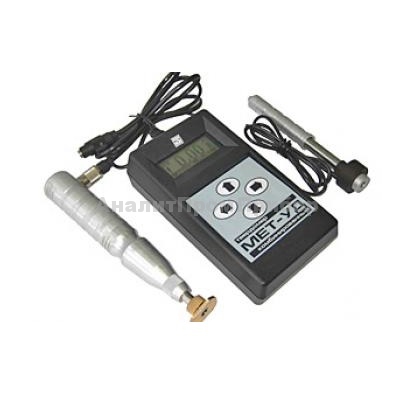

Комбинированный твердомер МЕТ-УД (в пластиковом корпусе) предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях. Реализует методы отскока (динамический метод) и ультразвукового контактного импеданса (UCI).

Твердомер изготавливается в пластмассовом (МЕТ-УД) корпусе.

Принцип действия: Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс. Определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия.

Отличительные особенности твердомера МЕТ-УД (МЕТ-УДА):

  • два твердомера в одном – удобно, надежно, долговечно;
  • обладает всеми возможностями твердомеров типа МЕТ-У1 и МЕТ-Д1 (экспресс-измерения твердости изделий из различных материалов по всем шкалам с высокой точностью; контроль твердости изделий различных по массе, конфигурации и степени обработки; контроль твердости в труднодоступных местах и произвольных направлениях; высокая производительность измерений; удобство и простота при эксплуатации и другими);
  • стоимость твердомера существенно ниже суммарной стоимости двух твердомеров типа МЕТ-У1 (МЕТ-У1А) и МЕТ-Д1 (МЕТ-Д1А).

Основные преимущества прибора:

  • высокая точность измерений, обеспеченная Государственными эталонами твердости Роквелла (ГЭТ 30-94), Бринелля (ГЭТ 33-85), Виккерса (ГЭТ 31-79), Шора D (ГЭТ 161-01) – значения твердости передаются от эталонов непосредственно портативному твердомеру минуя промежуточные этапы поверочной схемы, что сводит к минимуму погрешность передачи;
  • при выпуске из производства твердомер калибруется по всем четырем стандартизованным в России шкалам твердости (Роквелла, Бринелля, Виккерса и Шора) с помощью эталонных мер твердости, т.е. калибровка осуществляется напрямую, без использования переводных таблиц, таким образом исключается погрешность перевода чисел твердости из одной шкалы в другую;
  • потребителю предоставлена возможность калибровки твердомера по эталонным мерам твердости 2-го разряда (поставка мер осуществляется по заказу потребителя);
  • определение предела прочности на разрыв Rm (временное сопротивление);
  • наличие трех свободных каналов Н1, Н2, Н3 для контроля твердости изделий из материалов, отличающихся по свойствам от сталей (например, цветные металлы и сплавы и так далее), а также для измерения по другим шкалам твердости (Супер–Роквелл и другим);
  • обработка результатов измерений, их усреднение, запись и обработка данных в архиве;
  • хранение 100 измерений твердости в памяти, сохраняемой при выключении твердомера;
  • индикация степени разрядки источника питания и подсветка дисплея;
  • связь с персональным компьютером через интерфейс USB;
  • заводская гарантия – 2 года;
  • доступная цена (в несколько раз ниже импортных аналогов) при высоком качестве.

Область применения:

  • Твердомер МЕТ-УД может работать в производственных, эксплуатационных и лабораторных условиях в различных отраслях машиностроения, в металлургии, энергетике, нефтегазовой и химической отраслях и т.д.
  • Объектами измерений твердости могут быть: сосуды давления, трубопроводы, роторы турбин, прокатные валки, коленчатые валы, шестерни, инструмент для металлообработки, детали транспортных средств, рельсы, колеса вагонов, промышленные полуфабрикаты (отливки, листы), сварные соединения и т. д. (МИ 2565-99. Области использования средств измерений твердости, подлежащих поверке).

Пошаговая демонстрация работы твердомера в динамическом режиме:


Пошаговая демонстрация работы твердомера в ультразвуковом режиме:





Технические характеристики МЕТ-УД:

Пространственное положение твердомера при измерении
любое (не влияет на точность показаний)
Обработка результатов измерений в твердомере
вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);
Обработка результатов измерений на компьютере
передача данных на компьютер через высокоскоростной USB-порт;
эксклюзивное программное обеспечение.
Подсветка дисплея
есть
Одновременная индикация на дисплее
шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера
100
Автоматическое отключение питания, время, сек.
150
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки (пластмассовый/алюминиевый корпуса)
с Подсветкой (пластмассовый/алюминиевый корпуса)
от сети переменного тока

16/20
5/8
неограниченно
Время полной зарядки аккумуляторной батареи, ч.
Пластмассовый корпус
Алюминиевый корпус

10
8
Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА

100-200 / 50-60
1,2
3,0
Диапазон температур, от / и до /, °С:
при эксплуатации (пластмассовый/алюминиевый корпуса)
при хранении и транспортировке (пластмассовый/алюминиевый корпуса)

-5 … +45 / -20 … +55
-15 … +65 / -35 … +60
Относительная влажность воздуха, %
30 … 80
Наличие драгоценных металлов и камней:
серебро, млг
алмаз (датчик ультразвуковой У1), карат

16,8
0,07
Габаритные размеры, мм:
электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса
датчик ультразвуковой У1 (длина/диаметр)
датчик динамический Д1 (длина/диаметр)
145×80×40 / 180×80×42
160 / 25
140 / 25
Масса твердомера, кг:
электронный блок + датчик ультразвуковой У1
электронный блок + датчик динамический Д1
в полной комплектации (брутто)

0,65
0,61
1,3
Время одного измерения твёрдости, с
датчиком ультразвуковым У1
датчиком динамическим Д1

4
2
Шероховатость измеряемой поверхности, не более, Ra
датчик ультразвуковой У1
датчик динамический Д1

2,5
3,2
Радиус кривизны измеряемой поверхности, не менее, мм:
датчик ультразвуковой У1
датчик динамический Д1

5
10
Масса контролируемого изделия, не менее, кг:
датчик ультразвуковой У1
датчик динамический Д1

0,01
3
Толщина контролируемого изделия, не менее, мм:
датчик ультразвуковой У1 без дополнительных принадлежностей
датчик ультразвуковой У1 с дополнительными принадлежностями
датчик динамический Д1

2
1
12
Глубина проникновения в контролируемое изделие, в среднем, мм:
алмазная пирамида датчика ультразвукового У1
твердосплавный шарик датчика динамического Д1

0,03
0,3
Ресурс датчика (минимальное количество измерений):
датчик ультразвуковой У1
датчик динамический Д1

200000
50000
Размер отпечатка на измеряемой поверхности (диаметр), мм:
0,7
Минимальный диаметр площадки на изделии для установки датчика, мм:
датчик ультразвуковой У1
датчик динамический Д1
7 (по заказу — 5)
15
Размер отпечатка на измеряемой поверхности, мм:
датчик ультразвуковой У1: длина диагонали
датчик динамический Д1: диаметр

0,07
0,7

Диапазон измерения и погрешность:

Шкалы твердости
Диапазон измерения
Погрешность, не более
По шкале «С» Роквелла
(20-70) HRC
1,5 HRC
По шкале Бринелля
(75-650) НВ
10 НВ
По шкале Виккерса
(75-1000) HV
12 HV
По шкале Шора
(23-102) HSD
2 HSD
Предел прочности на разрыв Rm
(378-1736 Мпа)
5 %

Комплект поставки МЕТ-УД:

  • Электронный блок
  • Датчик ультразвуковой У1 и Датчик динамический Д1
  • Блок питания, Опорная втулка
  • Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
  • Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
  • Паспорт и Методика Поверки
  • Свидетельство о поверке «ФГУП ВНИИФТРИ»
  • Кабель для связи с компьютером через USB-порт
  • CD-диск с программным обеспечением
  • Универсальный чехол
  • Упаковочная сумка
