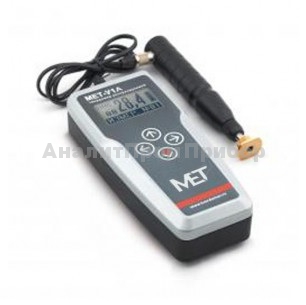

Ультразвуковой твердомер МЕТ-У1А (в алюминиевом корпусе)
Загрузка...Ультразвуковой твердомер МЕТ-У1А (в алюминиевом корпусе)
Ультразвуковой твердомер МЕТ-У1А состоит из электронного блока МЕТ-У1А и ультразвукового датчика У1А с нагрузкой 15Н. Ультразвуковой твердомер МЕТ-У1А50 состоит из электронного блока МЕТ-У1А и ультразвукового датчика У1А50 с нагрузкой 50Н.
Твердомер МЕТ-У1 реализует метод ультразвукового контактного импеданса (UCI).
Начало серийного производства ультразвукового толщиномера МЕТ-У1: 2000 г.
Принцип действия ультразвукового твердомера МЕТ-У1:
Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.
Ограничения ультразвукового твердомера МЕТ-У1:
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.
Основные возможности ультразвукового твердомера МЕТ-У1:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
- Комплектуется датчиками с нагрузкой 15Н или 50Н.
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла «B», Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика У1/2.
Ультразвуковой твердомер МЕТ-У1 измеряет твердость следующих изделий:
- любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
- металлических покрытий;
- изделий сложной формы, в труднодоступных местах.
Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1:
- По шкале «С» Роквелла:(20-70) HRC / 1,5 HRC
- По шкале Бринелля:(75-650) НВ / 10 НВ
- По шкале Виккерса:(75-1000) HV / 12 HV
- По шкале Шора:(23-102) HSD / 2 HSD
- Предел прочности на разрыв Rm: (378-1736 Мпа) / 5%
Гарантия на ультразвуковой твердомер МЕТ-У1: 3 года.
Пошаговая демонстрация работы твердомера в ультразвуковом режиме:
Технические характеристики ультразвукового твердомера МЕТ-У1:
| Пространственное положение твердомера при измерении | любое (не влияет на точность показаний) |
| Обработка результатов измерений в твердомере | вычисление среднего значения из данных, сохранённых в памяти; выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); |
| Обработка результатов измерений на компьютере | передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное программное обеспечение. |
| Подсветка дисплея | есть |
| Одновременная индикация на дисплее | шкала твердости измеренное значение номер измерения режим работы номер архива степень разрядки источника питания |
| Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера | 100 |
| Автоматическое отключение питания, время, сек | 150 |
| Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: | |
| без Подсветки / с Подсветкой | 16/5 |
| от сети переменного тока | неограниченно |
| Время полной зарядки аккумуляторной батареи, ч. | 10 |
| Электропитание твердомера: сеть переменного тока, В / Гц |
100-200 / 50-60 |
| аккумуляторная батарея, В | 1,2 |
| потребляемая мощность, не более, ВА | 3,0 |
| Диапазон температур, от / и до /, °С: — при эксплуатации |
-5 … +45 |
| — при хранении и транспортировке | -15 … +65 |
| Относительная влажность воздуха, % | 30 … 80 |
| Наличие драгоценных металлов и камней: серебро, млг алмаз, карат |
16,8 0,07 |
| Габаритные размеры, мм: электронный блок (длина / ширина / высота) датчик (длина / диаметр) |
145 х 80 х 40 160 / 25 |
| Масса твердомера, кг: электронный блок + датчик в полной комплектации (брутто) |
0,36 1,0 |
| Время одного измерения твёрдости, с | 4 |
| Шероховатость измеряемой поверхности, не более, Ra | 2,5 |
| Радиус кривизны измеряемой поверхности, не менее, мм: | 5 |
| Масса контролируемого изделия, не менее, кг: | 0,01 |
| Толщина контролируемого изделия, не менее, мм: датчик без дополнительных принадлежностей датчик с дополнительными принадлежностями |
2 1 |
| Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: | 0,03 |
| Ресурс датчика (минимальное количество измерений): | 200000 |
| Усилие нажатия на датчик ультразвуковой У1, не менее, Н | 14,7 |
| Минимальный диаметр площадки на изделии для установки датчика, мм: | 7 (по заказу — 5) |
| Размер отпечатка на измеряемой поверхности (длина диагонали), мм: | 0,07 |
Комплект поставки МЕТ-У1А:
- Электронный блок MET-У1А
- Датчик ультразвуковой У1А с нагрузкой 15Н для твердомера MET-У1А или Датчик ультразвуковой У1А50 с нагрузкой 50Н для твердомера MET-У1А50 NEW!
- Блок питания, опорная втулка
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке «ФГУП ВНИИФТРИ»
- Кабель для связи с компьютером через USB-порт
- CD-диск с програмным обеспечением
- Универсальный чехол
- Упаковочная сумка
Меры твердости для стали:
- Образцовые меры твердости МТБ-1 (по Бринеллю НВ, комплект из 3 мер);
- Образцовые меры твердости МТР-1 (по Роквеллу HRC, комплект из 5 мер);
- Образцовые меры твердости МТВ-1 (по Виккерсу HV, комплект из 4 мер);
- Образцовые меры твердости МТСР-1 (по Супер-Роквеллу HRN и HRT, комплект из 6 мер);
- Образцовые меры твердости МТШ (по Шору HSD, комплект из 3 мер).
Дополнительные принадлежности к ультразвуковому твердомеру МЕТ-У1:
- Эталонные меры твёрдости (гост 9031-75; 8.426-81)
- Притирочная смазка
- Штатив для датчика
- Шлифовальная машинка на аккумуляторах
- Сменная насадка к датчику
- Кондуктор датчика
- Короткий датчик
