Твердомер Шора ПРОМТ ТШ-А (тип АО/С)
Загрузка...Твердомер по Шору (дюрометр) ПРОМТ ТШ-А (тип АО/С) используется для контроля твердости при вдавливании объектов с низкой твердостью (мягкой резины, пенополистирола, иных мягких, микропористых и аналогичных материалов) по методу Шора в соответствии с ГОСТ Р ИСО 7619-1-2009 и ISO 7619-1. В зарубежных странах аналогичный прибор также может иметь обозначение «тип С» (встречается еще ASKER-C или ASK-C) в соответствии с японскими стандартами JIS K 7312 и JIS S 6050, тогда как указанные выше российский ГОСТ и международный ISO под типом С предусматривают дюрометр с иными характеристиками. В основу метода положено определение глубины вдавливания индентора определенной формы под воздействием заданной силы в течение необходимого времени. За результат измерения принимается значение твердости в единицах Шора АО/С (HAО) в диапазоне от 0 до 100 отображаемое на индикаторе часового типа. Температура воздуха и материала является важным параметром при проведении испытания и определяется ГОСТ либо нормативными документами на объект испытания. Относительная влажность также может влиять на твердость некоторых материалов.
Это простой и надежный механический прибор с металлическим корпусом, индикатором часового типа, поворотным циферблатом для корректной установки нуля и удлиненной контактной площадкой облегчающей применение дюрометра. Внутри устройства установлена тарированная пружина обеспечивающая требуемое усилие на индентор специальной формы из закаленной стали и механизм фиксации его перемещения. Для проведения измерения в соответствии с ГОСТ также потребуется секундомер и термометр. Твердомер Шора ПРОМТ ТШ-А (тип АО/С) не требует специальных навыков для работы с ним и позволяет оперативно контролировать твердость мягких резины и пластиков, силикона, винила и аналогичных материалов в лабораторных и цеховых условиях.
НАЗНАЧЕНИЕ:
- определение твердости мягкой резины и аналогичных материалов по методу Шора тип АО/С
ОСОБЕННОСТИ:
- соответствует ГОСТ
- поворотный циферблат часового типа
- цена деления шкалы в 1 ед.
- удлиненная опорная площадка облегчающая проведение измерения
- возможность применения со штативом
- простота использования и наглядность полученных результатов
- не требует специальных навыков для использования
- надежная и простая конструкция
- небольшой вес и размер.
Модификации твердомера Шора ПРОМТ:
|
Наименование |
Вид |
Назначение |
| ТШ-А (тип АО/С) | аналоговый | измерение твердости материалов низкой твердости (мягкая резина, пенополистирол, пенополиуретан, губка, гончарная глина, иные микропористые материалы и тп.) |
| ТШ-А (тип А)
|
аналоговый | измерение твердости материалов средней твердости (стандартная резина, силикон, винил, эластомеры, неопрен, нитрил, бутил, кожа, воск, мягкий пластик и тп.) |
| ТШ-Ц (тип А) | цифровой | |
| ТШ-А (тип D) | аналоговый | измерение твердости жестких материалов (твердая резина, эбонит, стекло, смола, пластики, волокно и тп.) |
| ТШ-Ц (тип D) | цифровой |

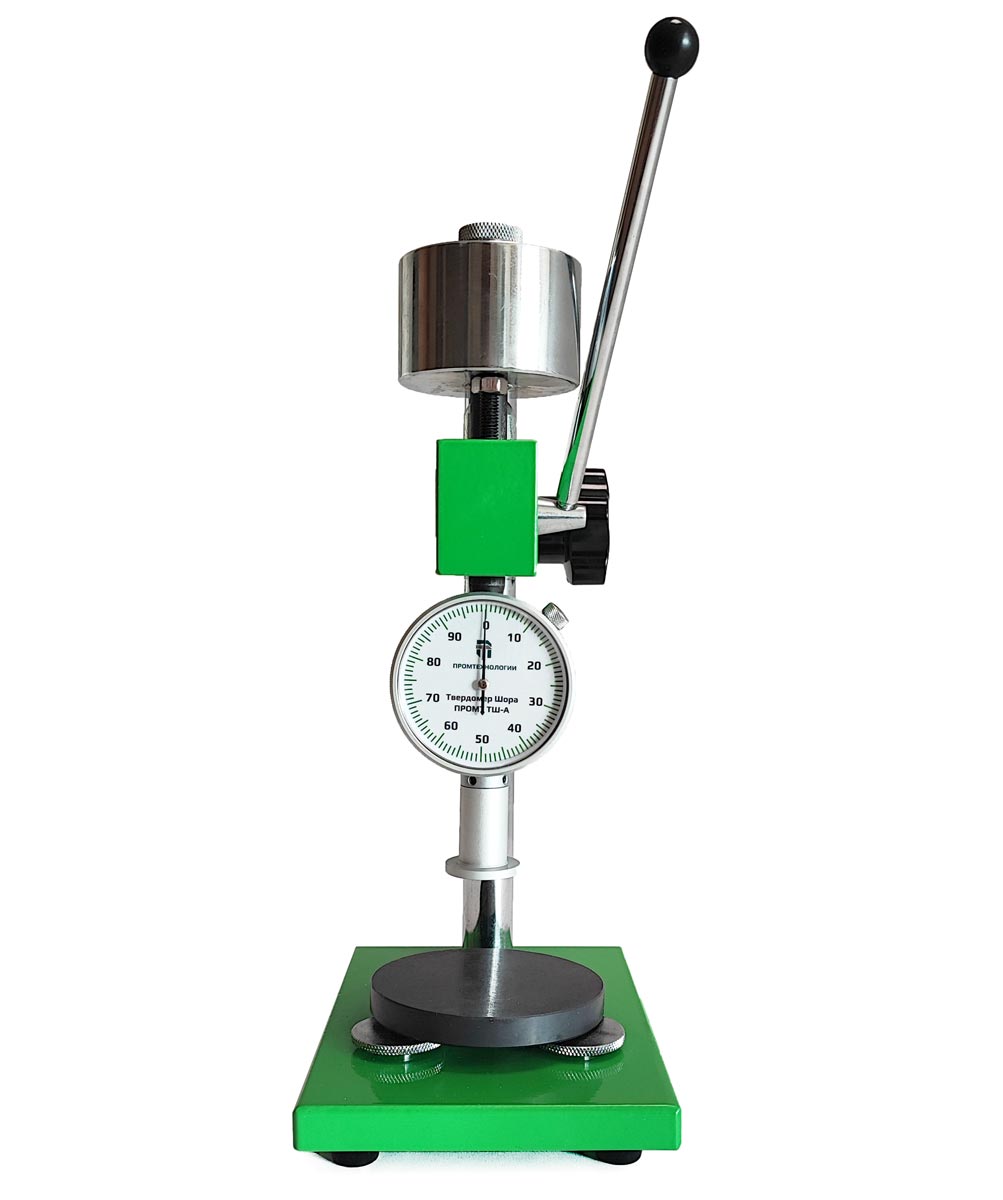

Также доступен для заказа специальный штатив облегчающий позиционирование прибора при измерении и обеспечивающий требуемую нагрузку в 1 кг. Применение штатива позволяет увеличить точность измерения и его повторяемость.
| Основные характеристики | |
| Стандарт | ГОСТ Р ИСО 7619-1-2009, ISO 7619-1 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Вид | аналоговый |
| Диапазон измерения | от 0 до 100 ед. |
| Цена деления шкалы | 1 ед. |
| Материал индентора | закаленная сталь |
| Радиус индентора | 2,5±0,02 мм |
| Угол заточки индентора | 35,00±0,25° |
| Размер отверстия для индентора | ⌀5,4±0,2 мм |
| Усилие пружины | от 549 до 8080 мН |
| Граница допустимой погрешности перемещения индентора | ±1 ед |
| Вылет индентора от поверхности опорной площадки при нулевом показании | 2,50 ±0,02 мм |
| Габаритные размеры, не более | 115х60х26 мм |
| Масса, не более | 0,25 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от +0 до +35 °С |
Дополнительные опции:
- оформление калибровки
- штатив

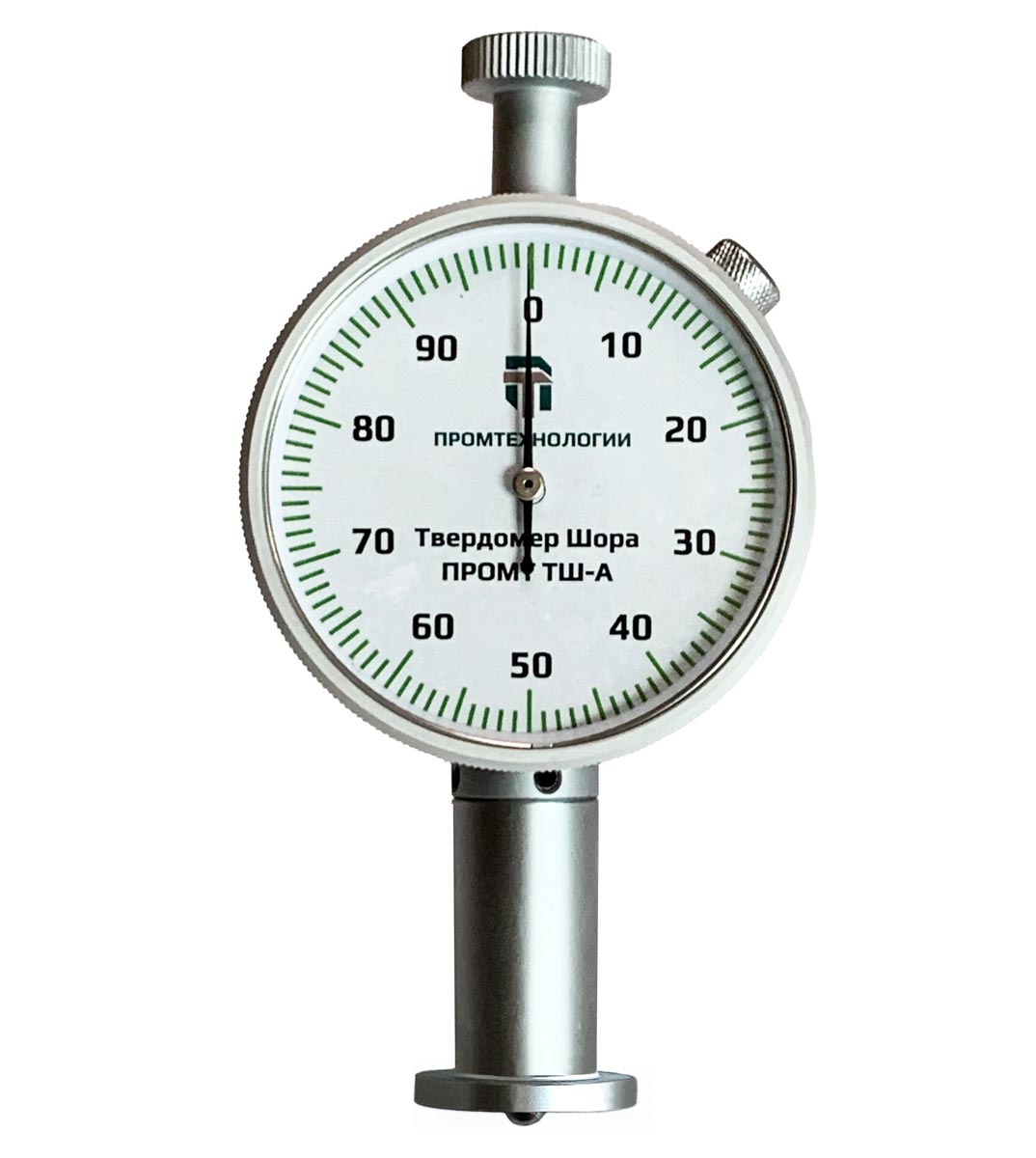

Конструкция прибора:
1 – вершина; 2 – стрелка-индикатор; 3 – шкала; 4 – опорная площадка; 5 – винт, фиксирующий ободок; 6 – ободок; 7 – индентор.
Подготовка к работе с твердомером Шора ПРОМТ ТШ-А:
- Провести внешний осмотр прибора, убедиться в отсутствии на поверхности твердомера коррозии или механических повреждений, влияющих на эксплуатационные качества прибора. Поверхность рабочей части индентора не должна иметь следов износа (трещин, сколов).
- Стрелка должна находится на делении шкалы со значением «0». При несовпадении положения стрелки и нулевого значения шкалы следует отпустить винт, фиксирующий шкалу прибора, и подстроить прибор поворотом ободка.

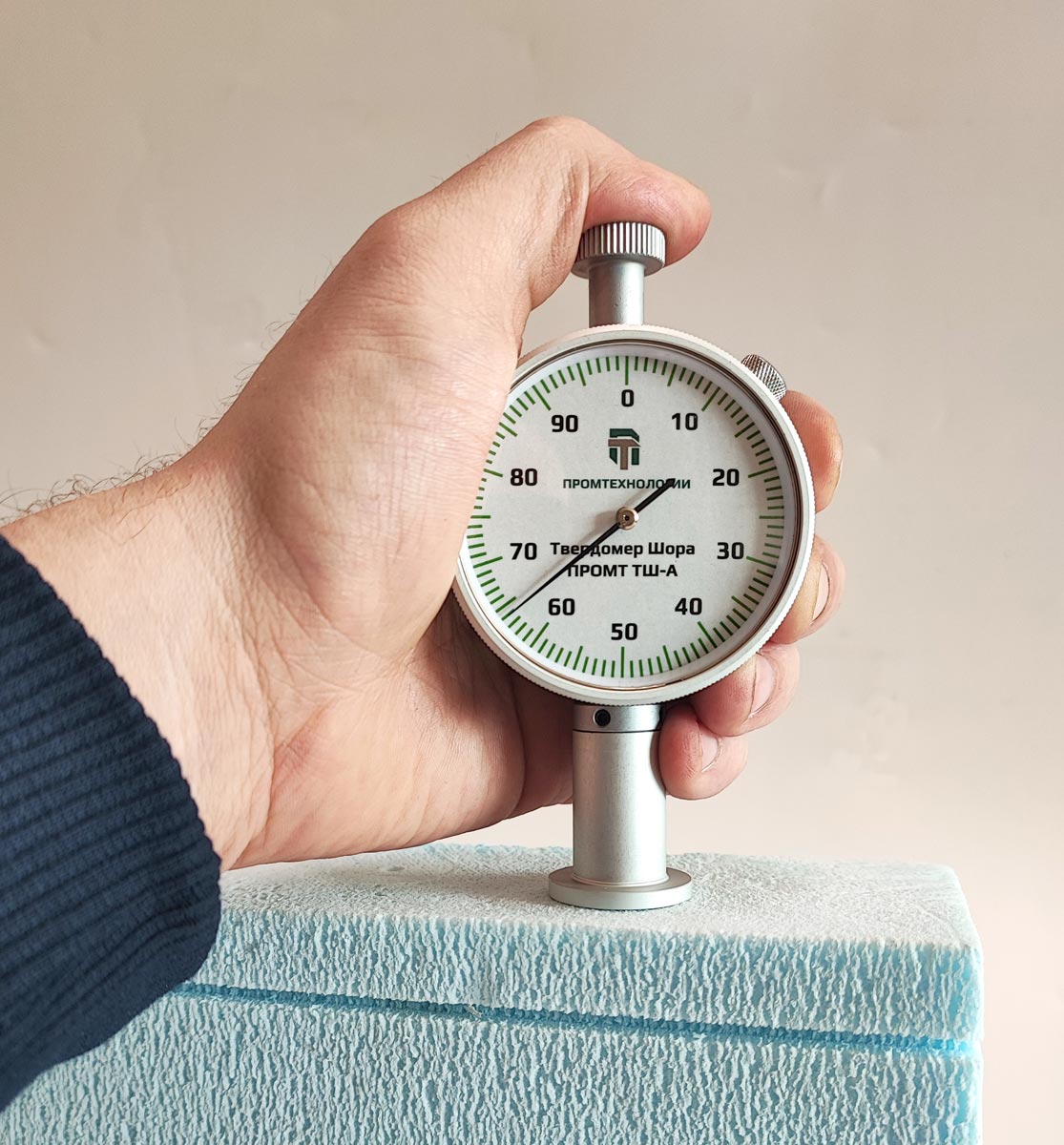

Проведение измерения твердости по шкале Шора тип АО/С:
- Положить исследуемый образец (объект контроля) на твердую, неподвижную опору.
- Установить прибор на исследуемый образец на расстоянии не менее 15 мм от края изделия, и аккуратно прижать до полного упора поверхности контактной площадки с образцом перпендикулярно (90°) зоне измерения.
- Считать показания твердости по шкале прибора через 15 секунд. В указанном интервале времени необходимо избегать колебаний и дергания руки, нагружающей твердомер.
- Повторить измерения минимум 5 раз в различных местах, с расстоянием не менее 6 мм между измерениями и вычислить среднее значение из полученных результатов.
За результат измерения принимают среднее арифметическое результатов проведенных измерений в единицах Шора. В протокол измерения также вносится ссылка на стандарт; информация об испытываемом материале; описание образца для испытания, включая толщину, а в случае применения составного образца и число слоёв; температуру испытания и относительную влажность, если твёрдость испытуемого материала зависит от влажности; тип твердомера (AО/С).

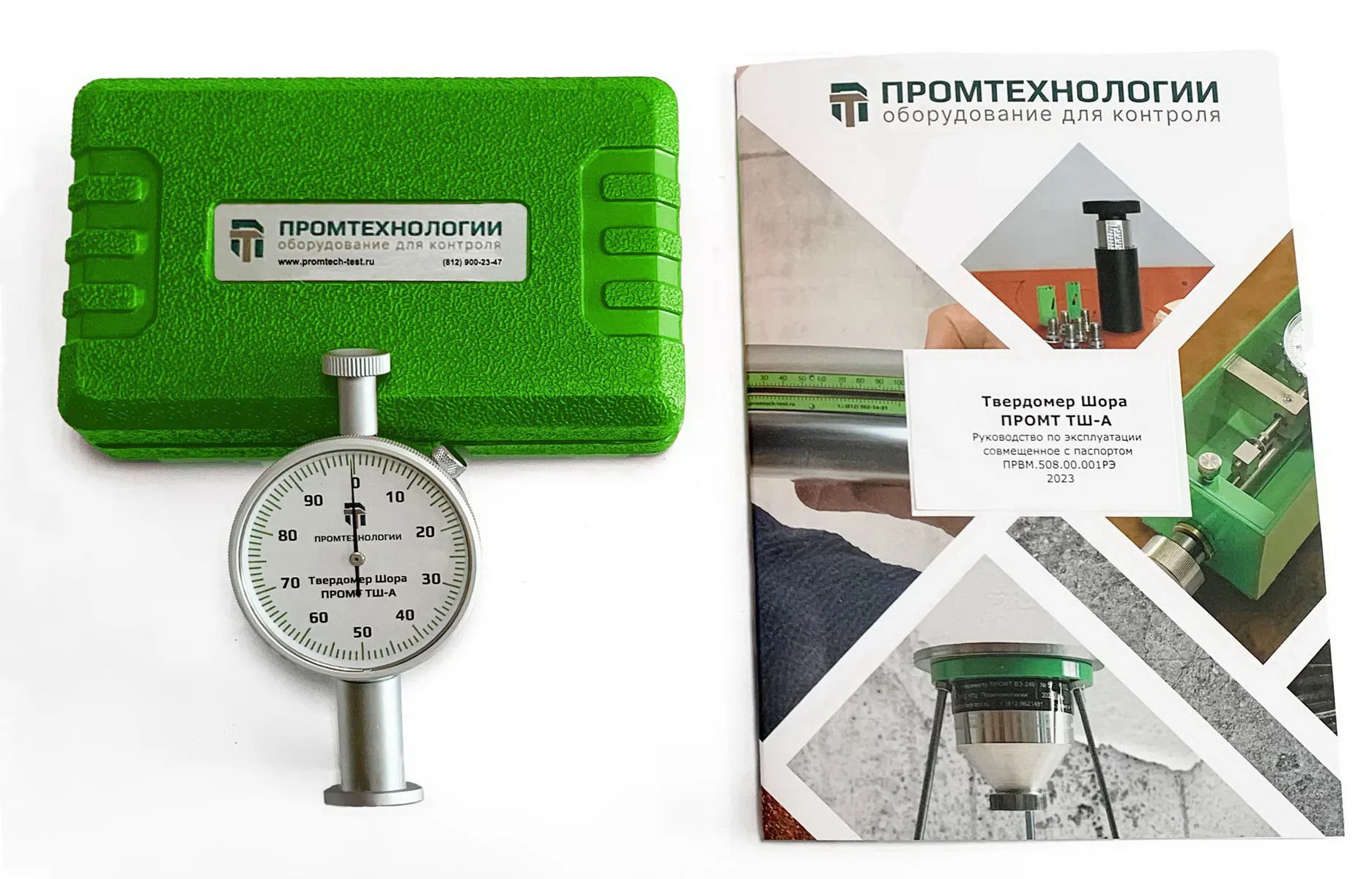

Стандартный комплект поставки:
- твердомер по Шору ПРОМТ ТШ-А
- упаковочная тара
- руководство по эксплуатации совмещенное с паспортом
