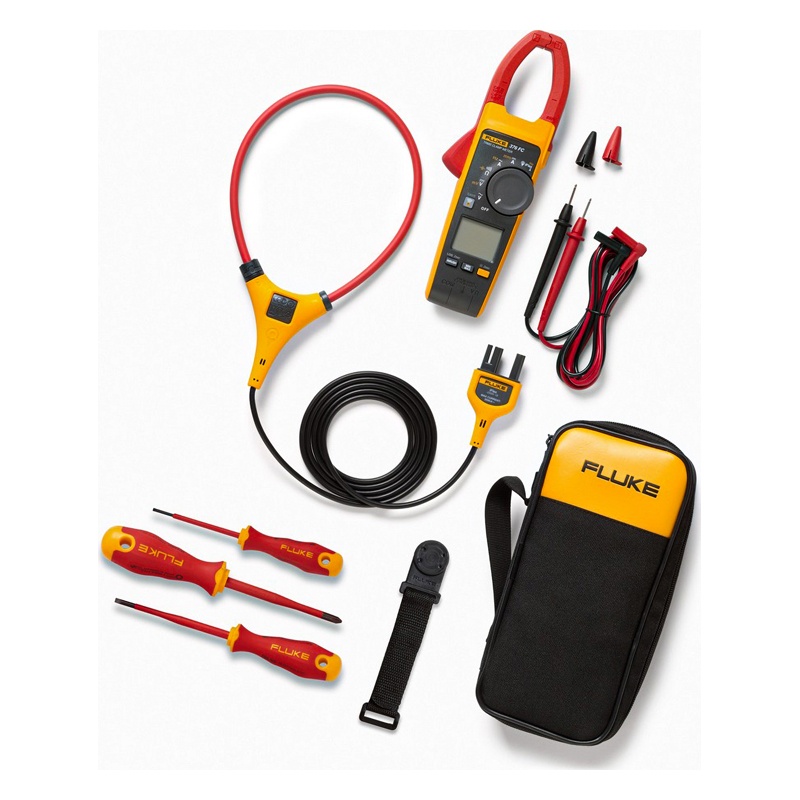

Комплект Fluke IB376L — токоизмерительные клещи Fluke 376 FC с набором отвёрток
Загрузка...
Комплект IB376L состоит из токовых клещей и диэлектрического ручного инструмента для работы с высоковольтным оборудованием. Набор помогает провести диагностику, а также выполнить необходимые ремонтные работы и регулировки элементов электросетей и установок в полевых условиях.
Функционал клещей
Комплектные токовые клещи — это прибор для замеров больших значений тока, обладающий рядом преимуществ:
- TRMS-метод обеспечивает достоверные показания при работе с нелинейными сигналами.
- Фильтр низких частот и улучшенные алгоритмы обработки сигналов минимизируют влияние помех на качество результата.
- Функция для точного измерения пускового тока помогает в поиске кратковременных аномалий и резких скачков.
- Удобство использования в защитных перчатках и наглядная индикация показаний крупными цифрами.
Дополнительные инструменты
В комплект Fluke IB376L входят отвертки разного размера с тонким наконечником — 2 плоские и 1 крестовая. Инструменты покрыты изоляцией для защиты от поражения током при случайном контакте с проводником. На всех отвертках предусмотрены отверстия для подвешивания на настенную панель или инструментальный пояс.
Материал — долговечная, прочная и устойчивая к коррозии закаленная сталь, легированная молибденом, хромом и ванадием. Изоляционное покрытие занимает максимально возможную площадь от наконечника до конца рукоятки, эргономичный дизайн которой снижает утомляемость пользователя и помогает передать максимум усилия.
Безопасность
Клещи отвечают требованиям категорий электробезопасности CATIII 1000В и CATIV 600В, а отвертки сертифицированы для работы на линиях до 1000 В переменного или 1500 В постоянного тока, при этом каждая из них тестируется напряжением 10000 В.
Технические характеристики:
| Fluke 376 FC | |
|---|---|
| Измерение напряжения постоянного тока | |
| Предел измерений | 600 В |
| 1000 В | |
| 0,5 В | |
| Разрешение | 0,1 В |
| 1 В | |
| 0,0001 В | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 U + 0,5) В |
| ±(0,01 U + 0,5) В | |
| ±(0,01 U + 0,0005) В | |
| U – измеренное значение напряжения, | |
| Измерение напряжения переменного тока | |
| Предел измерений | 600 В |
| 1000 В | |
| Частота измеряемого напряжения | от 20 до 500 Гц |
| Разрешение | 0,1 В |
| 1 В | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,015 U + 0,5) В |
| ±(0,015 U + 5) В | |
| U – измеренное значение напряжения | |
| Измерение силы переменного тока в режиме использования внутреннего индукционного датчика клещей | |
| Предел измерений | 999,9 А |
| Частота измеряемой силы тока | от 10 Гц до 100 Гц включ. |
| Св. 100 Гц до 500 Гц | |
| Разрешение | 0,1 А |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
| ±(0,025 I + 0,5) А | |
| I – измеренное значение силы тока | |
| Измерение силы переменного тока в режиме использования гибкого токового пробника iFlex (пояса Роговского) | |
| Предел измерений | 999,9 А |
| 2500 А | |
| Частота измеряемого напряжения | от 5 до 500 Гц |
| Разрешение | 0,1 А |
| 1 А | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,03 I + 0,5) А |
| ±(0,03 I + 5) А | |
| I – измеренное значение силы тока | |
| Пределы допускаемой основной погрешности указаны для проводника с измеряемым током, расположенным в центре петли, образуемой токовым пробником (поясом Роговского). При другом положении проводника с током возникает дополнительная погрешность в диапазоне от 0,5 до 2 %. | |
| Измерение силы постоянного тока | |
| Предел измерений | 999,9 А |
| Разрешение | 0,1 А |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
| I – измеренное значение силы тока | |
| Измерение электрического сопротивления | |
| Предел измерений | 0,6 кОм |
| 6 кОм | |
| 60 кОм | |
| Разрешение | 0,1 Ом |
| 1 Ом | |
| 10 Ом | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 R + 0,5) Ом |
| ±(0,01 R + 5) Ом | |
| ±(0,01 R + 50) Ом | |
| R – измеренное значение электрического сопротивления | |
| Измерение частоты переменного тока в диапазоне от 5 до 500 Гц | |
| Способ измерения | При помощи клещей |
| При помощи гибкого токового пробника | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,005 F + 0,5 Гц) |
| Минимальное значение измерительного тока | 5 А при частоте от 10 до 100 Гц, 10 А при всех других рабочих частотах |
| 20 А при частоте от 20 до 100 Гц, 25 А при всех других рабочих частотах | |
| F – измеренное значение частоты | |
| Измерение электрической ёмкости | |
| Предел измерений | 100 мкФ |
| 1000 мкФ | |
| Разрешение | 0,1 мкФ |
| 1 мкФ | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 С + 0,4) мкФ |
| ±(0,01 С + 4) мкФ | |
| С – измеренное значение электрической емкости | |
| Основные технические характеристики | |
| Диапазон рабочих температур | от — 20 до + 50 °С |
| Температура хранения | от — 30 до + 60 °С, без батарей |
| В пределах рабочего диапазона для температур менее +18 °С и более +28 °С температурный коэффициент составляет: 0,1 х (указанная погрешность)/°С | |
| Относительная влажность (не более) | Без конденсации при температуре от — 10 °С до + 10 °С |
| 90 % при температуре от 10 °С до 30 °С | |
| 75 % при температуре от 30 °С до 40 °С | |
| 45 % при температуре от 40 °С до 50 °С | |
| Габаритные размеры (длина х ширина х высота) | 249 мм х 85 мм х 45 мм |
| Масса (не более) | 410 г |
| Отвёртки | |
| Fluke ISLS3 | 86 x 25 мм |
| Fluke ISLS5 | 94 x 30 мм |
| Fluke IPHS2 | крест 100 мм |
Комплект поставки:
- Токоизмерительные клещи Fluke 376 FC
- Отвёртка Fluke ISLS3 — 86 x 25 мм
- Отвёртка Fluke ISLS5 — 94 x 30 мм
- Отвёртка крест Fluke IPHS2 — 100 мм
