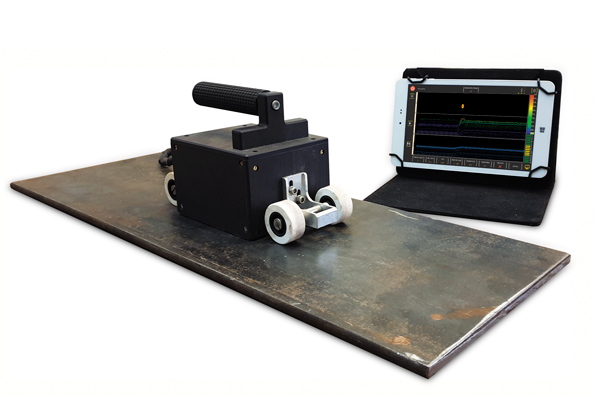

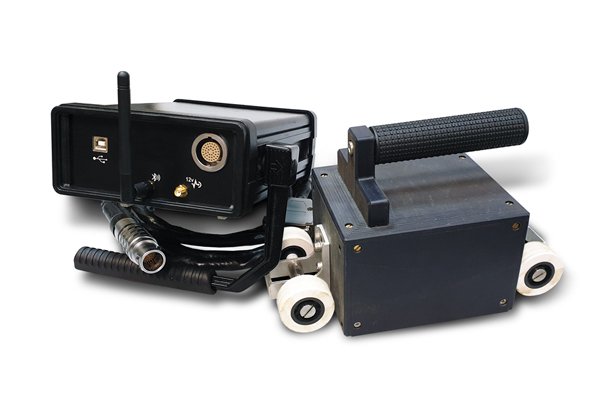

КОРСАР-16К система низкочастотного электромагнитного контроля

Многоканальный комплекс электромагнитного контроля КОРСАР-16 предназначен для контроля стенок металлических объектов при одностороннем доступе. Комплекс обеспечивает выявление и количественную оценку потерь металла в виде — утонений стенок, точечных язв различного происхождения.
Комплекс применяется для обследования поверхностей нагрева котлов, технологических печей, днищ и стенок резервуаров, труб, сосудов.

ПРИНЦИП ДЕЙСТВИЯ КОРСАР-16

Электромагнитный принцип действия комплекса основан на взаимодействии переменного магнитного поля с металлом. Комплекс может работать в широком диапазоне частот (0-30000 Гц)

При использовании самых низких частот 5 – 30 Гц вихревые токи в металлическом объекте пренебрежимо малы и комплекс на этих частотах работает как низкочастотный электромагнитный. При использовании низкочастотного электромагнитного метода преобразователь комплекса получает полезный сигнал за счет выявления мелких и крупных зон изменения величины поглощаемой контролируемым металлом энергии магнитного поля в совокупности с искривлениями и перераспределениями магнитного потока при циклическом перемагничивании.

Иными словами – сигнал дефекта возникает в зонах изменений сопротивляемости (инерции) контролируемого металла циклическому перемагничиванию вследствие уменьшения «магнитной массы» в месте точечной язвы или утонения стенки. Комплекс производит как бы «магнитное качание» металла, вычисляет массу «магнитного маятника» под чувствительным элементом канала преобразователя, представляя ее в виде изменения амплитуды и фазы сигнала этого канала. Комплекс покажет и увеличение «магнитной массы», которое означает утолщение стенки или проход опорной конструкции трубы при внутритрубном контроле. Низкочастотным электромагнитным методом (5 – 30 Гц) используется только для ферромагнитных объектов.

Благодаря широкому диапазону рабочих частот комплекса (0 — 30 000 Гц), на частотах выше 1000 Гц комплекс может работать как вихретоковый и становится возможным контроль неферромагнитных объектов на предмет выявления трещин.

ОСОБЕННОСТИ КОРСАР-16

• Единый комплекс для обследования днищ резервуаров, труб с наружной стороны, а также для внутритрубного контроля
• Работа через зазор и/или через покрытие (до 9 мм) бесконтактным методом
• Зачистка и подготовка поверхности объекта не требуется (за исключением внутритрубного контроля)
• Отсутствие влияния на результаты контроля равномерной ржавчины, окалины, а также присутствия в сосуде или трубе немагнитного продукта
• Сравнительная оценка размеров выявленных дефектов
• За один проход выявляются и различаются дефекты с обратной и наружной стороны
• Отсутствие «мертвых зон» при контроле
• Отсутствие постоянных магнитов — переменное магнитное поле создаётся возбуждающей обмоткой электромагнита. Благодаря этому преобразователь не собирает магнитные частицы, не оставляет намагниченности и не теряет характеристики со временем в отличие от ослабевающих со временем постоянных магнитов
• Зависимость величины сигнала от скорости перемещения преобразователя — требуется соблюдение относительно постоянной скорости перемещения преобразователя.
• Широкий частотный диапазон 0 до 30 000 Гц
• При наличии контрольных образцов есть возможность отбраковки по браковочной структуре металла
