Лазерный целеуказатель ЛЦТ для р/а Eresco 42/65

Лазерные целеуказатели серии АРИОН ЛЦ изготавливаются в соответствии с ТУ 4276-054-96651179-2016 и предназначены для центрирования пучка излучения при позиционировании рентгеновского аппарата относительно объекта контроля.

Источниками излучения в АРИОН ЛЦ выступают диоды, генерирующие лазерные лучи в диапазоне длин волн 635-650 нанометров, тем самым обеспечивая яркий контрастный красный цвет, легко определяемый в любых условиях проведения контроля. Количество лазеров в составе целеуказателя, а также способ крепления на корпусе источника излучения зависят от выбранной модификации, разработанной под конкретную модель рентгеновского аппарата пользователя.

Целеуказатели АРИОН ЛЦ имеют модификации, разработанные для различных рентгеновских аппаратов, таких как: Eresco, РПД, Site-X, МАРТ, АРИНА, ПАМИР, АРИОН, АРСЕНАЛ и др.

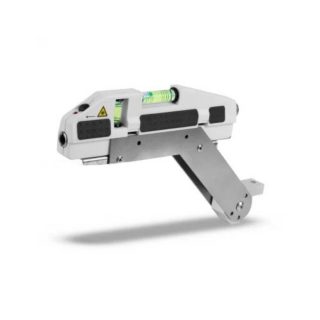

В модификации АРИОН ЛЦТ установлен автономный световой элемент с лазером, при работе с которым центр пучка излучения обозначается точкой. Во время позиционирования целеуказатель занимает рабочее положение перед окном излучателя, при рентгеновском просвечивании отводится в сторону. Конструкция поворотного механизма оснащена фиксацией рабочего и дежурного положений.

Для возможности позиционирования рентгеновского аппарата и его окна излучения относительно уровня земли, целеуказатель АРИОН ЛЦТ оснащен горизонтальным и вертикальным пузырьковыми уровнями.

При использовании рентгеновских аппаратов Eresco 42 и Eresco 65 целеуказатель устанавливается на бленде излучателя. На иных рентгеновских аппаратах направленного излучения, у которых конструктивно отсутствует бленда излучателя, установка лазерного целеуказателя АРИОН ЛЦТ на корпусе аппарата осуществляется с помощью дополнительного крепежного кольца
