Литеры маркировочные ЭЛИТЕСТ №2+6 (буквы и цифры)
Загрузка...
Комплект маркировочных литер ЭЛИТЕСТ № 2+6 (буквы и цифры) предназначен для нумерации и разметки радиографических снимков.
Маркировочные литеры изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79, представляют собой пластиковые клипсы с закрепленными на них знаками, изготовленными из свинцового сплава, эффективно ослабляющего рентгеновское и гамма-излучение.
Маркировочная литера устанавливается на кассете с радиографической пленкой или на пластиковой подложке, которая может быть расположена на контролируемом сварном соединении или на кассете в необходимом месте.
Набранное буквенное и цифровое обозначение контролируемого изделия или отдельного участка может включать количество маркировочных литер, ограниченное только размерами радиографической пленки.
Технические характеристики Литеры ЭЛИТЕСТ №2+6 (буквы и цифры):
| Наименование комплекта знаков | Копий знаков (шт.) |
Копий знаков «дефис» и «стрелка» (шт.) |
Высота (мм) |
Ширина (мм) |
Толщина (мм) |
| Буквы кириллица | |||||
| Знаки ЭЛИТЕСТ №1 (кириллица) | 20 | — | 5 | 3,2 | 1 |
| Знаки ЭЛИТЕСТ №2 (кириллица) | 20 | — | 8 | 5 | 1,5 |
| Знаки №3 (кириллица) | 10 | — | 12 | 7,7 | 2,5 |
| Знаки №4 (кириллица) | 5 | — | 18 | 11,5 | 5 |
| Буквы латиница | |||||
| Знаки ЭЛИТЕСТ №1 (латиница) | 20 | — | 5 | 3,2 | 1 |
| Знаки ЭЛИТЕСТ №2 (латиница) | 20 | — | 8 | 5 | 1,5 |
| Цифры | |||||
| Знаки ЭЛИТЕСТ №5 (цифры) | 30 | 20 | 5 | 3,2 | 1 |
| Знаки ЭЛИТЕСТ №6 (цифры) | 30 | 30 | 8 | 5 | 1,5 |
| Знаки №7 (цифры) | 20 | 10 | 12 | 7,7 | 2,5 |
| Знаки №8 (цифры) | 10 | 5 | 18 | 11,5 | 5 |
| Наименование комплекта литер | Копий знаков (шт.) |
Копий знаков «дефис» и «стрелка» (шт.) |
Высота литер/знаков (мм) |
Ширина литер/знаков (мм) |
Толщина литер/знаков (мм) |
| Литеры №2 (кириллица) | 10 | — | 25/8 | 5/5 | 5/1,5 |
| Литеры №2 (латиница) | 10 | — | 25/8 | 5/5 | 5/1,5 |
| Литеры №6 (цифры) | 15 | 15 | 25/8 | 5/5 | 5/1,5 |
| Литеры №2 + №6 (буквы и цифры) | 10/15 | 10 | 25/8 | 5/5 | 5/1,5 |

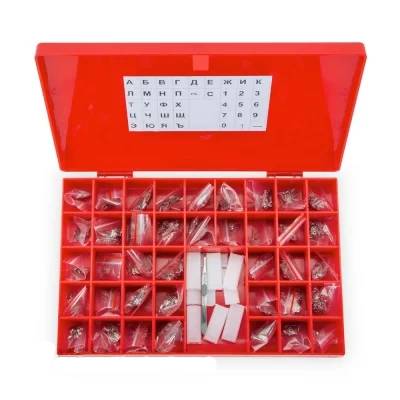

Комплект поставки ЭЛИТЕСТ №2+6 (буквы и цифры):
| Комплектация | |||
| Наименование | Кол-во | Габаритные размеры, мм | Примечание |
| Маркировочная литера (буквы и цифры) | 470 | Литеры 25x5x5 Буква 8x5x1,5 Цифра 8x5x1,5 |
В комплект входит 10 шт. каждой буквы, 15 шт. каждой цифры и по 10 шт. стрелок и тире. |
| Подложка | 3 | 95x20x0,5 | |
| Пинцет | 1 | ||

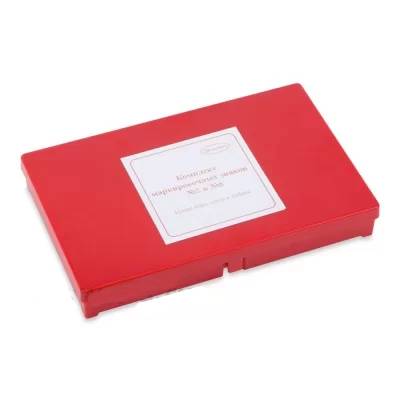

| Коробка | 1 | 290x145x40 | |
| Паспорт | 1 | ||
