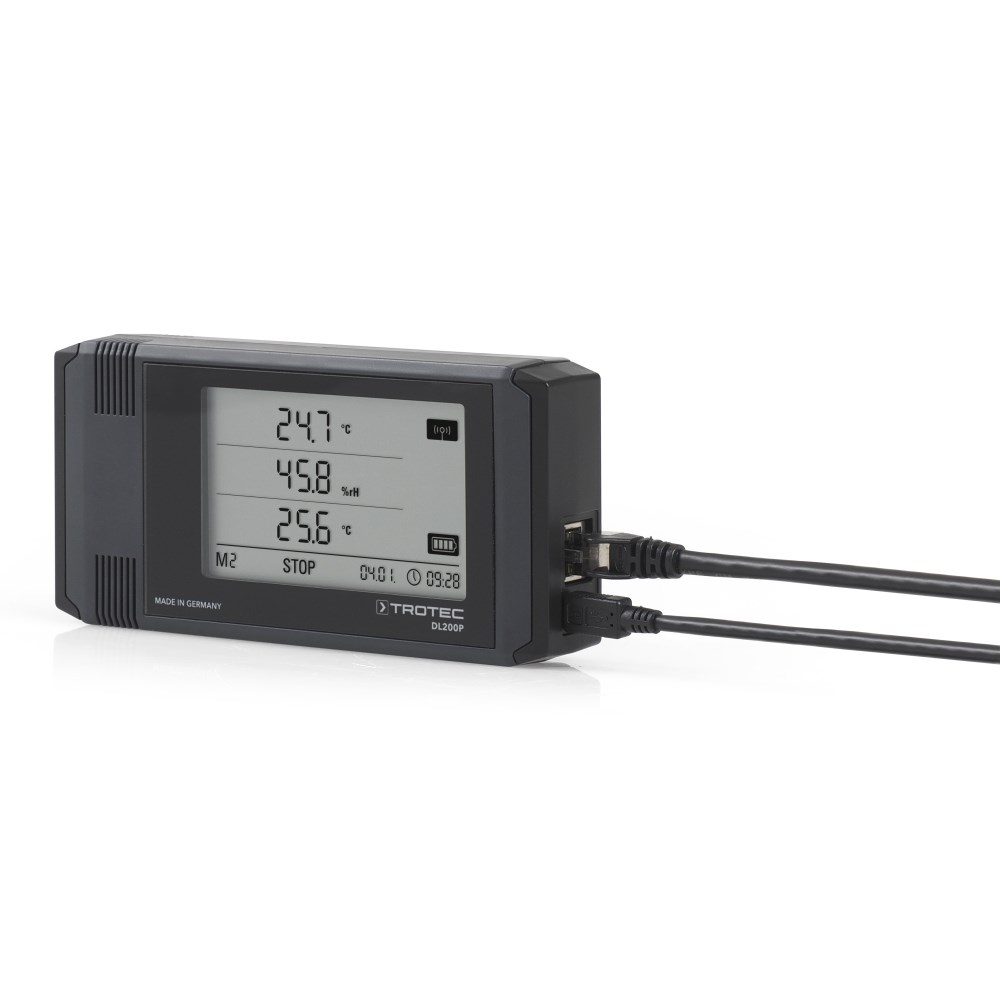

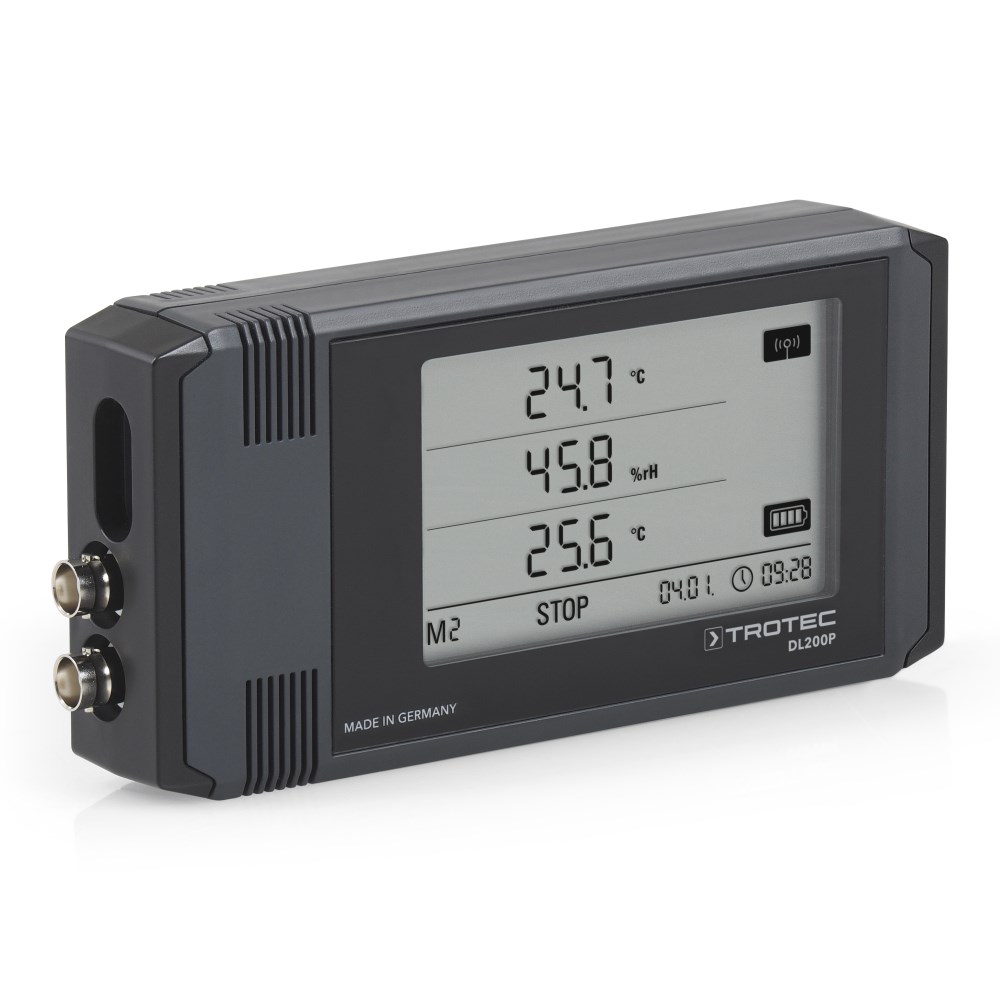

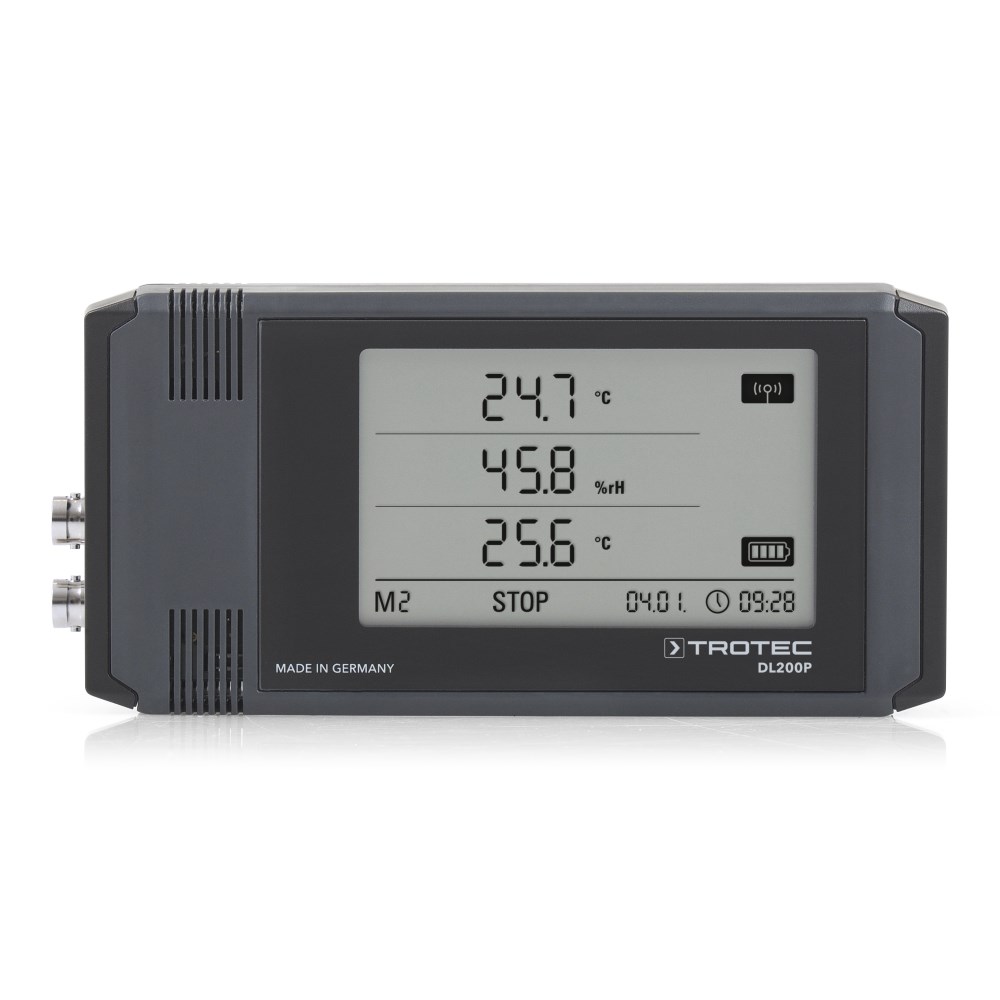

Логгер Trotec DL200P — профессиональный регистратор данных с дополнительными разъемами для подключения внешних датчиков и электродов. Этот измерительный прибор открывает дополнительные области применения для своих пользователей за счет дополнительной возможности подключения до четырех внешних измерительных датчиков. Устройство можно использовать для самых разнообразных задач мониторинга, например, для контроля влажности сыпучих материалов, для температурных испытаний неагрессивных жидкостей.
Кроме того, DL200P можно использовать для мониторинга содержания влаги при сушке и устранении повреждений, нанесенных водой или при составлении полной документации для страховой отрасли. Функция сигнализации позволяет обнаруживать и предотвращать потенциальные угрозы повреждения зданий или оборудования на ранней стадии.
Термин «измерительный канал» означает одну индивидуально выбираемую «дорожку записи», т.е. значение которое должно быть зарегистрировано. Для каждого измеренного значения и единицы измерения (группы каналов) можно записать один или несколько из четырех следующих типов измеренных значений: текущее, минимальное, максимальное или среднее.
Каждое из этих четырех значений представляет канал измерения. Таким образом, максимальное количество доступных каналов измерения для каждого регистратора данных — это количество обнаруживаемых групп каналов (например, температура в °C), умноженное на четыре типа измеренных значений.
В общей сложности 20 из этих измерительных каналов могут быть свободно выбраны для регистрации и три для отображения.

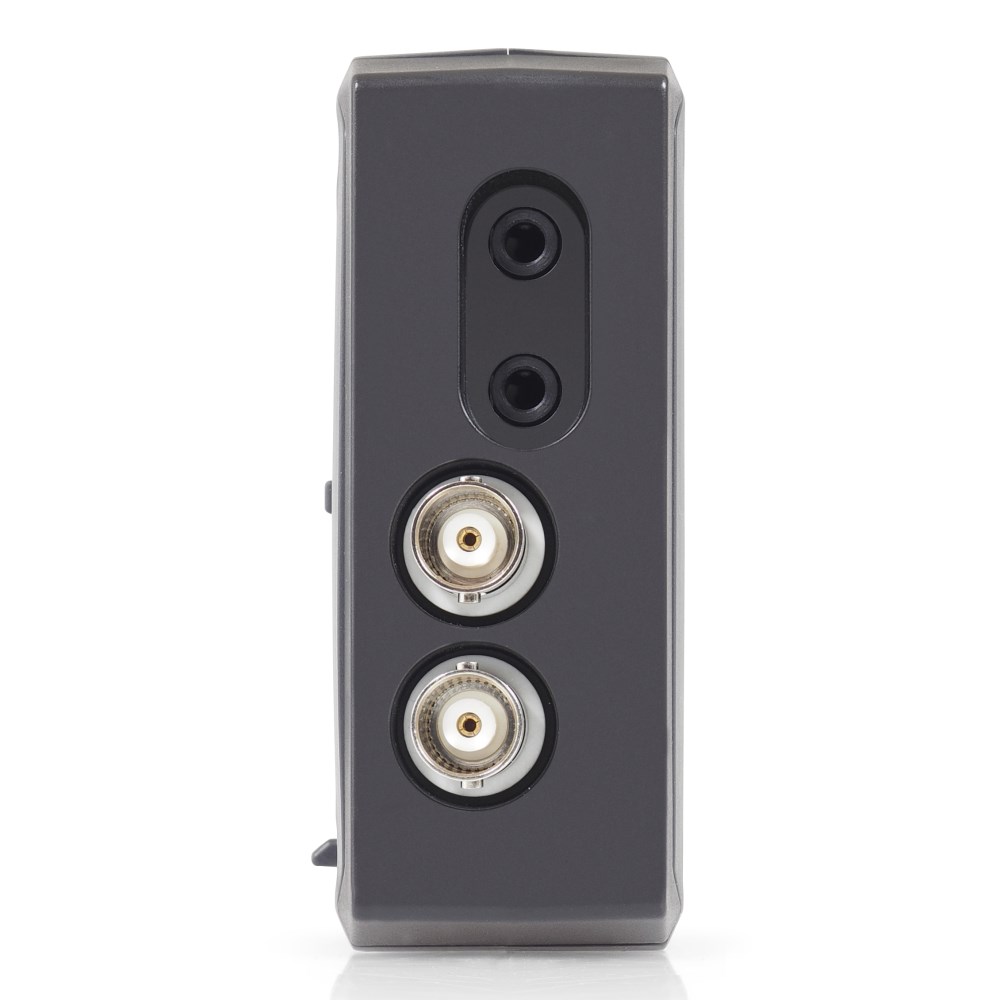

К логгеру DL200P можно подключить четыре внешних датчика измеряемых величин: по одной паре электродов для измерения сопротивления влажности на каждом из двух разъемов BNC (B). Кроме того, регистратор данных имеет два разъема для контактных датчиков температуры TS910 (A).
Общий список измеряемых параметров с помощью встроенных датчиков | |
Температура воздуха [° C] Относительная влажность [%] |
Абсолютная влажность [г / м³] Температура точки росы [° C] |
Общий список измеряемых параметров с помощью внешних датчиков (опционально) | |
Температура поверхности [° C] Температура материала [° C] Температура воздуха [° C] |
Влага древесины [цифры] Строительная влажность [цифры] |
Измерение относительной влажности воздуха (RH) | |
Диапазон измерения | 0 … 100% ОВ |
Разрешение (шаг измерения) | 0,1% ОВ |
Погрешность измерения | ±2% ОВ |
Тип сенсора датчика | ёмкостной |
Измерение температуры воздуха (TEMP) | |
Диапазон измерения | -20 … +50°C |
Разрешение (шаг измерения) | 0,1°C |
Погрешность измерения | ±0,3°C (в диапазоне от 0°C до +40°C) ±0,5°C (в остальном диапазоне) |
Тип сенсора датчика | NTC |
Измерение точки росы (DP) | |
Диапазон измерения | -40 … +80°C |
Измерение влажности материалов | |
Тип зонда | с внешн. сенсором (опция) для подключения необходим дополнительный соединительный кабель TC20 с разъемом BNC |
Диапазон измерения | 15 … 100 ед |
Разрешение (шаг измерения) | 1 ед |
Погрешность измерения | ±3 ед |
Измерение поверхностной температуры материалов | |
Тип зонда | с внешн. зондом Trotec TS910 (опция) |
Диапазон измерения | -20 … +80°C |
Разрешение (шаг измерения) | 0,1°C (в диапазоне от 0°C до 40°C) ±0,2°C (в остальном диапазоне) |
Погрешность измерения | ±0,2°C (в диапазоне от 0°C до 40°C) ±0,8°C (в остальном диапазоне) |
Тип сенсора датчика | NTC |
Внутренняя память | |
Память измерений | 16 MB, 3.200.000 измерений |
Интервал измерений | 10/30 с, 1/10/12/15/30 мин, 1/3/6/12/24 ч |
Интервал сохранения | 1/10/12/15/30 мин, 1/3/6/12/24 ч |
Доступные каналы измерений | 48 (12 групп) |
Кол-во каналов регистрации данных | до 20 каналов паралельно |
Дисплей | |
Тип дисплея | LCD, 90 х 64 мм (монохромный) |

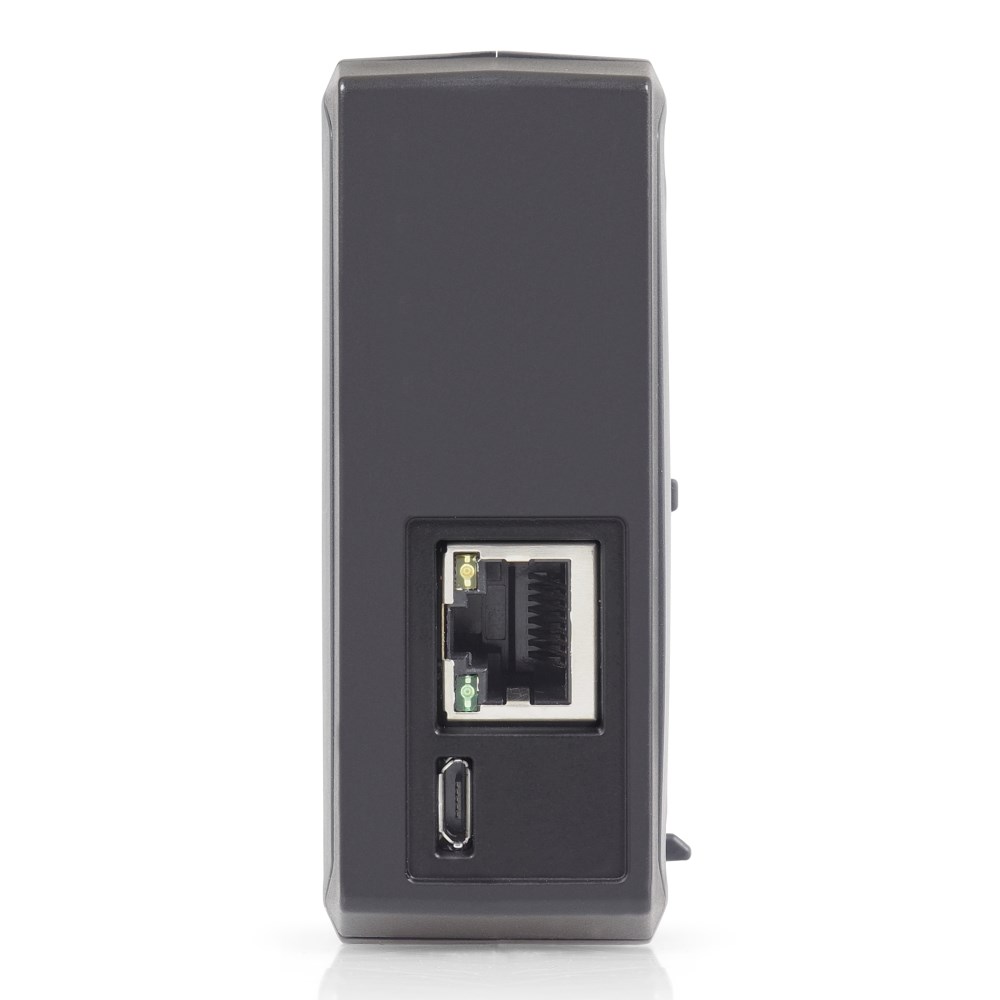

Встроенные интерфейсы | |
USB | USB (type mini B) |
LAN | разъем RJ-45 |
Программное обеспечение, связь с ПК и обмен данными | |
Тип соединения с ПК | USB, LAN |
Необходимость установки драйвера или ПО | приложение SmartGraph |
Системные требования к ОС | Windows 7 или выше |
Разъемы для внешних зондов | разъемы: 2х 3,5 мм / 2х BNC |
Параметры питания | |
Источник питания | батарея 4x 1,5V (тип АА) |
Время автономной работы | > 1 года (в зависимости от подключенных зондов) |
Источник внешнего питания | от USB |
Эксплуатационные характеристики | |
Условия эксплуатации | температура от -20°C до +50°C, влажность до 95% (без образования конденсата) |
Условия хранения | температура от -20°C до +50°C, влажность до 95% (без образования конденсата) |
Max высота над уровнем моря | 10.000 метров |
Масса-габаритные показатели | |
Размеры | 166 х 32 х 78 мм |
Вес (нетто) | 250 г |
Особенности исполнения корпуса | |
Класс защиты корпуса | IP54 |
Материал корпуса | ABS (пластик) |
Наименование | Количество |
Логгер температуры, влажности, и материалов Trotec DL200P | 1 |
CD-ROM с программным обеспечением SmartGraph на 3 ПК для графического и численного представления оценки измеряемых величин | 1 |
Соединительный кабель USB | 1 |
Батарея | 4 |
Руководство по эксплуатации | 1 |
Наименование |
Внешний зонд температуры поверхностей Trotec TS910 |
Дополнительный соединительный кабель TC20 с разъемом BNC |
Внешние электроды для измерения влажности древесины и материалов |
