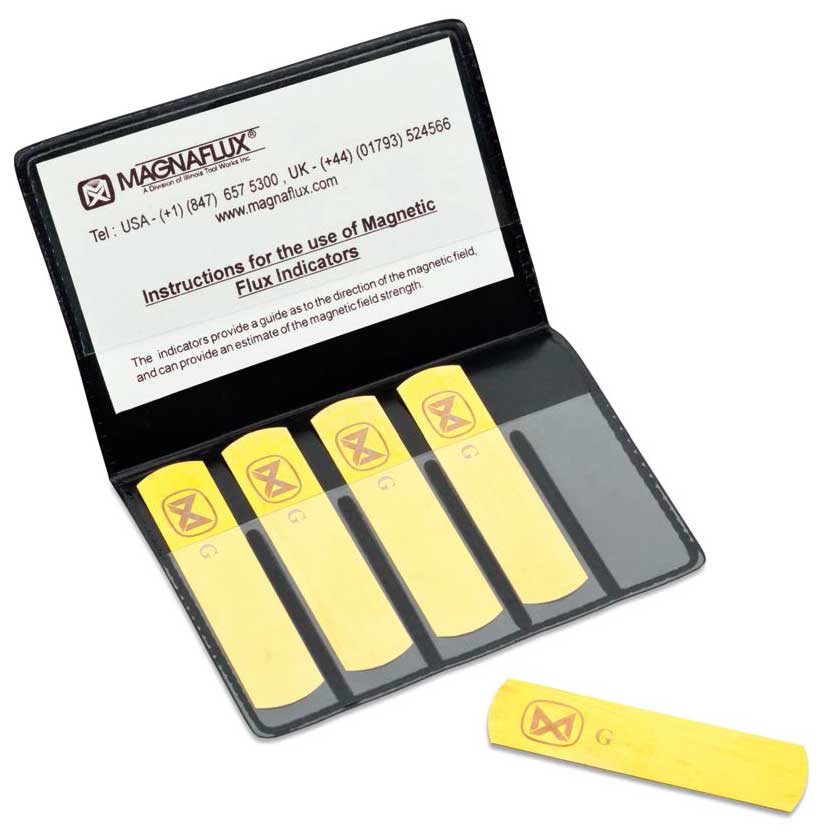

Магнитные индикаторные полоски

Магнитные индикаторные полоски

Магнитные индикаторные полоски с искусственными дефектами предназначены для обнаружения, оценки уровня напряженности магнитного поля и его пространственной ориентации в процессе магнитопорошкового контроля. Принцип действия основан на способности частиц магнитного порошка под действием магнитного поля накапливаться над искусственными дефектами образуя индикаторные линии. По полученному индикаторному рисунку проводят оценку напряженности магнитного поля.

Поставляются комплектами по 5 штук. Соответствуют BS 6072.

Способ применения:

• Одна магнитная индикаторная полоска закрепляется на контролируемой поверхности (для закрепления подходит прозрачная липкая лента). Она должна располагаться таким образом, чтобы ее главная ось совпадала с направлением ожидаемых дефектов.
• Если направление ожидаемых дефектов может быть любым, то закрепляется вторая магнитная индикаторная полоска под прямым углом к первому.
• Деталь намагничивается и на индикатор наносится магнитопорошковая суспензия.
• После стабилизации поля проводят осмотр индикаторного рисунка.
• Интерпретация результатов
• Индикатор типа G (общего назначения)
• Если не наблюдается никаких индикаторных рисунков, то напряжённость поля слишком мала для контроля, то есть меньше 3 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (15 Э). Когда отчётливо видны три индикаторных рисунка, то напряжённость поля превышает 5 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (28 Э), что отвечает требованиям намагниченности для деталей общего машиностроения согласно стандарту ВS 6072.

Индикатор типа А (для аэрокосмической техники)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля меньше 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (35 Э). Когда виден один индикаторный рисунок, то напряжённость поля составляет примерно 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения). А когда видны все три индикаторных рисунка, то напряжённость поля превышает 15 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (85 Э) и условия намагничивания подходят для контроля ответственных деталей. При работе по стандартам ВS 6072 для авиакосмической промышленности величину тока необходимо увеличить на одну треть для достижения значения напряжённости 20 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (110 Э).

Отличительные особенности:

• Просты в использовании.
• Долговечны.
• Предназначены для многократного применения.
• Соответствуют ASTM E 1444-11, приложение А3.
