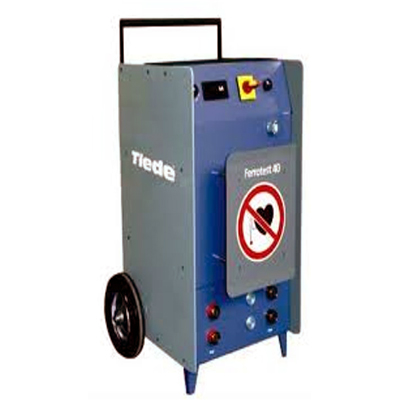

Магнитопорошковый дефектоскоп Ferrotest GWH 40
Загрузка...Магнитопорошковый дефектоскоп Ferrotest GWH 40
Мобильные дефектоскопы Ferrotest GWH обеспечивают намагничивание переменным и выпрямленным полупериодным током.
Встроенные стандартные функции:
- Намагничивание постоянным током (инициируется нажатием ручного или педального выключателя. Электроника регулирует рабочий ток от 0 до максимума за прим.200 мс, предотвращая пиковую нагрузку сети электропитания)
- Намагничивание импульсным током (при выборе импульсного режима обеспечивается сочетание единичных импульсов в зависимости от предприятия — вкл/выкл цикл ошибок (1 с/1 с))
- Автоматический контроль тока (саморегулирующий контроль тока автоматически компенсирует изменения в длине тестируемых деталей, колебания температуры и изменения импедансной нагрузки, т.о. чтобы всегда обеспечить установленное значение тока)
- Размагничивание (после выбора размагничивания рабочий ток регулируется от максимального значения до ноля примерно 600 мс)
|
Переменный ток |
|
| Эффективное значение, А | 2800 |
| Пиковое значение, А | 4000 |
| Выпрямленный полупериодный ток | |
| Эффективное значение, А | 2800 |
| Пиковое значение, А | 4000 |
| Прим.значение тока короткого замыкания, А | 8000 |
|
Рабочие характеристики |
|
| Электропитание, В | 400 |
| Частота, Гц | 50 |
| Мощность, кВт | 30 |
| Напряжение холостого хода, макс, В | 8 |
| Рабочее напряжение, В | 12 |
| Рабочий цикл, % | 30 |
| Длина высоковольтного кабеля, м | 4×2.5 |
| Поперечное сечение, мм2 | 95 |
|
Габариты |
|
| Размеры, мм | 500x630x965 |
| Вес без высоковольтных кабелей, но включая колеса, кг | 115 |
Принадлежности для дефектоскопа Ferrotest GWH 40:
1. Кабель высоковольтный (056 010)
Тип С (сечение 95 мм2, длина 2,5 м), в комплекте — 4 шт.
Возможна поставка кабелей необходимой длины
2. Пистолетные рукоятки для установки полюсных наконечников (056 200)
1 ручка с управляющим кабелем и кнопкой
1 ручка без управляющего кабеля
3.Полюсные наконечники (129 111)
Тип B, рабочий ток 1500 — 3000 А
4.«Липучки» магнитные (129 102)
Тип DIX PM 70 в комплекте — 4 шт.
5. Педальный выключатель (056 225)
6. Замкнутые намагничивающие катушки
Замкнутые намагничивающие катушки, работающие от переносных источников питания Tiede
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 001 | 129 002 | 129 003 |
7. Шарнирная намагничивающая катушка
Шарнирная намагничивающая катушка с легкоуправляемой блокирующей рукояткой
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 020 | 129 021 | 129 022 |
