Стандарты и директивы:
Стационарный магнитопорошковый дефектоскоп Magnaflux HWSL 3700 соответствует стандартам:
Соответствует стандартам:
Соответствует директивам:
Назначение устройства:

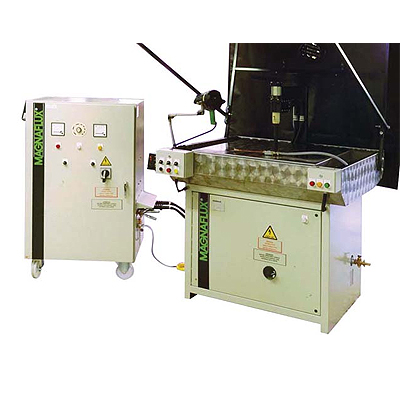

Стационарный магнитопорошковый дефектоскоп Magnaflux HWSL 3700 — магнитопорошковая установка, предназначенная для контроля деталей, имеющих форму диска с максимальным диаметром 660 мм, минимальным диаметром отверстия 38 мм и максимальной толщиной 150 мм.
Дефектоскоп рассчитан на подключение к силовому блоку MAGNAFLUX MAG 50/5HM. Установка состоит из сварного каркаса расположенного над резервуаром с магнитной суспензией. На данном каркасе установлена спиральная намагничивающая катушка диаметром 800 мм. Магнитная суспензия, подаваемая из смесительного резервуара, наносится на деталь с помощью ручного разбрызгивателя и ее излишки стекают обратно в резервуар. Изолированный центральный проводник из меди диаметром 25 мм проходит через центр спиральной намагничивающей катушки и обеспечивает контакт с расположенным ниже столиком. Верхний конец данного проводника удерживается пневматическим зажимом.
Спиральная намагничивающая катушка и центральный проводник имеют свободные концы кабеля сечением 108 мм² с монтажными лепестками, которые крепятся с помощью болтов к клеммам силового блока MAGNAFLUX MAG 50/5HM. Ток может подаваться как на спиральную катушку, так и на центральный проводник. Сила тока регулируется силовым блоком.
Длина | 2 500 мм |
Высота | 1 500 мм |
Глубина | 1 400 мм |
Высота до рабочей поверхности | 1 060 мм |
Давление сжатого воздуха подаваемого на регулятор | 4 бара |
Максимальная масса контролируемой детали | 100 кг |
Максимальный диаметр контролируемой детали | 660 мм |
Максимальная высота контролируемой детали (при наличии резьбовой зажимной штанги) | 150 мм |
Покрытие корпуса установки | износостойкое, RAL 7032 |
