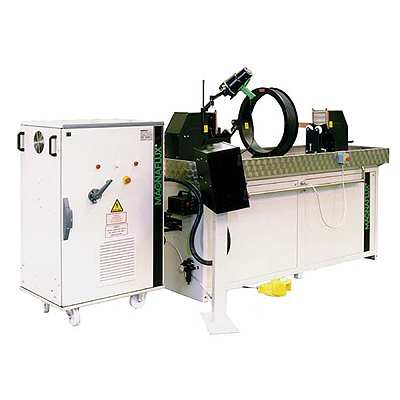

Магнитопорошковый дефектоскоп MAG 50/5H
Загрузка...Стационарный магнитопорошковый дефектоскоп Magnaflux MAG50/5H соответствует стандартам:
Соответствует стандартам:
- BS EN 60204-1: 1998
- EN 50081-2
- ГОСТ 21105-87
Соответствует директивам:
- L.V.D. 73/23/EEC
- Machinery 89/392/EEC
- E.M.C. 89/336/EEC
Магнитопорошковые (магнитные) дефектоскопы MAGNAFLUX серии MAG50/5Н — это установки для проведения магнитопорошкового контроля (МПК). Они обеспечивают универсальный выбор режимов для контроля различных деталей длиной от 1,5 до 3,5 метра.
Продольное намагничивание может быть произведено с использованием катушек различного диаметра, в зависимости от размеров контролируемых деталей.
Магнитопорошковый дефектоскоп MAG50/5Н оборудован баками для суспензии из нержавеющей стали на стальном каркасе, отдельными силовыми модульными блоками и отдельным пультом управления с удобным расположением кнопок. Установка MAG50/5Н представляет собой качественно новый подход в технологии магнитопорошковой дефектоскопии. Различные варианты включают модели, работающие либо только на переменном токе (AC), либо на переменном токе и полуволновом /полноволновом постоянном токе (DC), с диапазоном значений от 3000 Ампер до 30000 Ампер и быстрой настройкой источника питания для каждого индивидуального стенда. Возможно изготовление полностью встроенных стендов по индивидуальным заказам, в соответствии с конкретными условиями и учетом всех требований потребителя.
| Тип установки | MAG30-3A | MAG50-3H | MAG50-5H | MAG50-6F | MAG50-6FR | |
| Максимальный ток на выходе, А | 3000 только АС | 3000 AC/HWDC | 5000 AC/HWDC | 6000 FWDC | 6000 FWDC | |
| Размагничивание | затухающим АС | затухающим АС | затухающим АС | нет | обратный DC | |
| Рабочий режим | 1 секунда ON (Вкл.), 10 секунд OFF (Выкл.) | 0,5 секунды ON (Вкл.), 10 секунд OFF (Выкл.) |
||||
| Управление током | Через шкалу амперметра. Изменяется в пределах от 10 до 100% от максимально возможного значения. | |||||
| Диаметр намагничивающей катушки, мм стандартная дополнительная |
300 400,500,625 |
300 400,500, 625 |
300 400,500,625 |
300 400,500,625 |
300 400,500,625 |
|
| Давление в пневмосистеме, Бар | от 4 до 5 | |||||
| Изолятор | трехполюсной | |||||
| Требования к источнику питания | 380 или 415 В, 50 Гц, 1 фаза; для 2,5 метрового блока — 3 фазы | 380 или 415 В, 50 Гц, 3 фазы | ||||
| ЭДС в цепи в период максимального возбуждения тока. В | приблизительно 250 | приблизительно 95 | ||||
| Рекомендуемые предохранители, А | 125 | 50 | ||||
| Сечение силового кабеля на входе, мм2 | 70 | 25 | ||||
По особому заказу возможно обеспечение других электрических характеристик вплоть до 40000 Ампер.
