Малахит АС-12А
Загрузка...Системы Малахит АС-12А отличаются большим амплитудным динамическим диапазоном – 90 дБ (до 80 дБ для акустико-эмиссионных сигналов ) с дискретностью измерения амплитуд 0,5 дБ во всем диапазоне, что позволяет:
- одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи
- исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд
- использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни
- возможность использования для контроля оборудования во взрывопасных зонах
Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.
В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.
Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.
Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
Системы Малахит АС-12А выпускаются по техническим условиям АМ100.9805.00.000ТУ, согласованным в органах Госгортехнадзора РФ, имеют сертификат об утверждении типа средств измерений, зарегистрированы в Государственном реестре средств измерений и снабжаются свидетельством о первичной поверкe в органе Госстандарта.
Технические характеристики Малахит АС-12А
| Число независимых каналов | от 1 до 112 |
| Число каналов в одном системном блоке | от 1 до 8 или до 16 каналов в одном системном блоке |
| Стандартный частотный диапазон | 10 — 300 кГц |
| Число программируемых частот среза | 4 |
| Напряжение шума, приведенное ко входу (режим к.з.) | 3 мкВ эфф. |
| Измеряемые параметры |
|
| Программируемые временные параметры: интервалы контроля пика (ИКП), контроля длительности (ИКД) и контроля конца (ИКК) сигнала | 20 — 60000 мкс |
| Интервал контроля самоблокирования (ИКС), сек (с дискретностью 65535 мкс) | 1000 |
| Пиковая скорость регистрации сигналов в каналах | 5000 сигн/сек |
| Средняя скорость регистрации сигналов в системных блоках | 3000 сигн/сек |
| Параметрический вход, ФНЧ — 10 Гц, 3 диапазона | ±10 В, ±1 В, ±100 мВ, токовая петля 20 мА |
| Габариты и масса системных блоков: 8-канального и 16-канального | 240 x 375 x 147 мм, 7 кг 450 x 375 x 147 мм, 12 кг |
| Электропитание (8 каналов) | 220 В (30 Вт), или постоянный ток 12-15 В (1 А) |
| Обозначение системы | Количество каналов | Размеры, мм, не более |

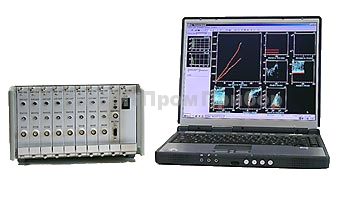

| Малахит АС-12А/8 | до 8 каналов | 240 x 375 x 150 |

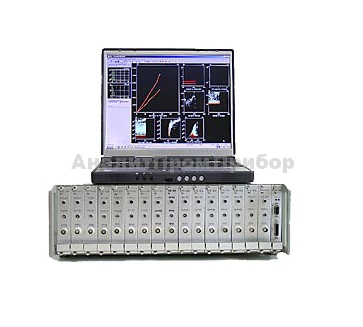

| Малахит АС-12А/16 | до 16 каналов | 460 x 375 x 150 |
| Малахит АС-12А/32 | до 32 каналов | 460 x 375 x 150 x 2 модуля |
| Малахит АС-12А/48 | до 48 каналов | 460 x 375 x 150 x 3 модуля |
| Малахит АС-12А/64 | до 64 каналов | 460 x 375 x 150 x 4 модуля |
| Малахит АС-12А/80 | до 80 каналов | 460 x 375 x 150 x 5 модулей |
| Малахит АС-12А/112 | до 112 каналов | 460 x 375 x 150 x 7 модулей |
