Машина 2168 УМТ для испытания фрикционных, антифрикционных и смазочных материалов на трение и износ
Загрузка...

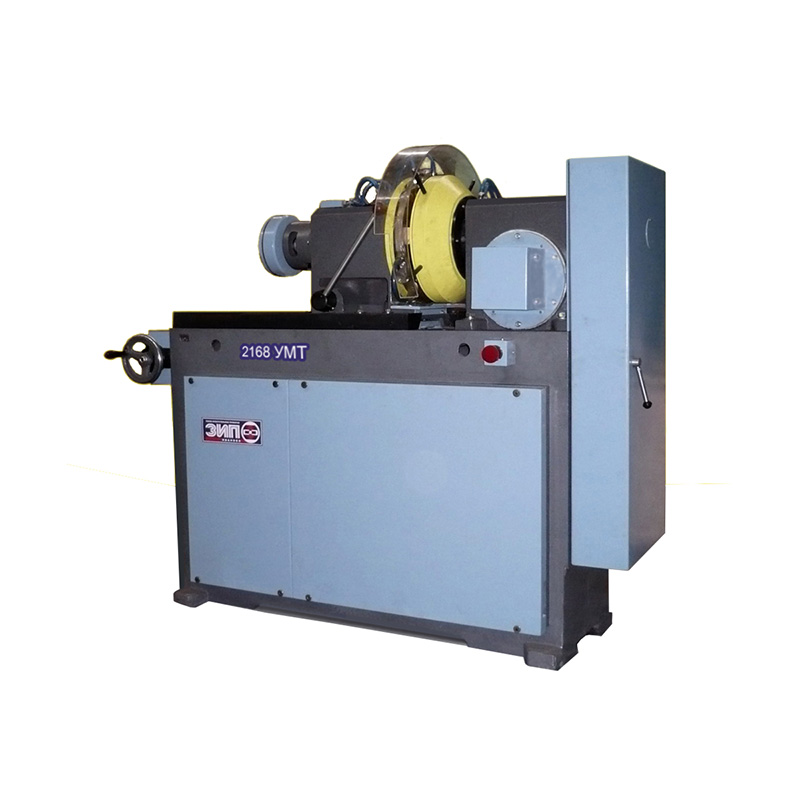

Машина универсальная 2168 УМТ , предназначена для испытания фрикционных, антифрикционных и смазочных материалов на трение и износ в широком диапазоне режимов.
Большой набор сменных приспособлений позволяет быстро перестраивать машину на различные схемы испытаний, моделирующих работу трибосопряжений в узлах трения.
Обеспечиваются схемы испытаний:
При вращении:
- диск-палец (Квз=0),
- кольцо-кольцо (Квз=1, фрикционная теплостойкость),
- вал-втулка,
- диск-колодка (тормоз).
При качательном движении:
- диск-колодка,
- вал-втулка,
- вал-трубки (виброизнос).
При возвратно-поступательном движении:
- стержень-палец (линейный контакт).
Привод машины – электромеханический с плавным регулированием скорости. Измеритель момента трения – электромеханический. Прижим образцов – пневматический (от сети или от баллона), измерение силы прижима – манометрическое. Охлаждение – водяное (от водопровода). Возможно программирование режимов испытаний.
В процессе испытаний измеряется момент трения, сила прижима, температура, частота вращения, путь трения. Возможен выход на ЭВМ. Машина устанавливается на виброопорах, специальный фундамент не требуется.
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |||
| Диапазоны измерения силы прижима, H по диапазонам | I: | от 200 до 1000 | |
| II: | от 1000 до 5000 | ||
| Диапазоны (I-IV) измерения частоты вращения, мин-1 | |||
| шпинделя | кривошипа (качение) | ||
| I | 15..150 | 6..60 | |
| II | 30..300 | – | |
| III | 150..1500 | — | |
| IV | 300..3000 | — | |
| Диапазоны измерения момента трения в диапазонах частоты вращения, Н·м | I и III | 4..40 | |
| II и IV | 2..20 | ||
| Число ступеней изменения частоты вращения вала | 10 | ||
| Радиусы установки образцов по схеме «палец-диск», мм | 60, 90, 120 и 150 | ||
| Пределы измерения угла качания образца, град. | ±(3..30) | ||
| Пределы измерения величины хода поступательного перемещения, мм | 0..14 | ||
| Максимальная мощность, кВт (питание) | 16 (3N, 380В, 50Гц) | ||
| Давление сжатого воздуха, МПа | 0,5..0,6 | ||
| испытательная установка | пульта управления | пульта силового | |
| Габаритные размеры, мм | 760 х 1750 х 1900 | 650 х 850 х 1700 | 600 х 750 х 900 |
| Масса, кг | 1200 | 230 | 30 |
