Машина ИИ 5018 а для испытания на трение и износ
Загрузка...

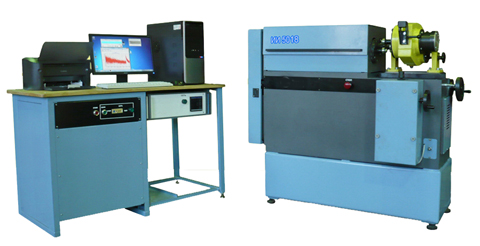

Универсальная машина ИИ 5018 предназначена для испытания на трение и износ металлов и сплавов, жестких конструкционных пластмасс и композитов.
Привод машины — электромеханический с плавным регулированием скорости. Измеритель момента трения на вращающемся валу нижнего образца — электромеханический, с бесконтактным токосъемом. Прижим образцов — пружинный с электрическим измерением силы. Охлаждение — водяное (от водопровода).
Обеспечиваются испытания по схемам:
- Диск – диск. При различных коэффициентах проскальзывания, в т. ч. при 0 % (технически чистое качение) и 100 % (верхний диск неподвижен).
- Диск – колодка. Моделирование тормозов.
- Вал – втулка.
Машина оснащена ПТК (программно-технический комплекс) в составе: компьютер, принтер, программное обеспечение. Назначением ПТК является прием и обработка информации, поступающей от испытательной машины в режиме позиционирования, подготовки к испытанию.
Испытания со смазкой проводятся в специальной камере.
В процессе испытаний измеряется момент трения, сила прижима, температура, частота вращения, путь трения. Машина устанавливается на виброопорах, специальный фундамент не требуется.
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |
| Диапазоны измерения силы прижима образцов, Н: | |
| диапазон 1 | от 200 до 2000 |
| диапазон 2 | от 500 до 5000 |
| Диапазоны измерения частоты вращения вала нижнего образца, мин-1 | |
| диапазон А | от 15 до 750 |
| диапазон Б | от 40 до 2000 |
| Коэффициенты проскальзывания образцов «диск-диск» (при одинаковых диаметрах), % | 0; 10; 15; 20 |
| Диапазоны измерения момента трения, Н.м: | |
| диапазон 1 | от 0,5 до 5 |
| диапазон 2 | от 1 до 10 |
| диапазон 3 | от 2 до 20 |
| Максимальная мощность, кВт | 3 (ЗN, 380В, 50Гц) |
| Габаритные размеры, мм | |
| установка испытательная | 1400x700x1300 |
| приборная стойка | 1600x650x1100 |
| Масса машины, кг | |
| установка испытательная | 550 |
| приборная стойка | 120 |
