Машина силовоспроизводящая МСВ-300/2МГ4М
Загрузка...
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

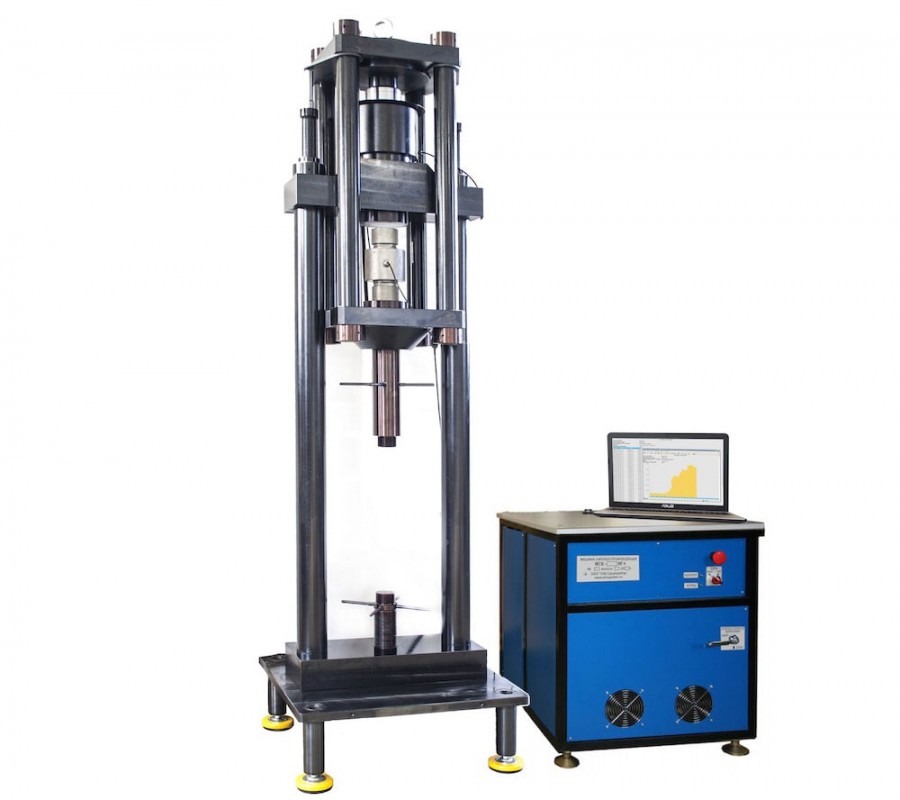

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой, реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Выборка зазоров и грубое нагружение обеспечивается гидронасосом с электроприводом. Точное поддержание и регулируемое изменение нагрузки обеспечивается следящей гидросистемой с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Технические характеристики МСВ-300/2МГ4М:
|
Наименование характеристик
|
Тип машины |
| МСВ-300/2МГ4М | |
|
Диапазон воспроизведения силы, кН
|
от 6 до 300 |
| Дискретность, Н (кН) | 0,2 (0,0002) |
| Пределы допускаемой относительной погрешности, % | ±0,02 |
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) |
| Колебание нагрузки в заданной точке, %, не более | 0,0003 |
| Скорость изменения нагрузки, кН/с | 0,001 … 5 |
|
Время выхода на заданное усилие (ступень), с, не более
|
30 |
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено |
|
Диапазон рабочих температур, °С
|
от +18 до +26 |
| Габаритные размеры силовой рамы**, мм, не более: | |
| − длина | 700 |
| − ширина | 850 |
| − высота | 2600 |
| Габаритные размеры шкафа управления, мм, не более: | |
| − длина | 740 |
| − ширина | 760 |
| − высота | 620 |
| Ход подвижной траверсы, мм, не менее | 900 |
| Скорость перемещения траверсы, мм/мин, не менее | 160 |
|
Минимальная высота зоны сжатия *, мм
|
300 |
| Минимальная высота зоны растяжения *, мм | 900 |
| Масса машины (масса шкафа управления)**, кг, не более | 900 (120) |
| Электрическое питание от сети переменного тока | |
| − напряжение, В | от 207 до 253 |
| − частота, Гц | от 49 до 51 |
| Потребляемая мощность, В·А, не более | 1500 |
| Вероятность безотказной работы за 10 000 ч | 0,95 |
| Срок службы, лет | 10 |
Комплект поставки МСВ-300/2МГ4М:
- Cиловая рама с реверсором и нагружающим гидроцилиндром,
- силоизмерительный тензодатчик класса точности С5,
- шкаф управления,
- внешний пульт управления,
- кабель связи с ПК,
- программное обеспечение,
- соединительный кабель датчика перемещения,
- сетевой кабель,
- комплект проставок,
- вилочные захваты,
- П-образные захваты,
- фиксаторы поворота реверсора,
- руководство по эксплуатации,
- паспорт,
- методика калибровки.
По спецзаказу: ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
