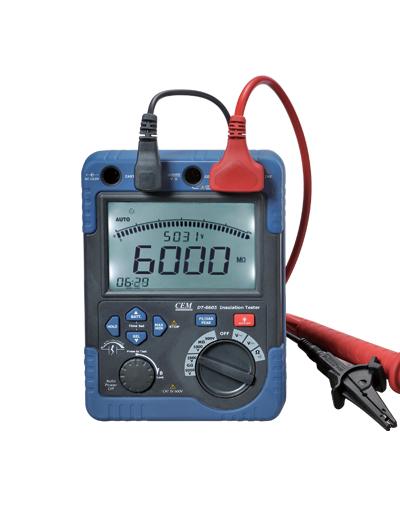

Мегаомметр цифровой CEM DT-6605
Загрузка...
Мегаомметр цифровой DT-6605 — высоковольтный измеритель сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.
Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний).
Особенности:
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 1500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения
- При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя
- Функция автоматического отключения питания прибора и проверки зарядки батареи
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время
- Измерение с учётом коэффициента поляризации (PI)
- Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail)
- С коэффициентом остаточной поляризации (DAR)
- Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail)
- Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА
- Функции удержания данных для измерений напряжения постоянного/переменного тока
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
CEM DT-6605:
| Измерение напряжения постоянного/переменного тока | |||
| Диапазон | Разрешение | Погрешность | |
| Напряжение постоянного тока |
0,5 — 600,0 В |
0,1 В |
±1,0% от снятия показаний ±5 число цифр |
|
Напряжение переменного тока (от 40 до 400Гц) |
0,5 — 600,0 В |
0,1 В |
±1,0% от снятия показаний ±5 число
цифр (от 40 до 60Гц) ±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц) |
| Измерение низкого сопротивления и прозвонка цепи | |||
| Диапазон | Разрешение | Погрешность | |
|
Сопротивление (автоматический выбор) |
0,1 — 600,0 Ом | 0,1 Ом | ±1,5% от снятия показаний ±10 число
цифр |
| 601 — 6,000 кОм | 0,001 кОм | ±1,5% от снятия показаний ±15
число цифр |
|
| Звуковой сигнал при прозвонке цепи: 50 Ом | |||
| Ток короткого замыкания: 200 мА | |||
| Напряжение испытания холостого хода: 4,5 В | |||
| Измерение сопротивления изоляции | ||||
| Номинальное напряжение | 500В | 1000В | 2500В | 5000В |
| Диапазон измерений (автоматически й выбор) | 0,005 — 6,000 МОм
6,01 — 60,00 МОм 60,1 — 600,0 МОм 0,61 – 6,00 ГОм |
0,005 — 6,000 МОм
6,01 — 60,00 МОм 60,1 — 600,0 МОм 0,61 – 6,00 ГОм |
0,05 — 60,00 МОм
60,1 — 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм |
0,05 — 60,00 МОм
60,1 — 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм |
|
Напряжение холостого хода |
Постоянный ток
500В +20%,-0% |
Постоянный ток
1000В +20%,-0% |
Постоянный ток
2500В +20%,-0% |
Постоянный ток
5000В +20%,-0% |
|
Номинальный ток |
1 — 1,2 мА
(при нагрузке в 0,5 МОм) |
1 — 1,2 мА
(при нагрузке в 1 МОм) |
1 — 1,2 мА
(при нагрузке в 2,5 МОм) |
1 — 1,2 мА
(при нагрузке в 5 МОм используйте сетевой адаптер) |
| Ток короткого замыкания | Около 1 мА | |||
|
Погрешность |
±2,5% от снятия показаний ±15 число цифр (при 0,005 — 600,0 МОм)
±3% от снятия показаний ±15 число цифр (при 0,61 — 6,00 ГОм) ±4% от снятия показаний ±15 число цифр (при 6,1 — 60,0 ГОм) |
|||
|
Диапазон напряжений на мониторе |
от 5 до 6000В постоянного тока (разрешение 1В); погрешность ±1,5% от снятия
показаний ±5 число цифр Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В. |
|||
Комплект поставки CEM DT-6605:
| № | Описание | Количество |
| 1. | Руководство по эксплуатации. Паспорт | 1 шт. |
|
2. |
Один щуп чёрного тестового провода с одним зажимом
«крокодил» |
1 шт. |
|
3. |
Один щуп зелёного тестового провода с одним зажимом
«крокодил» |
1 шт. |
|
4. |
Один щуп красного тестового провода с одним зажимом
«крокодил» |
1 шт. |
|
5. |
Два щупа красного тестового провода с одним зажимом
«крокодил» |
1 шт. |
| 6. | Батареи R14 по 1,5В | 8 шт. |
| 7. | Ящик для инструментов | 1 шт. |
| 8. | Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А) (Приобретается отдельно за дополнительную плату) | 1шт. |
