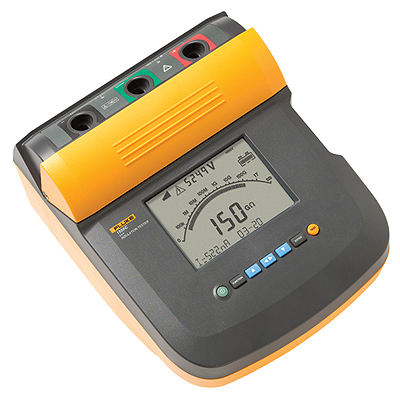

Мегаомметр Fluke 1550C/Kit
Загрузка...
Мегаомметр Fluke 1550C/Kit – современный прибор для проверки качества изоляционных свойств шин, трансформаторов, высоковольтных кабелей или различных распределительных устройств. Важным преимуществом прибора, по сравнению с другими устройствами своего класса, является широкий диапазон генерируемого напряжения для проведения испытаний – до 5 кВ.
Особенности измерителя сопротивления Fluke 1550C/Kit
- Широкий диапазон фиксируемого сопротивления изоляции от 200 кОм до 2 ТОм.
- Измерение токов ёмкостных и токов утечки.
- Фиксирование степени старения и устойчивости изоляции.
- Сигнализация о наличии пробоя в изоляции.
- Проверка на пробой как линейным, так и ступенчатым приращением напряжения.
В ходе осуществления замеров мегаомметром Fluke 1550C/Kit вы можете варьировать испытательное напряжение и выбирать продолжительность замеров сопротивления изоляции. Для настройки продолжительности измерений прибор имеет встроенный таймер, который можно выставить в интервале от 0 до 99 минут.
Дисплей прибора – крупный, выполненный по цифро-аналоговой схеме. То есть помимо числовых показателей вы можете просматривать данные в виде гистограммы. Показания считываются легко при различных условиях. Возможно сохранение замеров на внутренней памяти устройства – до 99 групп данных. Для удобства поиска, каждый сохранённый результат помечается прибором с помощью цифровой метки.
Инфракрасный адаптер и специальное программное обеспечение в комплекте с мегаомметром Fluke 1550C/Kit позволяют загружать результаты измерений в ПК для их дальнейшего анализа и обработки.
Прибор создан с расчётом на промышленную эксплуатацию, поэтому в его функционал входит система звуковых оповещений при достижении опасной отметки измеряемых параметров. Учитывая специфику работы прибора с сетями высокого напряжения, мегаомметр соответствует стандартам безопасности CAT IV 600 В и CAT III 1000 В. Степень защищённости корпуса измерителя сопротивления Fluke 1550C/Kit – IP-40. Благодаря этому прибор можно без опасений использовать в запыленных помещениях.
Элементом питания прибора является перезаряжаемый аккумулятор на 12В. Одного заряда хватает на проведение 750 замеров. Также вы можете подключить устройство к сети 220 В и использовать его в качестве стационарного измерителя.
Включение мегаомметра Fluke 1550C/Kit в Госреестр средств измерений, позволяет проходить поверку с подтверждением результатов соответствующей сертификацией. Это даёт возможность использовать данные по замерам при составлении официальных заключений.
Технические характеристики измерителя Fluke 1550C/Kit:
| Fluke 1550C/Kit | |||
|---|---|---|---|
| Испытательное напряжение | Диапазон | Погрешность (± показаний) | |
| 250 В | < 200 кОм | не нормируется | |
| от 200 кОм до 5 ГОм | 5% | ||
| от 5 ГОм до 50 ГОм | 20% | ||
| > 50 Гом | не нормируется | ||
| 500 В | < 200 кОм | не нормируется | |
| от 200 кОм до 10 ГОм | 5% | ||
| от 10 ГОм до 100 ГОм | 20% | ||
| > 100 ГОм | не нормируется | ||
| 1000 В | < 200 кОм | не нормируется | |
| от 200 кОм до 20 ГОм | 5% | ||
| от 20 ГОм до 200 ГОм | 20% | ||
| > 200 ГОм | не нормируется | ||
| 2500 В | < 200 кОм | не нормируется | |
| от 200 кОм до 50 ГОм | 5% | ||
| от 50 ГОм до 500 ГОм | 20% | ||
| > 500 ГОм | не нормируется | ||
| 5000 В | < 200 кОм | не нормируется | |
| от 200 кОм до 100 ГОм | 5% | ||
| от 100 ГОм до 1 ТОм | 20% | ||
| > 1 ТОм | не нормируется | ||
| 10000 В | < 200 кОм | не нормируется | |
| Диапазон | Погрешность | ||
| Измерение тока утечки | от 1 нА до 2 мА | ± (5 % + 2 нА) | |
| Измерение емкости | от 0,01 мкФ до 15,00 мкФ | ± (15 % показаний + 0,03 мкФ) | |
| Таймер | Диапазон | Разрешение | |
| от 0 до 99 минут | Уставка: 1 минута | ||
| Индикация: 1 секунда | |||
| Предупреждение о цепи под напряжением | Диапазон предупреждения | Погрешность напряжения | |
| от 30 В до 660 В перем./пост., 50/60 Гц | ± (15 % + 2 в) | ||
| Диапазон гистограммы | от 0 до 1 ТОм |
|---|---|
| Погрешность испытательного напряжения | -0 %, +10 % при токе нагрузке 1 мА |
| Подавление наведенного тока из сети | Максимум 2 мА |
| Скорость заряда для емкостной нагрузки | 5 секунд на мкФ |
| Скорость разряда для емкостной нагрузки | 1,5 с/мкФ |
| Дисплей | 75 мм x 105 мм |
| Питание | Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12 |
| Вход зарядного устройства (Перем.) | 85 — 250 В перем. напр. 50/60 Гц 20 ВА |
| Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки. | |
| Размеры | 170 мм x 242 мм x 330 мм (6,7 дюймов x 9.5 дюймов x 13 дюймов) |
| Вес | 3,6 кг (7,94 фунтов) |
| Температура (рабочая) | от -20 ºC до 50 ºC (от -4 ºF до 122 ºF) |
| Temperature (storage) | -20 ºC to 65 ºC (-4 ºF to 149 ºF) |
| Влажность | от 80 % до 31 ºC, линейно уменьшается до 50 % при 50 ºC |
| Высота | 2000 м |
| Степень защиты корпуса | IP40 |
| Защита входа от перегрузки | 1000 В перем. |
| Электромагнитная совместимость | EN 61326 |
| Категория безопасности | CAT III 1000 В, CAT IV 600 В |
| Степень загрязнения | 2 |
Погрешность тестера нормируется в течение одного года после калибровки в диапазоне рабочих температур от 0 °С до 35 °С. Для рабочих температур вне указанного диапазона (от -20 °С до 0 °С и от 35 °С до 50 °С), следует добавить ±0,25% на °С, в пределах 20% от диапазона следует добавить ±1% на °C.
