Мегаомметры ЭС0210/1, ЭС0210/1г
Мегомметр или мегаомметр (от мега…, ом и …метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметр применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.
При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.
Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.
Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.
В мегаомметрах ЭС0210/1, электронный измеритель выполнен на двух логарифмических усилителях. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.
Технические характеристики:
| Марка | Диапазон измерений, МОм | Выходное напряжение на зажимах, В |
| ЭС0210/1, ЭС0210/1Г | 0-5, 5-1000, | 100± 10, 250± 25, 500± 50 |
- Класс точности мегаомметров 2,5.
- Предельные значения погрешностей измерения сопротивления изоляции выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой. Для мегаомметров ЭС0210/3, ЭС0210/3Г при измерении сопротивлений в диапазоне измерения 500-100000 МW (шкала IIх10) погрешность измерения нормирована только на напряжение 2500 V.
- При измерении сопротивления изоляции токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э” с землей не соединять!
- Питание мегаомметров ЭС0210 осуществляется от сети переменного тока напряжением 220В, питание мегаомметров ЭС0210Г – от встроенного электромеханического генератора. Скорость вращения рукоятки генератора – (120-144) оборотов в минуту.
- Оперативный ток при закороченных зажимах находится в пределах (0,6± 0,2) mA.
- Время установления показаний не более 15 s. Время заряда емкости объекта, величиной не более 0,5 m F, не превышает 15 s.Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42V), который был заряжен до напряжения 2500 V не превышает 4 s.
- Режим работы прерывистый.
- Масса мегаомметров ЭС0210 без комплекта шнуров не более 1,9 кг.
- Масса мегаомметра с комплектом шнуров и футляром не более 2,8 кг..
- Норма средней наработки на отказ — 12500 часов, средний срок службы 10 лет.

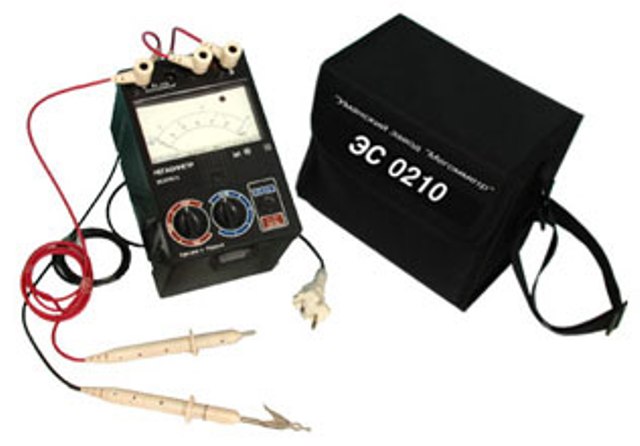

Комплектация:
- мегаомметр (мегомметр),
- шнуры,
- сумка,
- встроенный вольтметр
