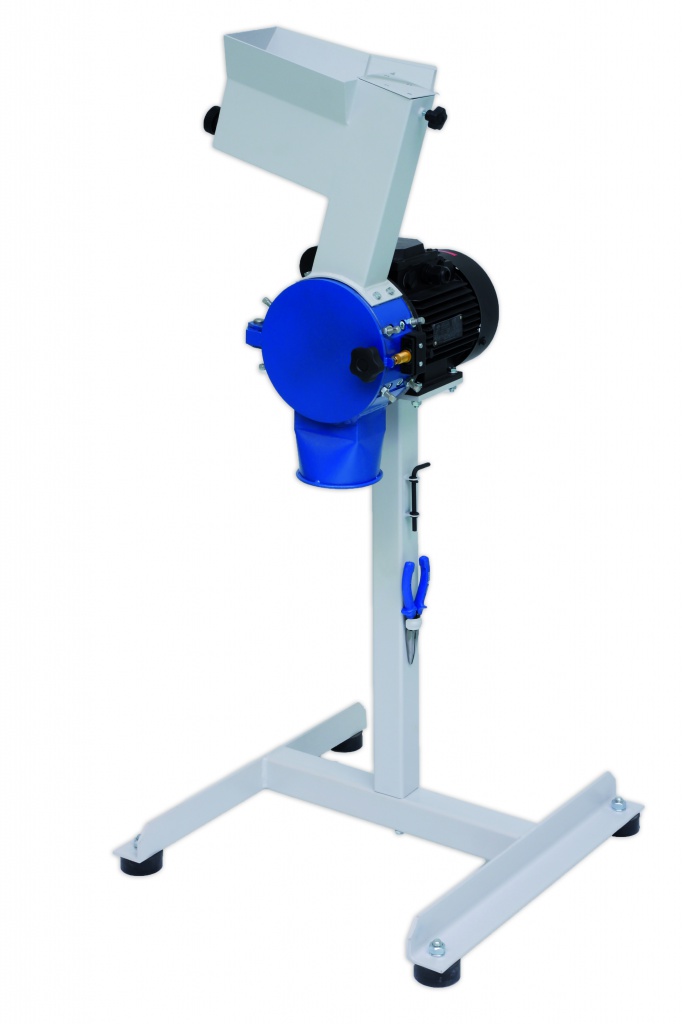

Мельница ножевая РМ 120
Загрузка...
Мельница ножевая роторная РМ 120 предназначена для измельчения волокнистых, полимерных и растительных материалов.
Мельница ножевая роторная — оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: в пищевой, химической и фармацевтической.
Описание устройства
В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, основание и электродвигатель. На основании установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.
Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных- на роторе.

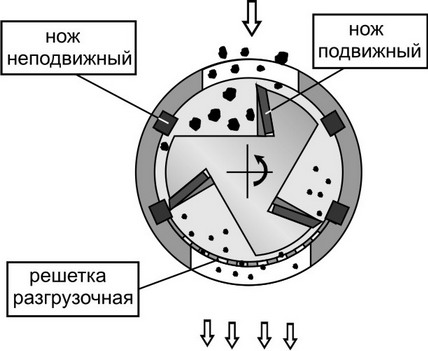

Принцип работы
Подаваемый через загрузочную воронку измельчаемый материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами ротора и корпуса. Измельченный материал проходит сквозь отверстия разгрузочной решетки и разгружается в приемную емкость.
Примеры применения
Волокнистые материалы, термопласты, пластмассы, резина, каучук, полимеры, медицинские и фармацевтические препараты, материалы растительного происхождения, пищевые добавки, корма.
Достоинства ножевой мельницы:
- Возможность получения различной крупности измельченного продукта за счет:
- подбора размера отверстий разгрузочной решетки;
- установки различного количества ножей корпуса.
- Увеличенный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора;
- Точность установки зазора между ножами ротора и корпуса обеспечивает сдвиговые деформации в частицах измельчаемого материала и минимальное переизмельчение;
- Загрузочная воронка позволяет подавать в камеру дробления как сыпучие, так и волокнистые материалы.
|
Технические характеристики |
|
| Размеры загрузочного окна, мм |
60х80 |
| Размеры ротора, мм (длина х диаметр) |
80х120 |
| Крупность исходного материала, мм, не более |
20 |
| Размер частиц конечного продукта, мм |
0,5-15,0 |
| Мощность электродвигателя, кВт |
1,1/1,5 |
| Напряжение питания, 50 Гц, В |
380/220 |
| Габаритные размеры, мм (длина х ширина х высота) |
550х550х1185 |
| Масса, кг |
46 |
| Материал ножей – инструментальная сталь |
9ХС, 40Х, ХВГ |
Базовый комплект:
- мельница с электродвигателем (220В) на стойке опорной;
- специальный инструмент и принадлежности: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.).
- Решетка разгрузочная из перфорированного полотна с отверстиями Ø 3мм
* можно выбрать решетку с другими размерами отверстий
Рекомендуемая комплектация:
- базовый комплект
- нож ротора (3 шт.)
- нож корпуса (4 шт.)
- тара и упаковка
ЗИП:
- Нож ротора (3 шт.)
- Нож корпуса (4 шт.)
Комплектующие изделия:
- Электродвигатель мощностью 1,5 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 220 В)
- Электродвигатель мощностью 1,1 кВт, с частотой вращения 1 500 об./мин, (напряжение питания ~ 380 В)
Технологические опции:
- Пульт управления ПУ 3 — 02 (~380 В)
- Пульт управления ПУ1 — 01 (~220 В)
- Опора с питателем
- Совок загрузочный (объем 1,2 л.)
- Совок (объем 0,07 л.)
- Решетка разгрузочная толщиной 0,6 мм, перфорация, с отверстием Ø 0,8 мм
- Решетка разгрузочная толщиной 0,8 мм, перфорация, с отверстием Ø 1,1 мм
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 1,5 мм
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 2,0 м
- Решетка разгрузочная толщиной 1.5 мм, перфорация, с отверстием Ø 2,0 м
Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 3,0 м - Решетка разгрузочная толщиной 1.5 мм, перфорация, с отверстием Ø 3,0 м
- Решетка разгрузочная толщиной 1.5 мм, лазерная резка, с отверстием Ø 3,0
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 4,0 м
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 4,0 м
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 5,0 м
- Решетка разгрузочная толщиной 1,5 мм, перфорация, с отверстием Ø 5,0 м
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 5,0
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 6,0 мм
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 6,0 мм
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 8,0 мм
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 8,0 мм .
- Решетка разгрузочная толщиной 1 мм, перфорация, с отверстием Ø 10,0 мм
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 10,0 мм
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 12,0 мм
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 15,0 мм
- Решетка разгрузочная толщиной 1,5 мм, лазерная резка, с отверстием Ø 20,0 мм
- Решетка разгрузочная толщиной 1,5 мм, перфорация, с отверстием □ 5,0 мм
- Решетка разгрузочная толщиной 1,5 мм, перфорация, с отверстием □ 10,0 мм
