Микропроцессорная газоаналитическая система СТМ-30
Загрузка...Сигнализатор СТМ-30 – это стационарный автоматический прибор непрерывного действия, который предназначен для обеспечения безопасности взрыво- и пожароопасных объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование взрывоопасных концентраций горючих газов и паров.
СТМ-30 осуществляет непрерывный автоматический контроль довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачу сигнализации о превышении установленных пороговых значений, а также коммутацию внешних цепей при срабатывании сигнализации.

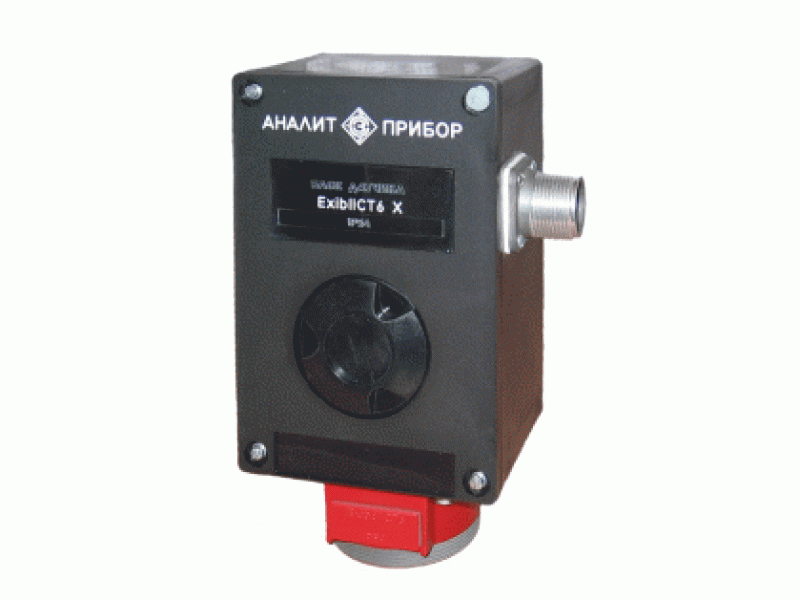

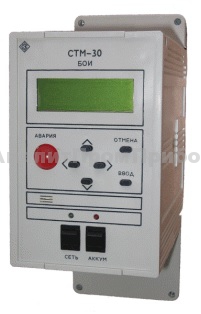

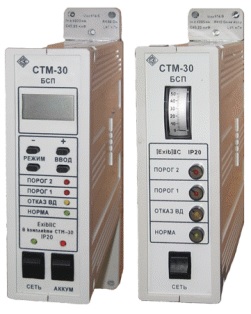

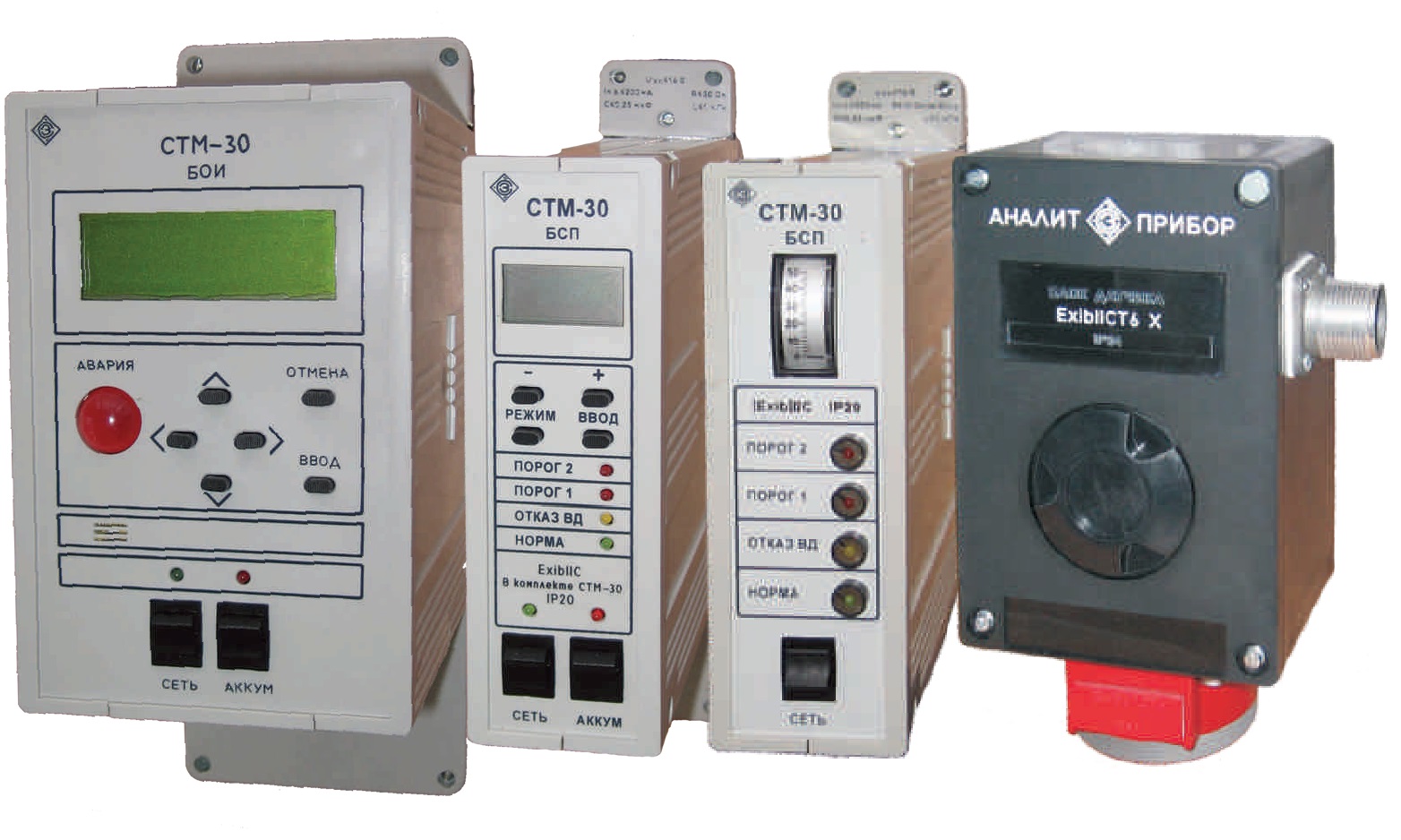

Конструктивно СТМ-30 состоит из блока сигнализации и питания (БСП), блока датчика (БД) и/или выносного датчика (ВД). Исполнения СТМ-30, СТМ-30-02, СТМ-30-04 и СТМ-30-06 также комплектуются блоком обработки информации БОИ, который позволяет осуществлять сбор информации с БСП других СТМ-30 (до 16 БСП на каждый БОИ), ее накопление, хранение и передачу в информационную систему по цифровому интерфейсу RS232 или RS485.
Принцип действия – термохимический.
Способ отбора пробы – диффузионный или принудительный, в зависимости от исполнения.
Особенности:
- конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (максимально – 1584 контроля);
- срок службы термохимического датчика – 3 года при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ;
- сигнализаторы относятся к взрывозащищенному оборудованию и имеют маркировку взрывозащиты:
— [Exib]IIC – БСП сигнализаторов, предназначается для установки вне взрывоопасных зон;
-1ExibIICT6 Х – БД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
— 1ExibdIICT 6 — ВД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
-1ExibIICT3 X – БД сигнализаторов СТМ-30-06, -07, -52 и -56;
— 1ExibIICT3 – ВД сигнализаторов СТМ-30-06, -07, -52 и -56. - диапазон рабочих температур: для БСП и БОИ – от плюс 1 до плюс 50 оС, для БД и ВД – от минус 60 до плюс 150 оС (в зависимости от исполнения);
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: БД, ВД – IP54, БОИ, БСП – IP20;
- межкалибровочный интервал – 6 месяцев;
- межповерочный интервал – 1 год;
- гарантийный срок – 18 месяцев для прибора, 12 месяцев для термохимического датчика. Исчисляется с даты отгрузки потребителю.
СТМ-30:
| Характеристики СТМ-30 | Значения | Примечание |
| Диапазон измерения СТМ-30:
— % НКПР — % об. (по метану) |
0 — 50 0 — 2,5 |
для СТМ-30-30, СТМ-30-31 |
| Диапазон показаний СТМ-30,
— % НКПР — % об. (по метану) |
0 — 100 0 — 5,0 |
для СТМ-30-30, СТМ-30-31 |
| Диапазон настройки порогов: | от 1,5 до 51,2 % НКПР | |
| Стандартная установка порогов:
— % НКПР — %об. (для СТМ-30-30, СТМ-30-31) |
1-й 2-й
7 11 1 2 |
пороги регулируемые |
| Основная абсолютная погрешность, % НКПР, не более:
— для измерения
— для сигнализации |
по метану
± 5 ± 0,25 %об. ± 2,5 ± 0,1%об. |
для СТМ-30-30, СТМ-30-31
для СТМ-30-30, СТМ-30-31 |
| Взрывозащита:
— БСП — БД сигнализаторов СТМ-30, -05, -50, -51, -53…-55, -57 — ВД сигнализаторов СТМ-30, -05,-50, -51, -53…-55, -57 — БД сигнализаторов СТМ-30-06, -07, -52, -56 — ВД сигнализаторов СТМ-30-06, -07, -52, -56 |
[Exib]IIС 1ExibIICT6 Х 1ExibdIICT6 1ExibIICT3 Х 1ExibdIICT3 |
|
| Степень пылевлагозащиты:
— БСП — БД, ВД |
IP20 IP54 |
|
| Время срабатывания сигнализации, с, не более | 7 | по уровню 0,6 |
| Время прогрева сигнализатора СТМ-30, мин, не более | 10 | |
| Время непрерывной работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее | 4320 | |
| Расход контролируемой среды для сигнализаторов с принудительной подачей контролируемой среды, не менее, дм3/ч. | 48 | |
| Выходной унифицированный сигнал, мА
— цифровой |
4 – 20
RS232, RS485 |
нагрузка не более 500 Ом
с БОИ |
| Срабатывание “сухих” контактов реле при срабатывании сигнализации:
— предварительной — аварийной — неисправности |
одна группа две группы одна группа |
|
| Длина линии связи БСиП с блоком датчика, м, не более: | 1 000 | с R жилы не более 10 Ом |
| Число проводников линии связи | 3 | 2 с цифровой индикацией |
| Питание СТМ-30, В:
— переменное — резервное постоянное |
220 24 |
модиф. с циф. индикацией |
| Потребляемая мощность СТМ-30, не более
— при питании от сети переменного тока — при питании от внешнего резервного источника постоянного тока |
10 ВА 10 Вт |
|
| Габаритные размеры СТМ-30, мм:
— БОИ — БСиП — блок датчика для СТМ-30,-01, -50, -54 — блок датчика для СМТ-30-02, -03, -51, -55 — блок датчика для СТМ-30-04, -05, -53, -57 — блок датчика для СТМ-30-06,-07, -52, -56 — выносной датчик для СМТ-30-02, -03, -06, -07, -51, -52, -55, -56 — вынсоной датчик для СТМ-30-04, -05 |
303х118х230
303х56х230 270х130х105 264х100х105 200х180х155 266х100х205 130х65х205 200х180х155 |
Масса, кг, не более:
2,2 1,9 1,5 2,0 2,9 2,4 1,0 2,9 |
| Средняя наработка на отказ сигнализаторов в условиях эксплуатации не менее, ч | 30000 | при этом допускается замена ТХД или комплекта ЧЭ, выработавших свой ресурс |
| Срок службы СТМ-30, лет, не менее*: |
10 |
при условии своевременной замены комплекта ЧЭ ТХД, в соответствии с их сроком службы |
| Гарантийный срок, мес.:
-сигнализатор СТМ-30, — ТХД |
18 12 |
|
| Температура окружающей среды, ° С:
— для БСиП и БОИ — для блока датчика с цифровой индикацией — для блока датчика без цифровой индикации — для выносного датчика: высокотемпературный — с принудительной подачей |
от 1 до +50 от -40 до + 50 от -20 до + 50 от -60 до + 50 от 1 до + 150 от 1 до +50 |
для СТМ-30-30, СТМ-30-31 |
| Атмосферное давление | от 84 до 106,7 кПа
(от 630 до 800 мм рт. ст.), |
место размещения на высоте до 1000 м над уровнем моря |
| Относительная влажность:
— БСП — остальные составные части сигнализатора |
от 30 до 80 % при температуре 35 °С от 30 до 95 % при температуре 35 °С |
|
| Параметры искробезопасных цепей БСП сигнализаторов:
— максимальное выходное напряжение Uо |
Uо — 16 В |
Примечание:
* Средний полный срок службы БД (ВД) обеспечивается:
- для ВД при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88 – 10 лет;
- для ВД при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 – 3 года;
- для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД, — 3 года;
- для комплекта ЧЭ при наличии в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД, — 1 год.
Критерием предельного состояния сигнализаторов является экономическая нецелесообразность восстановления.
Комплект поставки СТМ-30:
- Сигнализатор СТМ-30
- Комплект ЗИП к СТМ-30
- Комплект монтажных частей
- Ведомость эксплуатационных документов
- Комплект эксплуатационных документов
