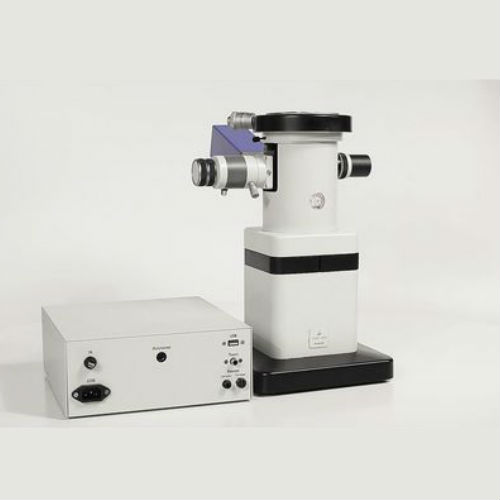

Главная Товары Микроскопы Медицинские и биологические микроскопы Микроскоп интерференционный автоматизированный (динамический) МИА-Д

МИА-Д предназначен для измерения профиля поверхности отражающих динамических объектов в микро- и нанодиапазоне, а также распределения показателя преломления прозрачных динамических объектов (при использовании специальной кюветы). Использование высокоскоростной камеры позволяет проводить измерения с частотой 50 Гц.

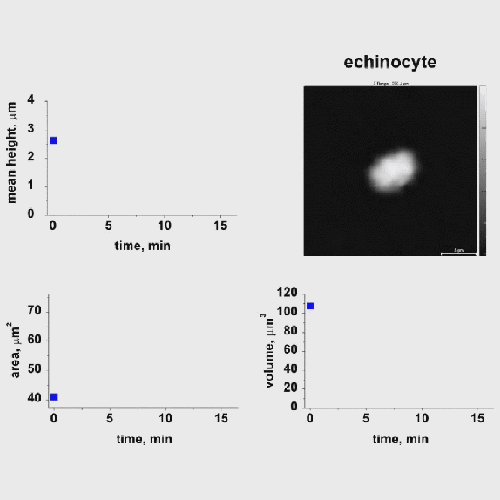

МИА-Д может использоваться в биологии для исследования динамики микробиологических объектов без окрашивания.

В составе  имеются две видеокамеры для двух различных полей зрения.

Принцип действия основан на интерференции световых пучков лазерного излучения, отраженного от опорного зеркала и поверхности измеряемого изделия.

Особенности МИА-Д:

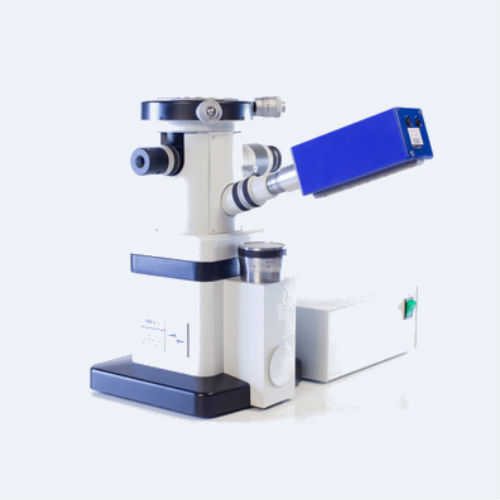

Основой микроскопа является микроинтерферометр МИИ-4М, построенный по схеме интерферометра Линника. Для автоматизации измерений реализован метод дискретного фазового сдвига при помощи управляемого от компьютера зеркала на пьезоэлементе (пьезозеркала), встроенного в опорное плечо микроинтерферометра. Интерференционные картины при различных положениях пьезозеркала регистрируются с помощью встроенной цифровой ПЗС камеры и передаются в персональный компьютер, где производится их обработка в автоматическом режиме.

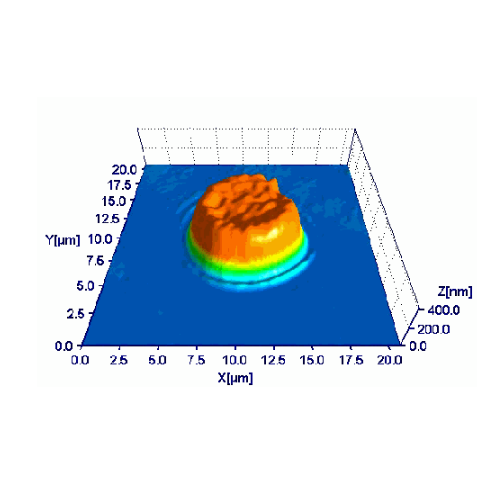

В результате обработки восстанавливается оптическая разность хода, соответствующая измеряемому профилю поверхности.

Технические характеристики МИА-Д:

Поле зрения
— канал 1, мкм
— канал 2, мкм

135 × 180
32 × 44
Диапазон измерения высот, мкм
0,001 ÷ 3 (15*)
Разрешающая способность
— в плоскости XY, мкм
— по оси Z (на частоте), Å

0,5
1,3
Диапазон измерения показателя преломления
1 ÷ 2
Абсолютная погрешность измерения показателя преломления
1•10-3
Числовая апертура микрообъектива
0,65
Пределы перемещения для фокусировки, мм
3
Увеличение, крат
33,4
Пределы перемещения интерференционной головки по вертикали, мм
± 1,5
Цена деления шкалы барабана микрометрического винта интерференционной головки, мм
0,003
Источники излучения
лазеры
Длина волны, мкм
0,473; 0,532; 0,635;
Алгоритм реконструкции
метод фазовых шагов
Размерность изображения, пиксель
1392 х 1040
Время измерения и обработки, сек
30
Электропитание от сети переменного тока
– напряжение питания, В
– частота, Гц

220 ± 22
50 ± 1
Потребляемая мощность, не более Вт
250
Габаритные размеры, мм
340 × 370 × 380
Масса, кг
30
* – при использовании осветительного блока с несколькими длинами волн
Все поставляемое оборудование ВНИИОФИ прошло первичную поверку

Комплект поставки МИА-Д:

  • Микроскоп МИИ-4М — 1 шт.;
  • Узел опорного зеркала — 1 шт.;
  • Цифровая КМОП-камера Fastvideo-300 — 1 шт.;
  • Плата ввода изображения — 1 шт.;
  • Блок освещения и управления — 1 шт.;
  • Волоконно-оптический жгут — 1 шт.;
  • Диск с программным обеспечением — 1 шт.;
  • Компьютер — 1 шт.;
  • Монитор — 1 шт.;
  • Кабели — 5 шт.;
  • Руководство по эксплуатации, включая методику поверки — 1 шт.
