Микроскоп Микромед И ЛЮМ

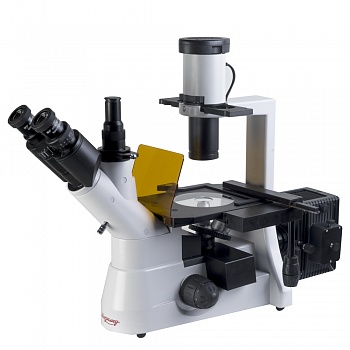

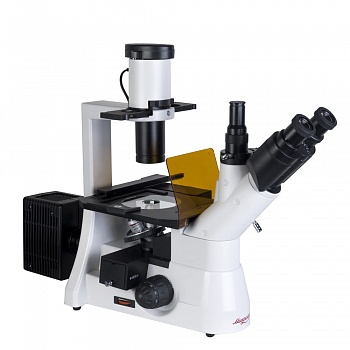

Микроскоп тринокулярный инвертированный люминесцентный МИКРОМЕД И ЛЮМ предназначен для исследований малоконтрастных клеточных культур тканей, осадков жидкостей и т.п., находящихся в специальной посуде. Исследования объектов проводятся в проходящем свете по методу светлого поля и фазового контраста, а так же в свете видимой люминесценции.
Микроскоп может применяться в области медицины, клеточной и молекулярной биологии, биотехнологии, фармакологии, токсикологии, вирусологии, гидробиологии, сельского хозяйства, экологии.
Толщина объекта исследования не играет роли, так как перевернутая конструкция микроскопа (освещение объекта сверху, наблюдение — снизу) позволяет исследовать габаритные объекты или объекты, расположенные в специальной посуде (чашках Петри, планшетах Террасаки, колбах и т.п.), а также просмотр питательной среды под монослоем. Осветительная система микроскопа рассчитана для работы с лабораторной посудой высотой до 70 мм, возможна установка посуды высотой до 150 мм. Объективы микроскопа планахроматической коррекции имеют увеличенный рабочий отрезок, что позволяет просматривать объекты (клеточный монослой) в лабораторной посуде с толщиной дна до 1,5 мм, а так же просмотр питательной среды над монослоем.
Исследования малоконтрастных объектов выполняются с применением фазовоконтрастных объективов увеличений 10 РН, 20 РН.
В люминесцентый модуль установлены 2 стандартных кубика люминесценции (голубой и зеленый). Третья открытая позиция позволяет быстро переходить пользователю с метода флуоресценции на метод светлого поля.

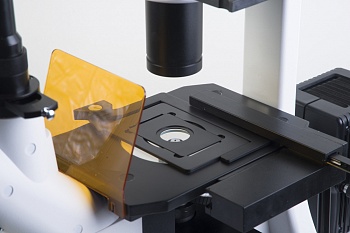

Перемещение посуды на предметном столике осуществляется вручную или накладным препаратоводителем с коаксиальными рукоятками управления (входит в стандартный комплект микроскопа). Для установки посуды больших габаритов поверхность предметного столика может быть увеличена дополнительной приставкой (входит стандартный в комплект микроскопа).
На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в третий вертикальный выход визуальной насадки.
Важно:
- При установке лампы не касайтесь руками стеклянного корпуса лампы.
- Отпечатки пальцев и грязь могут снизить яркость и привести к разрушению лампы.
- Нельзя выключать ртутную лампу ранее, чем через 15 минут после ее зажигания.
- Повторное включение ртутной лампы возможно только через 15-20 минут после ее выключения.
- Увеличение микроскопа, крат: 40 — 400 (640*; 800* — опция)
- Спектральный диапазон возбуждения люминесценции, нм: 410-550
- Спектральный диапазон исследуемой люминесценции, нм: 515-700
- Визуальная насадка: тринокулярная, диоптрийная настройка +-5 диоптрий на правом тубусе, посадочный диаметр окуляров 30 мм
- Угол наклона визуальной насадки, град: 45
- Регулируемое межзрачковое расстояние, в пределах, мм: 50-75
- Увеличение насадки: 1
- Окуляры: широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* — опция)
- Револьверное устройство: на 5 объективов
- Тип коррекции объективов: длиннофокусные планахроматы, для работы в свете видимой люминесценции, рассчитаны на длину тубуса «бесконечность»
- Объективы: 4x/0,1; 10x/0,25 фазовый; 20x/0,40 фазовый; 40x/0,6
- Предметный столик, мм: 170×240
- Диапазон перемещения препарата, мм: 80х120
- Конденсор, числовая апертура:0,3
- Источник проходящего света: лампа галогеновая 12 В, 30 Вт
- Источник люминесцентного света: лампа ртутная 100 Вт
- Источник питания — сеть переменного тока, В/Гц: 220+-22/50
- Габаритные размеры, мм: 700 х 320 х 500
- Масса, не более, кг: 10
Комплектность:
- Штатив микроскопа со встроенным источником питания, кронштейном осветителя и тринокулярной насадкой с углом наклона 45º — 1
- Осветитель — 1
- Держатель светофильтров — 1

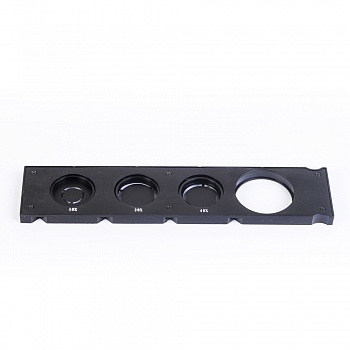

- Фазово-контрастное устройство (каретка) — 1
- Блок люминесцентных фильтров (синий, зеленый) — 1 — В штативе

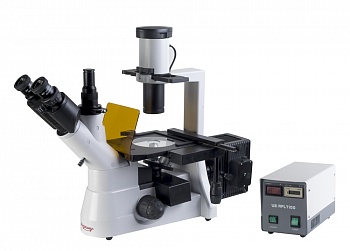

- Фонарь ртутной лампы — 1
- Блок питания фонаря ртутной лампы — 1
- Пятигнездный револьвер с объективами — 1 — На штативе
- Объектив Plan 4х/0,10/- — 1
- Объектив Plan 10х/0,25 /- — 1 — фазовый
- Объектив LPlan 20х/0,40 /1,50 — 1 — фазовый
- Объектив LPlan 40х/0,60 /1,50 — 1
- Окуляр 10х/22 — 2
- Окуляр 10х/22 с сеткой (цена деления 0,1 мм) — 1 — Поставляется по доп.заказу
- Окуляр 10х/22 со шкалой (цена деления 0,1 мм) — 1 — Поставляется по доп.заказу
- Окуляр 5х/18 — 2 — Поставляется по доп.заказу
- Окуляр 12,5х/12 — 2 — Поставляется по доп.заказу
- Окуляр 16х/16 — 2 — Поставляется по доп.заказу
- Окуляр 20х/12 — 2 — Поставляется по доп.заказу

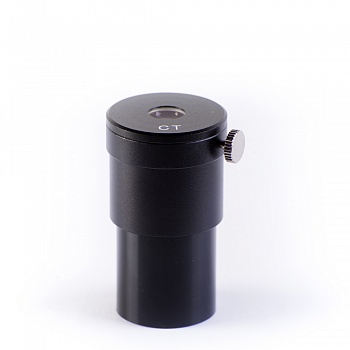

- Микроскоп «СТ» — 1
- Предметный стол 170х240 мм — 1 — На штативе

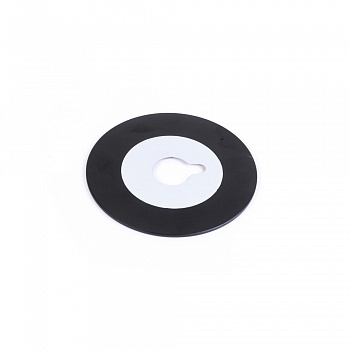

- Вкладыш на предметный стол круглый — 2 — Один из стекла

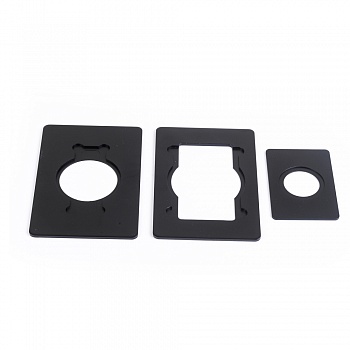

- Вставка к предметному столу — 1
- Препаратоводитель — 1
- Рамка — 1
- Защитный экран — 1

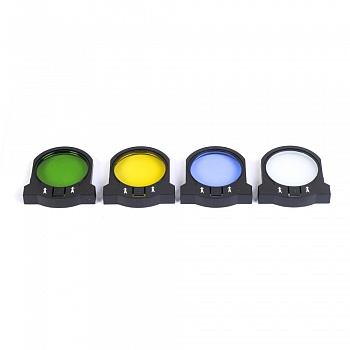

- Светофильтр зеленый интерференционный в оправе — 1
- Светофильтр голубой в оправе — 1
- Светофильтр желтый в оправе — 1
- Светофильтр матовый в оправе — 1
- Наглазники на окуляр — 2
- Видеоокуляр — 1 — Поставляется по доп.заказу
- Комплект визуализации — 1 — Поставляется по доп.заказу
- Чехол — 1
- Шнур сетевой — 2

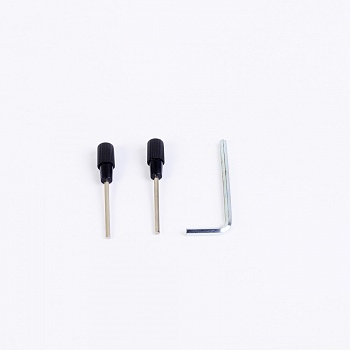

- Винты центрировочные — 2
- Винт фиксации конденсора — 1
- Винт фиксации защитного экрана — 2
- Ключ-шестигранник для винта конденсора — 1
- Лампа галогенная 12 В, 30 Вт — 2 — Одна в микроскопе
- Вставка плавкая — 3 — Одна в осветителе, одна в запасном блоке
В комплект микроскопа входят два люминесцентных блока (синий и зеленый):
| Блок | Длина волны, нм | Применяемые красители | Цветовой эффект |
| B | возбуждающее излучение 410 — 490 | 1.FITC
2.Акридиновый оранжевый: ДНК, РНК 3. Аурамин-О |
Желто-Зеленый |
| дихроизм 505 | |||
| запирающий светофильтр 515 | |||
| G | возбуждающее излучение 500 — 550 | 1.TRITC
2. Родамин В200 3.Пропидий Йодид: ДНК |
Красный |
| дихроизм 575 | |||
| запирающий светофильтр 590 |
