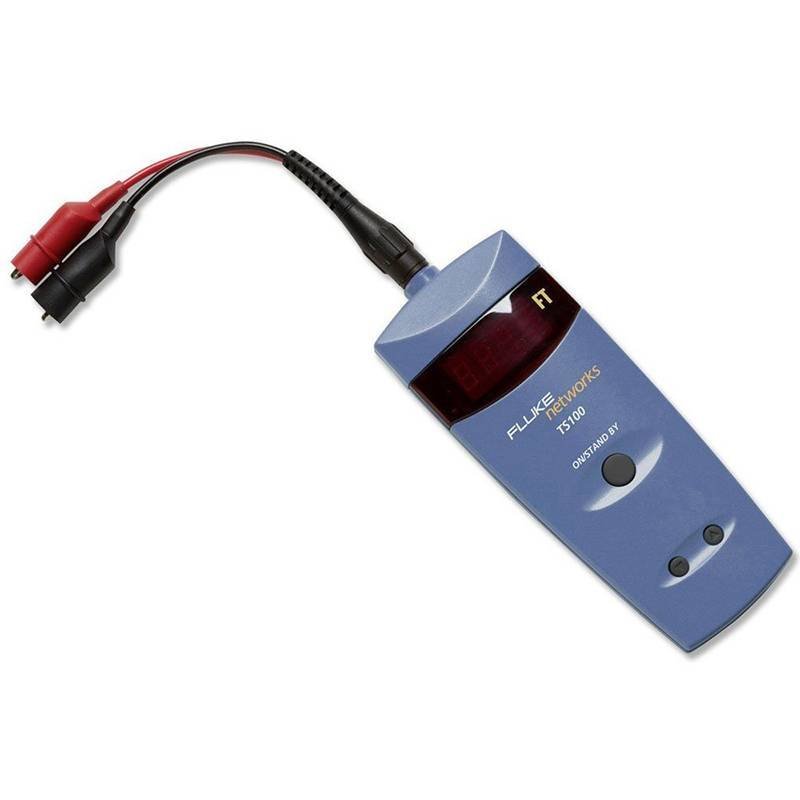

FLUKE NETWORKS TS100 — простой в использовании инструмент для определения местонахождения неисправностей в кабеле, управления кабелями и проводами, а также генерирования тоновых сигналов.
Технические характеристики TS100 | |
---|---|
Технология измерения | Динамическая рефлектометрия (TDR) с 50 Ом импеданса, максимальная высота импульса 6 В |
Мощность | 4 щелочные батареи типа AA обеспечивают 50 часов работы |
Защита на входе | 250 В действующего напряжения переменного тока, продолжительное или периодическое |
Диапазон импеданса | От 35 Ом до 330 Ом с автоматической компенсацией в этом диапазоне |
Максимальная длина | 750 метров для большинства типов кабелей |
Типичная максимальная длина измерения кабеля | 750 метров витая пара CAT-5 ( 2000 футов) 600 метров (1000 футов) провод переменного тока 12/2 300 метров (1000 футов) коаксиальный телевизионный кабель RG-6/U 150 метров (500 футов) коаксиальный кабель RG-174/U |
Минимальная длина | Нет минимальной длины. Минимальная длина для показателя измерения выше нуля — 2 фута |
Точность измерений длины | От 0,6 м до 1,5 м в зависимости от длины кабеля |
Обнаружение высокого напряжения | При действующем напряжении переменного тока выше 5 В |
Частота выполнения измерений | От 4 полных измерений в секунду до 2 секунд на одно измерение в зависимости от кабеля. |
VOP | Настраиваемый от -20- до -99-, запоминаемый при отключении. Принимает значение по умолчанию -66- при заменене батареи |
Низкий уровень зарядки элементов питания | Индикатор вспыхивает, когда напряжение батареи падает ниже 4,1 В |
Подача звукового сигнала | Примерно 1 кГц при амплитуде 80 % от напряжения элемента питания. Переменная частота и последовательность тонов. Тон сигнала меняется при переходе кабеля в состояние «нормально разомкнут» из любого другого состояния. |
Тип кабеля | Практически любой кабель, имеющий две и более жилы |
Диапазон температур | |
Рабочая температура | От 0 °C до 55 °C |
Температура хранения | От -40 °C до 70°C |
Высота над уровнем моря | 3 000 м макс. |
Относительная влажность | От 5 % до 80 % (без конденсата) |
Воздействие воды | Если тестер подвергается воздействию воды, некоторое ее количество может попасть внутрь прибора, но это не причинит ему вреда |
