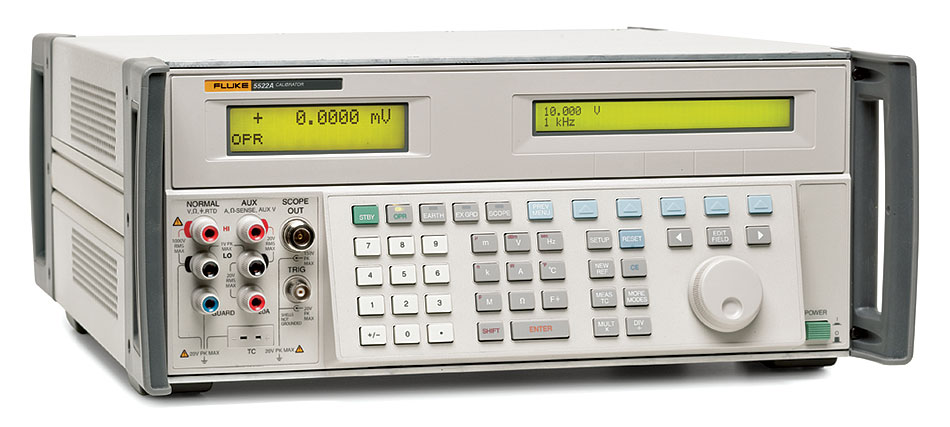

Многоцелевой калибратор Fluke 5522A-PQ/1G 240
Загрузка...
Многоцелевой калибратор Fluke 5522A-PQ/1G 240 объединяет в себе широкий перечень функций для метрологического обслуживания электроизмерительных и других устройств. В отличие от базовой модели, прибор снабжен блоком Power Quality, моделирующим параметры качества электроэнергии, и модулем CS1100, который служит для генерации одиночных и периодических сигналов с нормированными характеристиками.
Функция синхронизации позволяет параллельно подключать несколько калибраторов для суммирования выходных сигналов, когда необходимо расширить диапазон воспроизводимых параметров путем параллельного соединения, либо для реализации возможности калибровки многофазных систем.
Преимущества Fluke 5522A-PQ/1G 240
- Многофункциональность – калибратор содержит все необходимые функции измерения и моделирования электрических параметров для выполнения поверок цифровых и аналоговых мультиметров, специализированных щитовых, лабораторных и переносных приборов, осциллографов на частотах до 1,1 ГГц, устройств контроля и регистрации качества электроэнергии; опционально доступна катушка для работы с токовыми клещами, а также модули измерения давления и комплект термопар для калибровки, соответственно, манометров и термометров.
- Безопасность – встроенные в метрологическое оборудование средства защиты производят отключение выходных контактов при возникновении на них обратного напряжения, что исключает вероятность повреждения внутренних цепей при аварийных перегрузках.
- Наглядность – кнопки управления снабжены хорошо различимыми функциональными надписями с цветовой кодировкой и подтверждением нажатия.
Универсальное решение
Многофункциональный калибратор Fluke 5522A-PQ/1G 240 выполнен в виде настольного моноблочного устройства. Помимо кнопочной панели, которая служит для локального управления, изделие снабжено интерфейсами RS-232 и IEEE-488, позволяющими реализовывать дистанционный режим работы, с подключением к ПК и другому лабораторному оборудованию. Поддерживается возможность использования различного ПО для управления калибровкой, в том числе MET/CAL от Fluke.
Для выездных работ, например, при необходимости метрологического обслуживания измерительных компонентов стационарных промышленных и других систем, в качестве опции предлагается кейс с колесами и портативный футляр. Наличие передней и задней съемных крышек позволяет выполнять все операции в полевых условиях, не извлекая прибора из ящика, что повышает оперативность работ.
Технические характеристики Fluke 5522A-PQ/1G 240:
| Fluke 5522A-PQ/1G 240 | |
|---|---|
| Постоянное напряжение | от 0 до ±1 020 В |
| Постоянный ток | от 0 до 20,5 А |
| Переменное напряжение | от 1 мВ до 1 020 В от 10 Гц до 500 кГц |
| Вольт*Герц | 1 000 В при 10 кГц/330 В при 100 кГц |
| Переменный ток | от 29 мкА до 20,5 А от 10 Гц до 30 кГц |
| Формы сигналов | Синусоида, квадрат, треугольник, усеченная синусоида |
| Сопротивление | от 0 Ом до 1 100 МОм |
| Емкость | от 220 пФ до 110 мкФ |
| Мощность (фиктивные нагрузки) | 20,9 кВт |
| Регулирование фазы | 0,01° |
| Термопара (исходная и измеренная температура) | B, C, E, J, K L N R, S, T, U 10 мкВ/°C |
| Термометр сопротивления (исходная температура) | Pt 385-100 Ом, Pt 3926-100 Ом Pt 3916-100 Ом, Pt 385-200 Ом, Pt 385-500 Ом Pt 385-1 000 Ом, PtNi 385-120 Ом, (Ni120), Cu 427 10 Ом |
| Интерфейсы | RS-232, IEEE 488 |
| Стабилизация фазы | Да |
| Неопределенность частоты | < 25 миллионных долей |
| Внешний эталон частоты (10 МГц) | Да |
| Опция калибровки осциллографа с полосой пропускания 1100 МГц | Сглаженная синусоидальная волна 3,5 В (размах) максимум, частоты от 50 до 600 кГц; времена нарастания фронта <300 пс, многочисленные функции синхронизации, самый низкий постоянный ток, квадратная форма волны и неопределенность синхронизации |
| Опция определения качества питания | Режимы сложной гармонической функции, моделирования фликер-шума, моделирования падений и скачков напряжения |
