Многокомпонентный газоанализатор промышленных выбросов АНКАТ-410

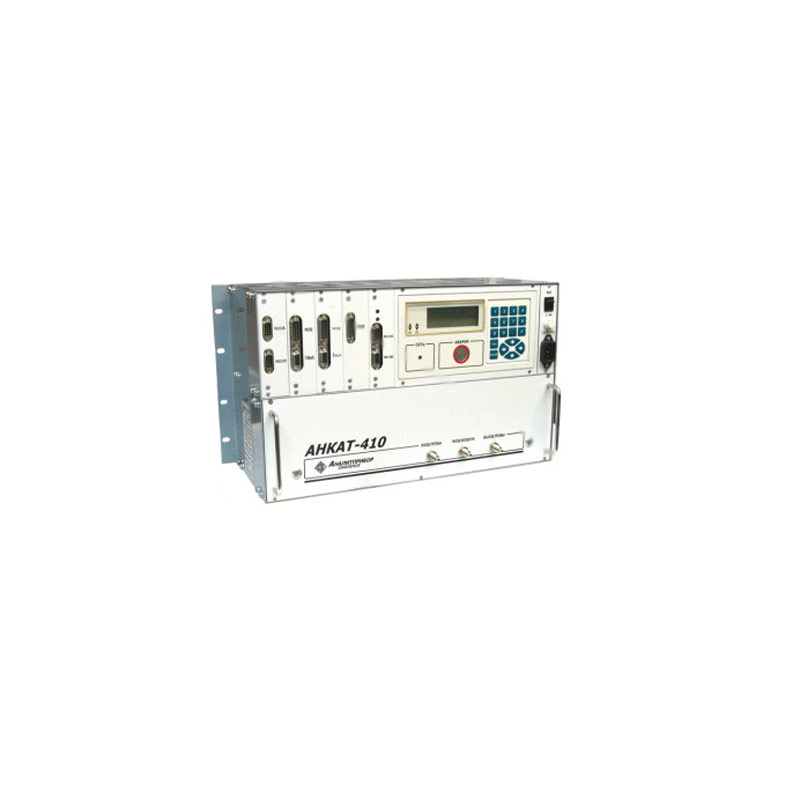

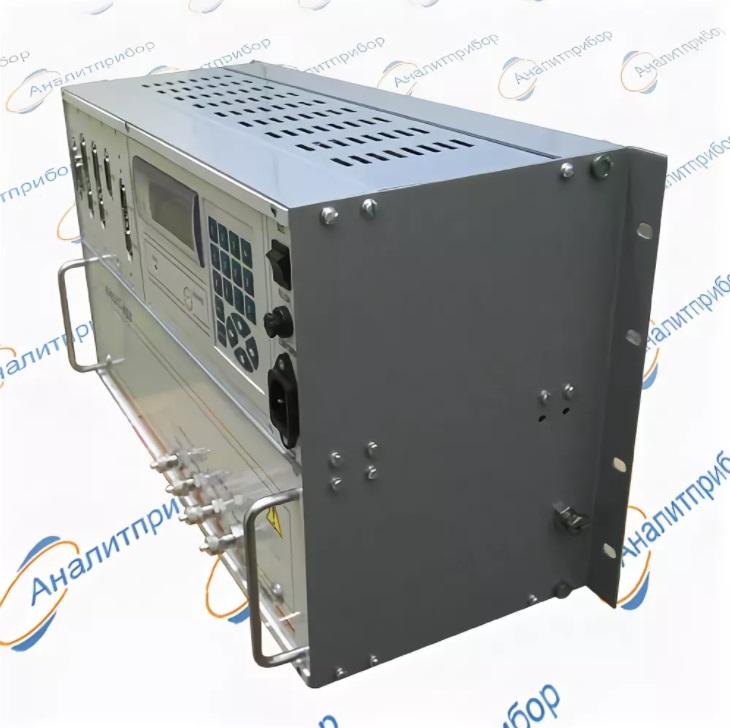

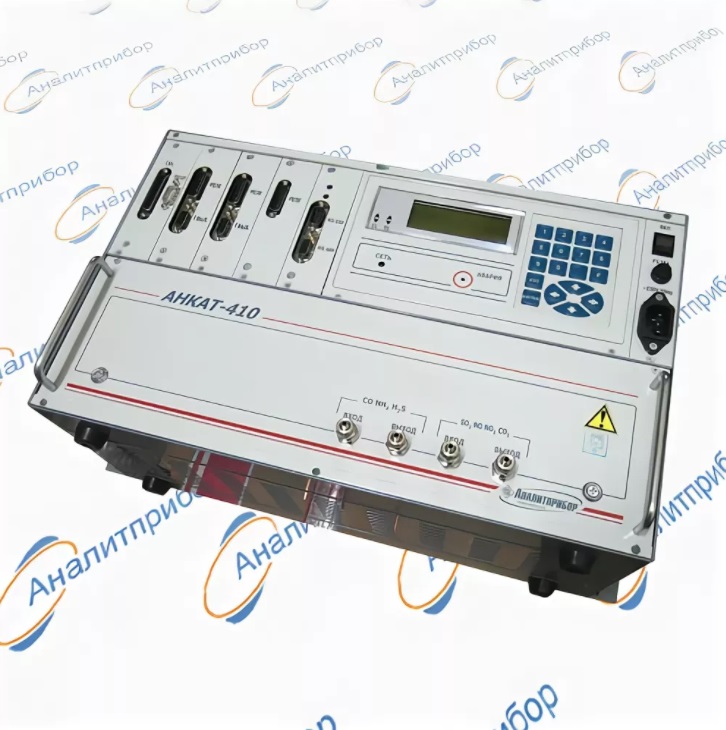

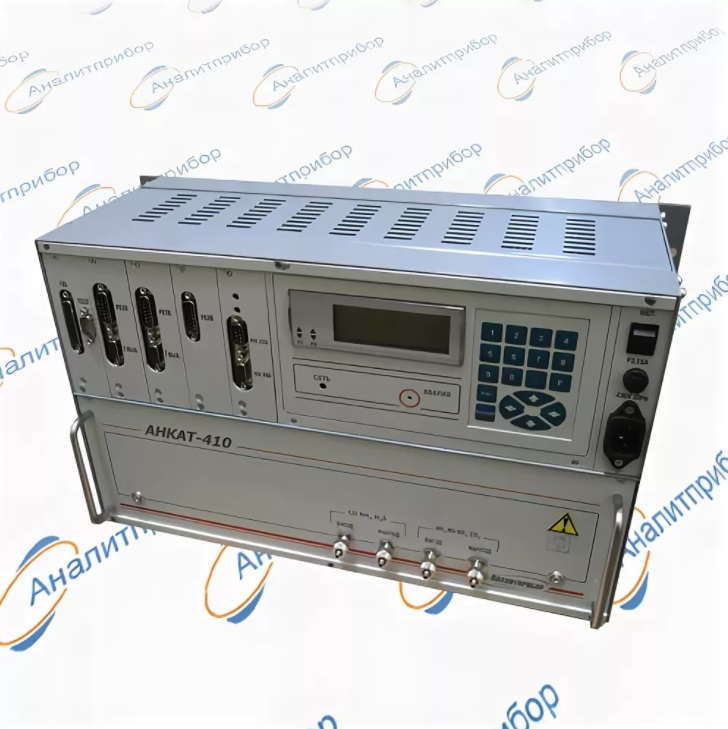

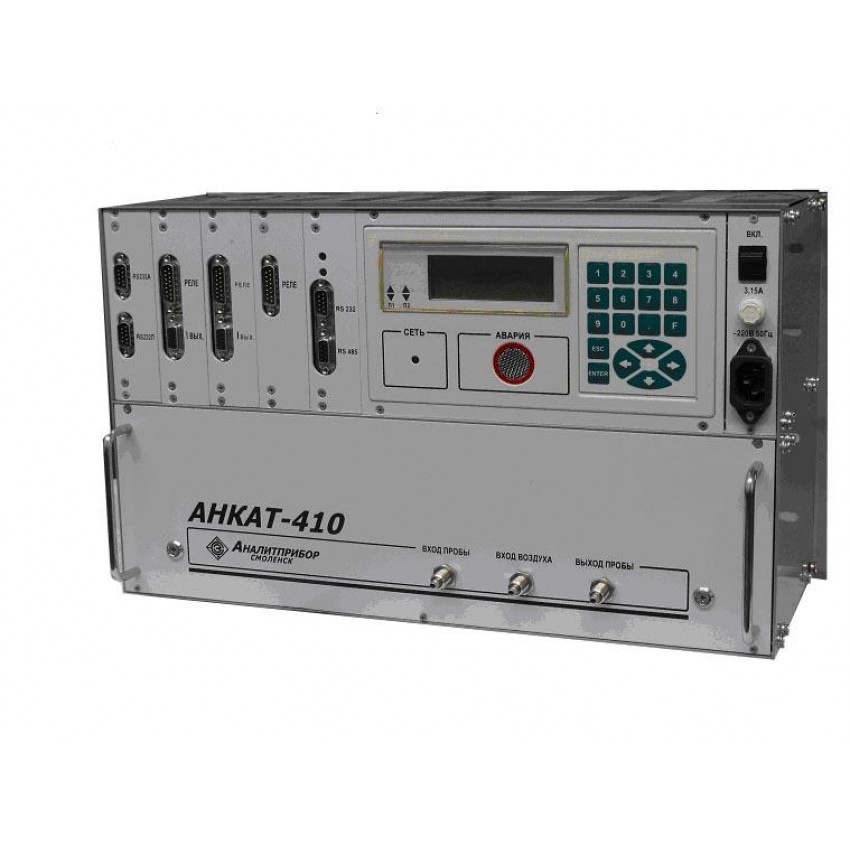

Загрузка...Стационарный многокомпонентный газоанализатор АНКАТ-410 предназначен для измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.
Область применения: топливосжигающие и технологические установки предприятий теплоэнергетики, металлургической, стекольной, химической и нефтехимической промышленности, предприятий производства строительных материалов, железнодорожный транспорт для контроля отработавших газов тепловозов по ГОСТ Р 50953-96, в составе информационно-измерительных систем для вычислений массовых выбросов.
- Принцип действия – для СО2, ΣСН – оптико-абсорбционный, для остальных компонентов – электрохимический.
- Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
- Режим работы – для АНКАТ-410 – 11 ÷ 15 – непрерывный; для остальных исполнений – циклический.
- Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
- Степень защиты корпуса – IP20.
Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых электрохимических ячеек.
Газоанализатор АНКАТ-410-16 одобрен для проведения экологических испытаний и регулировки тепловозов и дизель-поездов на пунктах экологического контроля (ПЭК) в соответствии с СТ СС ФЖТ ЦТ 09-98 и СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России.
Достоинства:
- наличие в комплекте поставки методики контроля выбросов промышленных предприятий с использованием АНКАТ-410, согласованной ФГУП «НИИ Атмосфера» г. Москва;
- отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе;
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввода: сажевого числа, коэффициентов топлива, размерности единиц измерения, текущего времени и даты;
- наличие входных унифицированных аналоговых сигналов 4-20 мА для подключения внешних датчиков (температуры, атмосферного давления, давления в газоходе, разности давления в газоходе) и питания этих датчиков;
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- возможность комплектации выносным пультом контроля для удобства регулировки двигателя тепловоза не выходя из кабины машиниста;
- наличие энергонезависимой памяти для хранения до 1000 измерений;

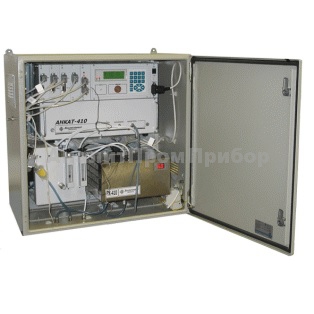

- возможность комплектования шкафом ШПП-410 с устройствами пробоподготовки (обогреваемый или не обогреваемый), пробоотборником различной длины с возможностью обратной продувки, импульсной линией транспортирования пробы (обогреваемой или не обогреваемой).
АНКАТ-410:
| Характеристики | Значения | Примечание |
| Время прогрева газоанализатора АНКАТ410, мин, не более | 60 | |
| Время работы газоанализатора без корректировки, мес., не менее | 6 | |
| Унифицированные выходные сигналы: | ||
| — токовый выход, мА | (4 – 20) | |
| — цифровой выход | RS232 и RS485 | |
| Релейный выход | 6 реле для срабатывания от сигнализации «Порог1», «Порог2» | выбирается программно, напряжение и ток коммутации реле – 220 В, 2,5 А |
| Температура окружающей среды, °С | от +5 до +45 | |
| Напряжение питания АНКАТ410, В | 220 | 50 Гц |
| Потребляемая мощность, В·А, не более | 40 | |
| Габаритные размеры, мм, не более | 485×285×211 | масса не более 12 кг |
| Средний срок службы, лет, не менее: | ||
| — для газоанализатора | 10 | |
| — для ЭХЯ | 3 |
Дополнительные технические характеристики:
| Измеряемый компонент | Диапазон измерений (показаний) | Единица младшего разряда индикации | Участок диапазона измерения, в котором нормируется погрешность | Пределы основной абсолютной погрешности | Время установления показаний, сек |
| О2 | (0 – 21) % об. | 0,1% об. | (0 – 5) % об. | 0,2 % об. | 30 |
| (5 – 21) % об. | 0,4 % об. | ||||
| СО | (0 – 200) млн-1 | 1,0 млн-1 | (0 – 20) млн-1 | 5,0 млн-1 | 60 |
| (20 – 200) млн-1 | (5 + 0,06(Свх-20)) млн-1 | ||||
| СО | (0 – 2000) млн-1 | 1,0 млн-1 | (0 – 2000) млн-1 | 10 млн-1 или 5 % (относительная)* | |
| (0 – 4000) млн-1 | |||||
| СО | (0 – 0,5) % об. | 0,001% об. | (0 – 0,5) % об. | 5 % (приведенная) | |
| NO | (0 – 200) млн-1 | 1,0 млн-1 | (0 – 50) млн-1 | 5,0 млн-1 | 60 |
| (50 – 200) млн-1 | (5 + 0,1(Свх-50)) млн-1 | ||||
| NO | (0 – 2000) млн-1 | 1,0 млн-1 | (0 – 100) млн-1 | 10 млн-1 | |
| (100 – 200) млн-1 | (10 + 0,1(Свх-100)) млн-1 | ||||
| NO | (0 – 0,4) % об. | 0,001 % об. | (0 – 0,4) % об. | 10 % (приведенная) | |
| NO2 | (0 – 140) млн-1 | 1,0 млн-1 | (0 – 140) млн-1 | 15 % (приведенная) | 90 |
| SO2 | (0 – 200) млн-1 | 1,0 млн-1 | (0 – 50) млн-1 | 10 млн-1 | 60 |
| (50 – 200) млн-1 | (10 + 0,1(Свх-50)) млн-1 | ||||
| SO2 | (0 – 3000) млн-1 | 10 млн-1 | (0 – 3000) млн-1 | 20 млн-1 или 10 % (относительная)* | |
| H2S | (0 – 40) мг/м3 | 0,1 мг/м3 | (0 – 40) мг/м3 | 2 мг/м3 или 25 % (относительная)* | 60 |
| (0 – 150) мг/м3 | |||||
| HCl | (5 – 30) мг/м3 | 0,1 мг/м3 | (5 – 30) мг/м3 | 25 % (относительная) | 180 |
| (0 – 150) мг/м3 | |||||
| NH3 | (0 – 150) мг/м3 | 1 мг/м3 | (0 – 20) мг/м3 | 5 мг/м3 | 180 |
| (20 – 40) мг/м3 | (5 + 0,25(Свх-20)) мг/м3 | ||||
| NH3 | (0 – 2000) мг/м3 | 10 мг/м3 | (0 – 2000) мг/м3 | 50 мг/м3 или 25 % (относительная)* | |
| Cl2 | (0 – 25) мг/м3 | 0,01 мг/м3 | (0 – 25) мг/м3 | 0,25 мг/м3 или 25 % (относительная)* | 120 |
| СО2 | (0 – 30) % об. | 0,1 % об. | (0 – 30) % об. | 5 % (приведенная) | 90 |
| SCH | (0 – 0,05) % об. | 0,0001 % об. | (0 – 0,05) % об. | 5 % (приведенная) | 60 |
Комплект поставки АНКАТ-410:
- газоанализатор;
- комплект ЗИП;
- техническая документация;
- CD-диск с программным обеспечением (обработка результатов измерений и вычислений на ПЭВМ).
