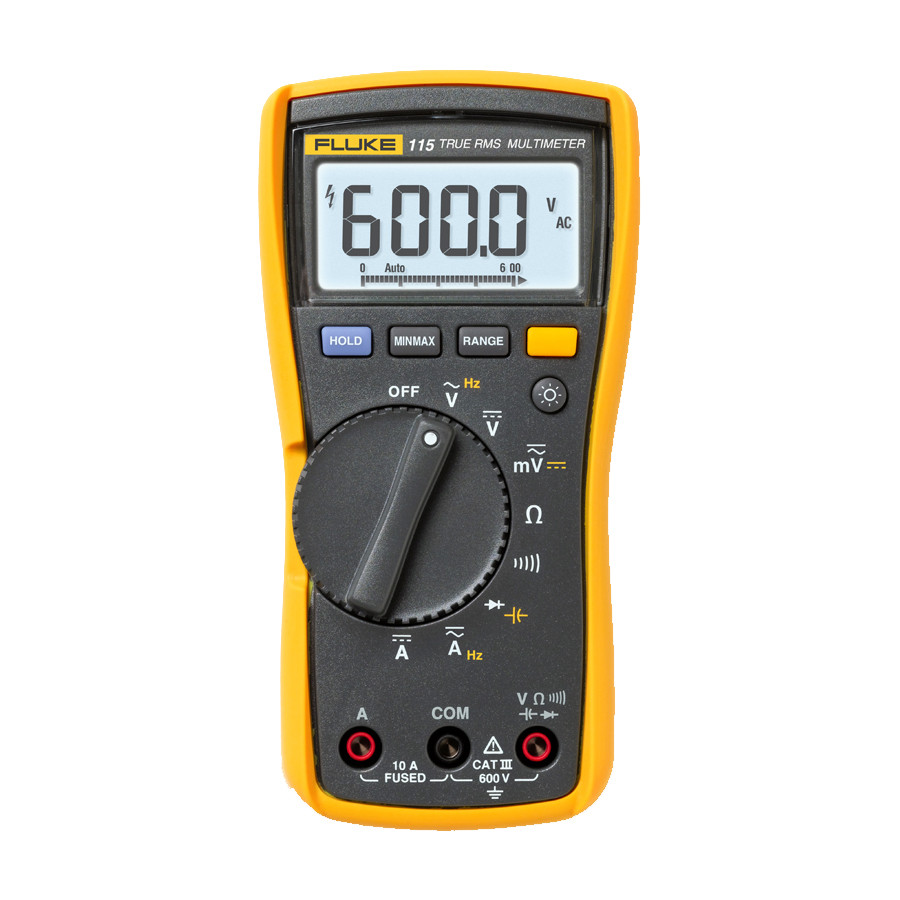

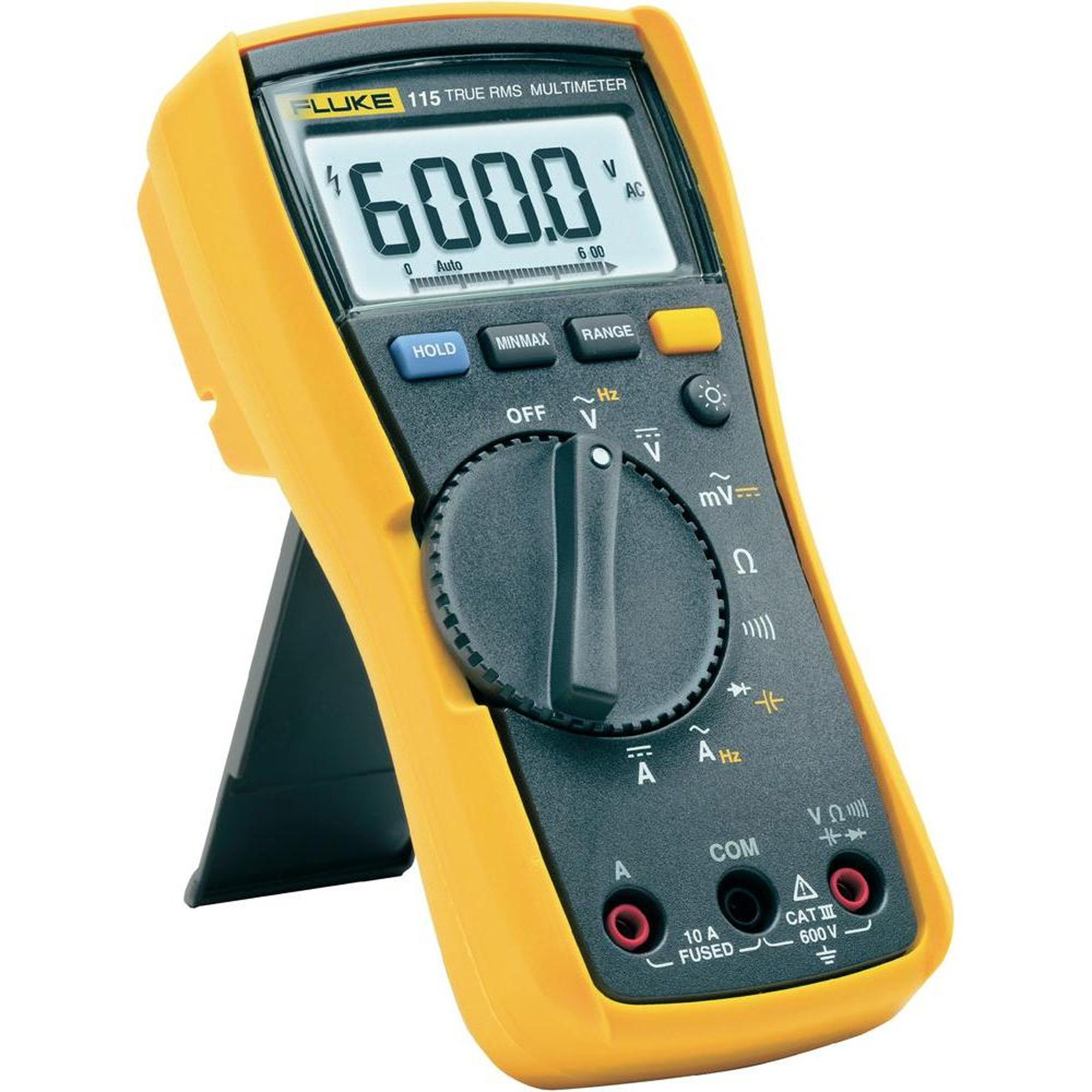

Мультиметр Fluke 115
Загрузка...
Мультиметр Fluke 115 представляет собой многофункциональный широкодиапазонный электронный ампервольтметр класса True-RMS, предназначенный для тестирования электрических и электронных устройств. Мультиметр Fluke 115 обеспечивает измерение истинного среднеквадратического значения переменного тока и напряжения и применяется в условиях промышленного производства даже при наличии помех и искажений в сети. Помимо измерения параметров питающей электроэнергии и проверки потенциалов в контрольных точках электрических систем, с его помощью вы можете выполнять проверку электронных компонентов: резисторов, конденсаторов и полупроводниковых приборов.
В отличие от бюджетных моделей, с помощью которых вы можете только фиксировать текущую величину измеряемых параметров, цифровой мультиметр Fluke 115 способен регистрировать максимальные и минимальные показатели, а также определять усредненное значение в серии замеров, благодаря чему вы можете его использовать для допускового контроля при выполнении однотипных измерений.
Выполнение токовых измерений силой до 10 А обеспечивается благодаря наличию отдельного входа, который защищен от перегрузок плавким предохранителем. Для минимизации возможности неправильного подключения при установке переключателя выбора режимов в положение токовых измерений или изменении данного положения мультиметр Fluke 115 подает звуковой сигнал, а на экране при этом высвечивается знаковая комбинация LEAd, напоминающий о необходимости проверки правильности подключения измерительных щупов.
Дополнительная линейная гистограмма позволяет отлеживать короткие колебания сигнала: скорость ее обновления в восемь раз выше, чем у цифрового индикатора. Также прибор дает возможность нагляднее оценивать текущий показатель измеряемой величины относительно пределов выбранного диапазона измерений. Благодаря наличию у гистограммы индикаторов полярности и перегрузки вы можете использовать мультиметр Fluke 115 при выполнении нулевых и пиковых регулировок вместо измерительных приборов аналогового типа со стрелочным индикатором.
Технические характеристики мультиметра Fluke 115:
| Fluke 115 | ||
|---|---|---|
| Максимальное напряжение между любым контактом и заземлением | 600В | |
| Защита от выбросов напряжения | 6 кВ пиковое, согласно требованиям IEC 61010-1 600В Кат. III, Степень загрязнения 2 | |
| Дисплей | Цифровой, 6 000 единиц счета, 4 обновления в секунду | |
| Гистограмма | 33 сегмента, 32 обновления в секунду | |
| Рабочая температура | От -10°C до +50°C | |
| Температура хранения | От -40°C до +60°C | |
| Тип элемента питания | Щелочная батарея 9В, NEDA 1604A или IEC 6LR61 | |
| Время работы батареи | Обычно около 400 часов без подсветки | |
| Характеристики точности | ||
| Постоянное напряжение в милливольтах | ||
| Диапазон: | 600,0мВ | |
| Разрешение: | 0,1мВ | |
| Погрешность: | ± ([% показаний] + [единиц счета]): 2,0% + 3 | |
| Постоянное напряжение в вольтах | ||
| Диапазон/разрешение | 6,000В / 0,001В | |
| Диапазон/разрешение | 60,00В / 0,01В | |
| Диапазон/разрешение | 600,00В / 0,1В | |
| Погрешность: | ± ([% показаний] + [единиц счета]): 0,5% + 2 | |
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение | ||
| Диапазон: | 600,0мВ | |
| Разрешение: | 0,1мВ | |
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) | |
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение | ||
| Диапазон/разрешение | 6,000В / 0,001В | |
| Диапазон/разрешение | 60,00В / 0,01В | |
| Диапазон/разрешение | 600,0В / 0,1В | |
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) | |
| Целостность | ||
| Диапазон: | 600Ом | |
| Разрешение: | 1Ом | |
| Погрешность: | Включение звукового сигнала < выключение при 20Ом > 250Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. | |
| Сопротивление (диапазон/разрешение) | ||
| 600,0Ом | 0,1Ом | |
| 6,000кОм | 0,001кОм | |
| 60,000кОм | 0,01кОм | |
| 600,000кОм | 0,1кОм | |
| 6,000МОм | 0,001МОм (погрешность 0,9% + 1) | |
| 40,00МОм | 0,01МОм (погрешность 1,5% + 2) | |
| Проверка диодов | ||
| Диапазон/разрешение | 2,00В / 0,001В | |
| Погрешность: | 0,9% + 2 | |
| Емкость (диапазон/разрешение) | ||
| 1000нФ | 1000нФ / 1нФ | |
| 10,00мкФ | 10,00мкФ / 0,01мкФ | |
| 100,00мкФ | 100,0мкФ / 0,1мкФ | |
| 9999мкФ | 9999мкФ / 1мкФ | |
| От 100мкФ до 1000мкФ | Погрешность 1,9% + 2 | |
| > 1000мкФ | Погрешность5% + 20% | |
| LoZ низкая входная емкость | ||
| Диапазон: | от 1нФ до 500 Ф | |
| Погрешность: | Стандартно 10% + 2 | |
| Измерение переменного тока в микроамперах (от 45Гц до 500Гц) | ||
| Диапазон/разрешение | 6,000А / 0,001А | |
| Диапазон/разрешение | 10,00А / 0,01А | |
| Погрешность: | 1,5% + 3 | |
| Перегрузка по току | 20А непрерывно в течение макс. 30 сек. | |
| Измерение постоянного тока в амперах | ||
| Диапазон/разрешение | 6,000А / 0,001А | |
| Диапазон/разрешение | 10,00А / 0,01А | |
| Погрешность: | 1,0% + 3 | |
| Перегрузка по току | 20А непрерывно в течение макс. 30 сек. | |
| Частота (по входу напряжения или тока)2 | ||
| Диапазон/разрешение | 99,99Гц / 0,01Гц | |
| Диапазон/разрешение | 999,99Гц / 0,1Гц | |
| Диапазон/разрешение | 9,999kГц / 0,001kГц | |
| Диапазон/разрешение | 50 kГц / 0,01kГц | |
| Погрешность: | 0,1% + 2 | |
| Примечания: | ||
| 1) Все диапазоны переменного напряжения указаны от 1% до 100% диапазона. Так как входные напряжения меньше 1% диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. | ||
| 2) Частота при сопряжении по переменному току, от 5Гц до 50кГц для переменного напряжения. | ||
| Механические и общие характеристики | ||
| Размеры | 167 x 84 x 46мм | |
| Вес | 550г | |
| Гарантия | 3 года | |

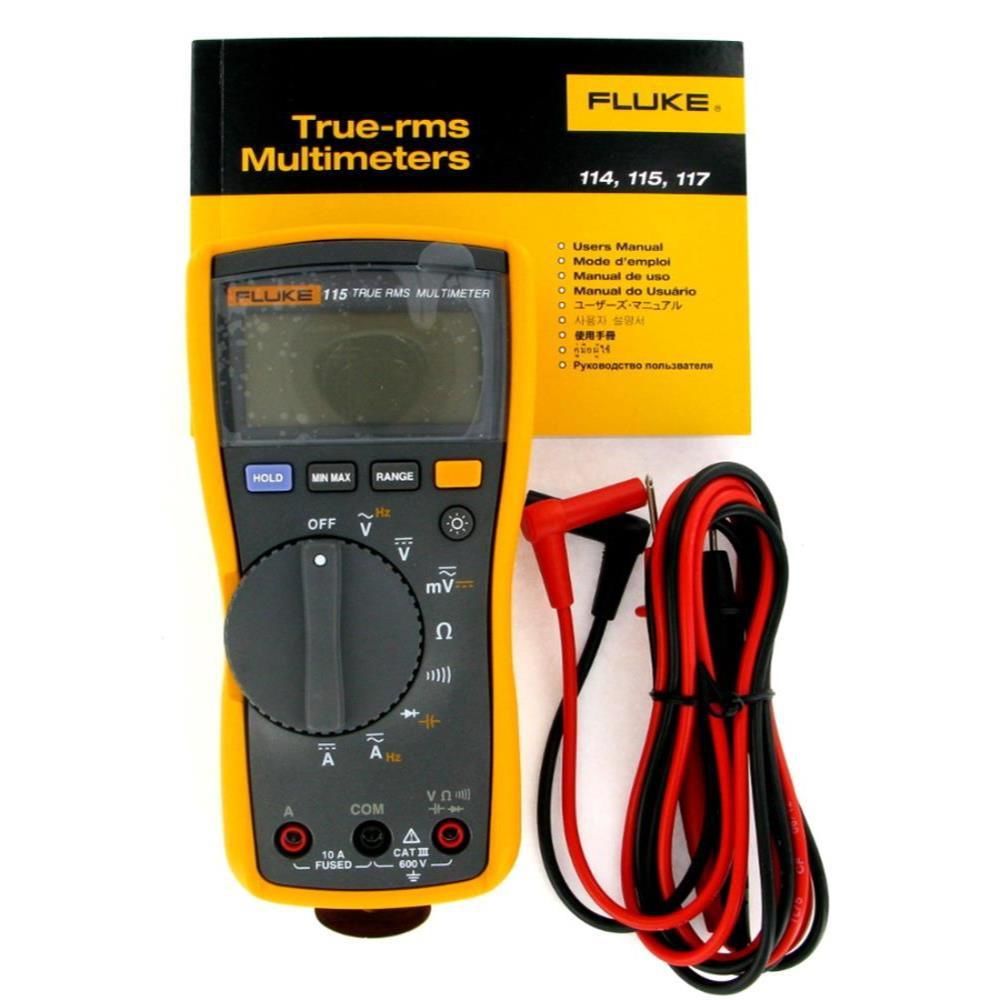

Комплектация мультиметра Fluke 115:
- Мультиметр Fluke 115
- Футляр
- Установленная батарея 9 В
- Комплект силиконовых измерительных проводов (4-мм)
- Руководство пользователя
