Намагничивающие ярма PC 40 / 90 / 170

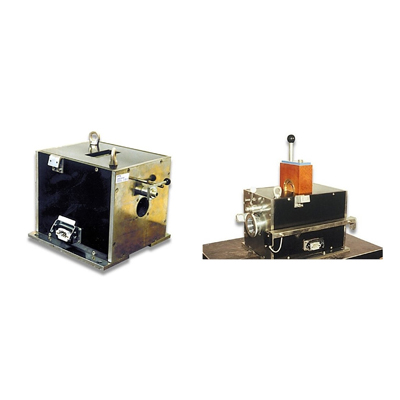

Загрузка...Намагничивающие ярма PC 40, PC 90, PC 170 предназначены для преднамагничивания постоянным магнитным полем контролируемых изделий из ферромагнитных материалов.

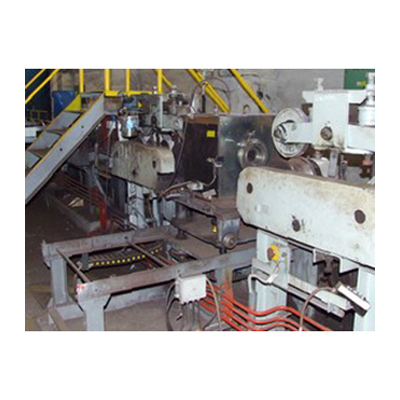

Применяются в линиях неразрушающего контроля вихретоковым методом.
В средину ярма помещается испытательная катушка (вихретоковый преобразователь — ВТП), полностью сменные дюзы – под соответствующий тип катушки, в случае необходимости адаптеры дюз. В конструкции ярма предусмотрены крепления для фотодатчиков слежения за концевыми участками контролируемых изделий.
|
Тип ярма |
Контролируемый размер |
|
PC 40 |
7 — 44 мм |
|
PC 90 |
7 — 100 мм |
|
PC 170 |
7 — 180 мм |

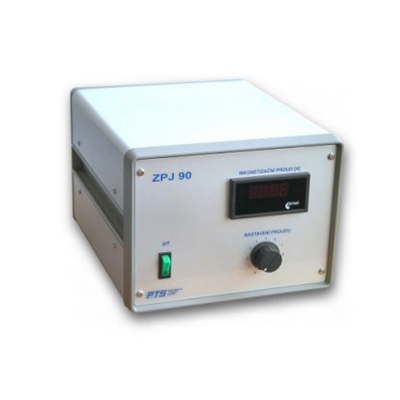

Источники питания серии ZPJ к намагничивающим ярмам
Источники питания серии ZPJ для намагничивающих ярм обеспечивают стабилизированное постоянное напряжение. Выходной ток регулируемый в диапазоне от 0 до 3 A (для ярма с сопротивлением катушек до 70 Ом), в диапазоне от 0 до 12 A (для прочих конструкций магнитного ярма).
Параметры:
- Напряжение сети: 220 (230) В 50Гц
- Потребляемая мощность: макс. 700 ВA
- Типовой ряд:
- ZPJ 40 для ярма PC 40
ZPJ 90 для ярма PC 90
ZPJ 170 для ярма PC 170
