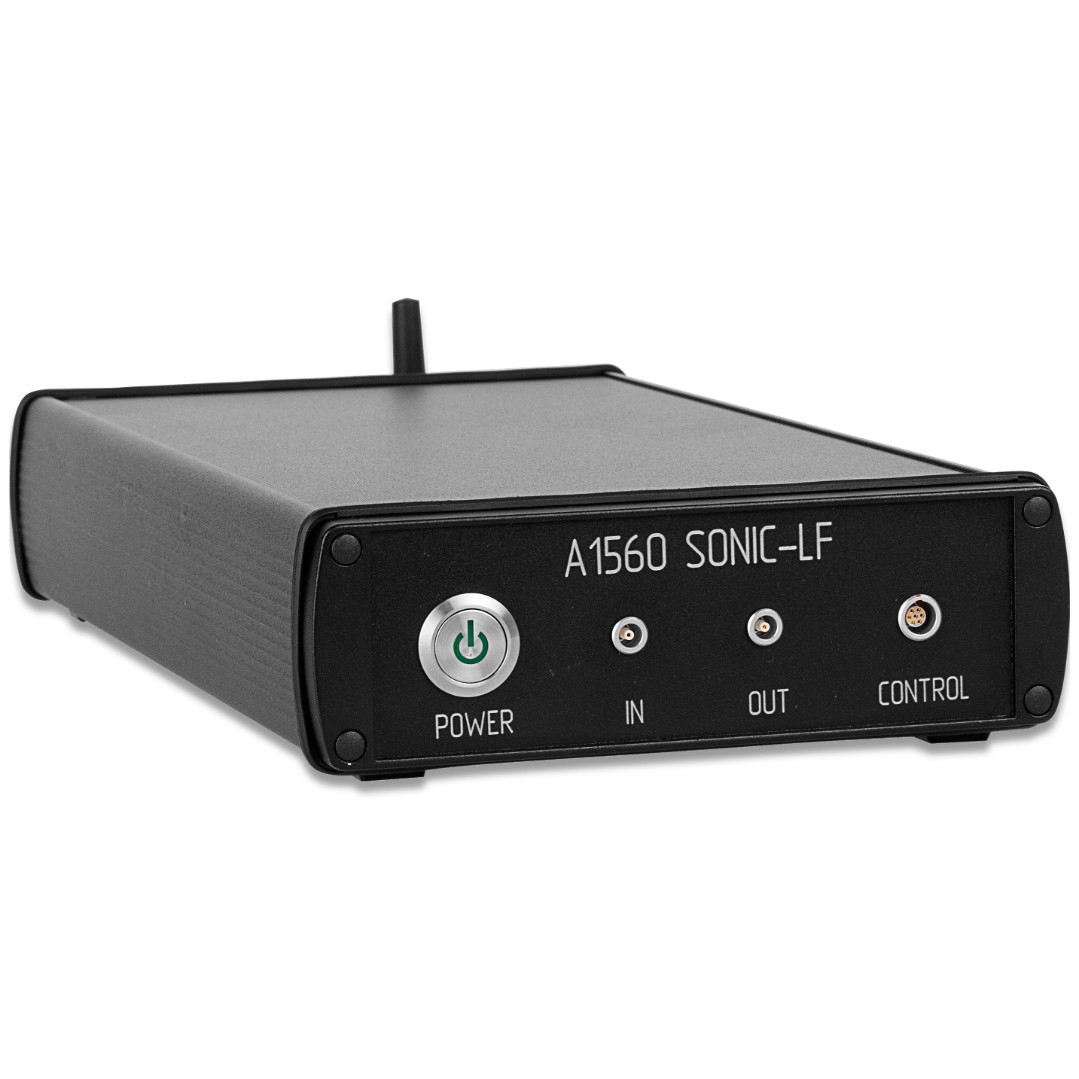

OEM дефектоскоп A1560 SONIC-LF
Загрузка...

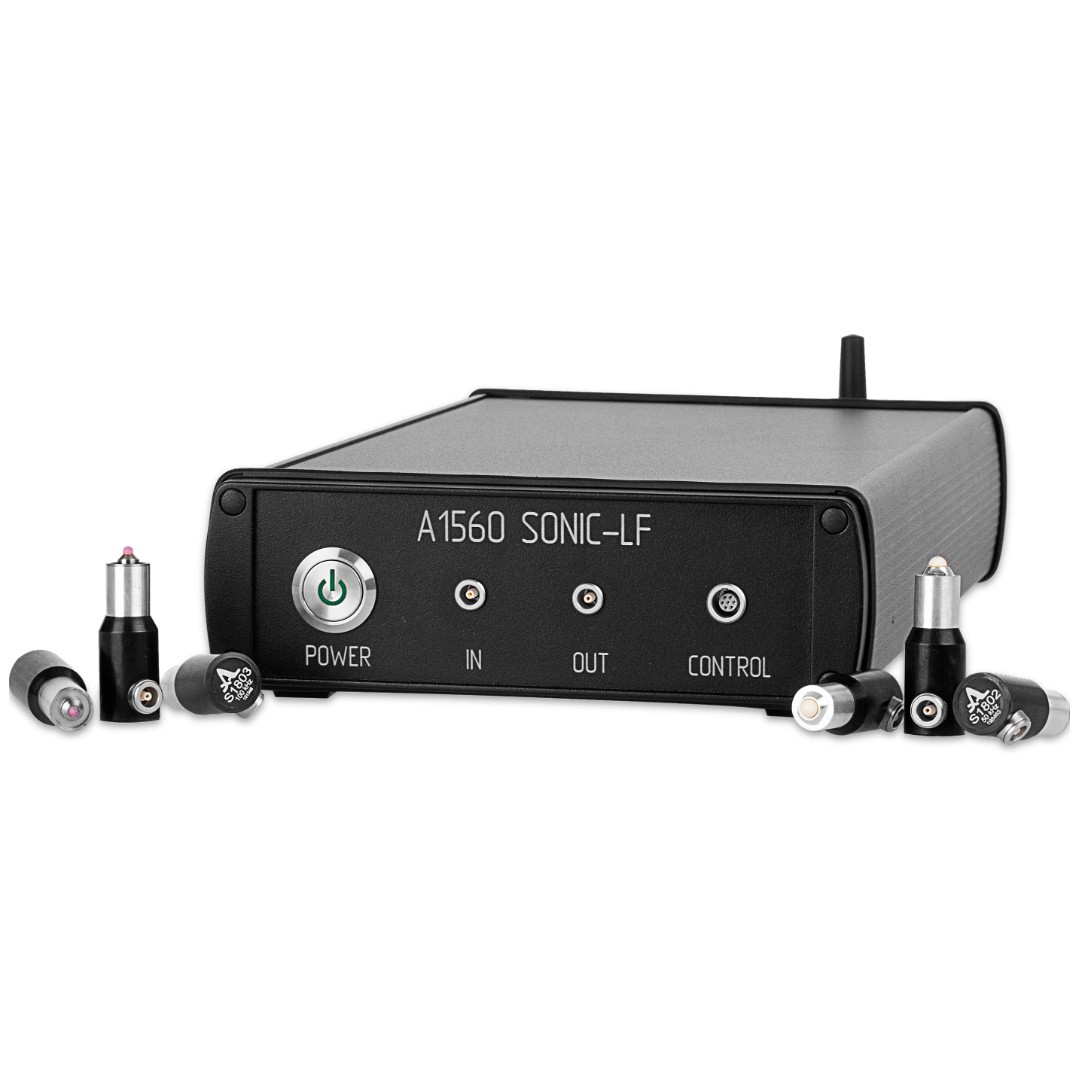

Универсальный OEM одноканальный дефектоскоп A1560 SONIC-LF с беспроводным интерфейсом для решения индивидуальных задач низкочастотного ультразвукового контроля. Высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами низкочастотных пьезоэлектрических преобразователей с жидкостным контактом и преобразователями с технологией сухого точечного контакта (СТК). Прибор содержит встроенную аккумуляторную батарею и функцию беспроводной передачи данных для продолжительной автономной работы.
С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи.
Технические характеристики OEM дефектоскопа A1560 SONIC-LF:
| Параметр | Значение |
| Передатчик | |
| Входное напряжение, В | 220 |
| Форма и период возбуждения | меандр, от 0.5 до 5 |
| Частота следования импульсов, Гц | от 1 до 10 000 |
| Приемник | |
| Длина вектора сбора данных, сэмплов | 128k |
| Частота дискретизации АЦП, МГц | 1,10,25,50,100 |
| Частоты фильтра, KГц | 10,20,40,100,350 |
| Ширина полосы приема, KГц | 10 до 350 |
| Динамический диапазон усилителя, дБ | от 0 до 80 |
| Динамический диапазон аттенюатора, дБ | от -20 до 0 |
| Динамический диапазон усиления, шаг 1 дБ | от 0 до 100 |
| Количество программируемых точек DAC функции | 128k |
| Динамический диапазон DAC функции, дБ | 40 |
| Коэффициент усреднения | от 1 до 256 |
| Источник питания | |
| Питание | Встроенная аккумуляторная батарея |
| Время работы, ч | 5 |
| Время заряда, ч | 2.5 |
| Внешний источник питания постоянного тока, В | DC 15 V, 4A AC 110-250 |
| Габаритные размеры электронного блока, мм | 260 x 156 x 43 |
| Вес электронного блока, г | 800 |
| Температурный диапазон, °C | от -20 до +45 |

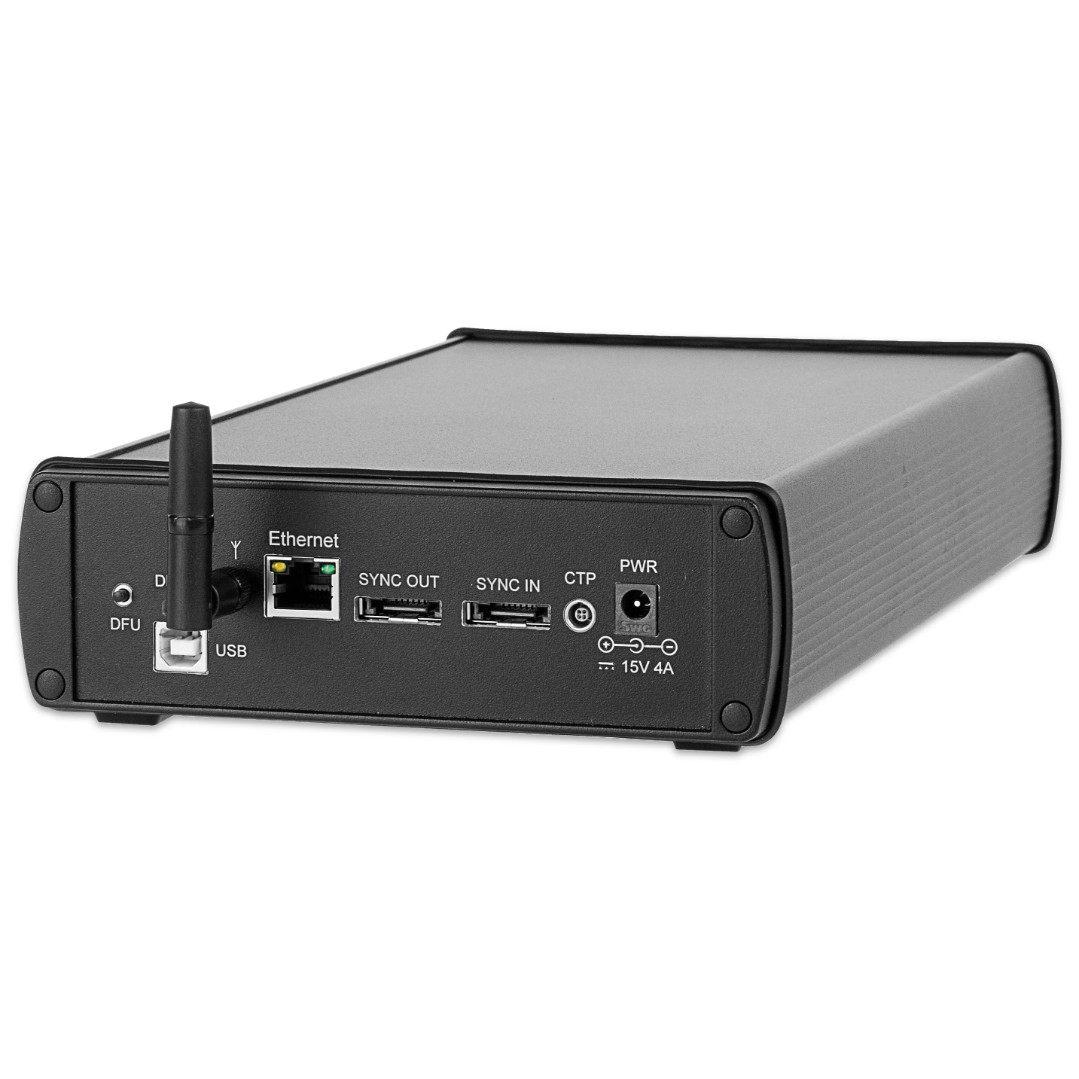

| Интерфейс данных | |
| Беспроводной Ethernet, 54 Мбит | IEE802.11n |
| Ethernet 100 Мбит | |
| Внешний триггерный вход | TTL |
Комплект поставки OEM дефектоскопа A1560 SONIC-LF:
| Наименование | Количество |
| A1560 Sonic-LF – электронный блок | 1 шт. |
| Сетевой адаптер с кабелем 220 В — 15 В | 1 шт. |
| Ethernet кабель, 1.5 м | 1 шт. |
| WiFi антенна | 1 шт. |
| Программное обеспечение «ACS «Mathilda» Windows GUI App» (доступно на www.acs-international.com) | 1 шт. |
| Руководство по эксплуатации ПО (SDK) | 1 шт. |
