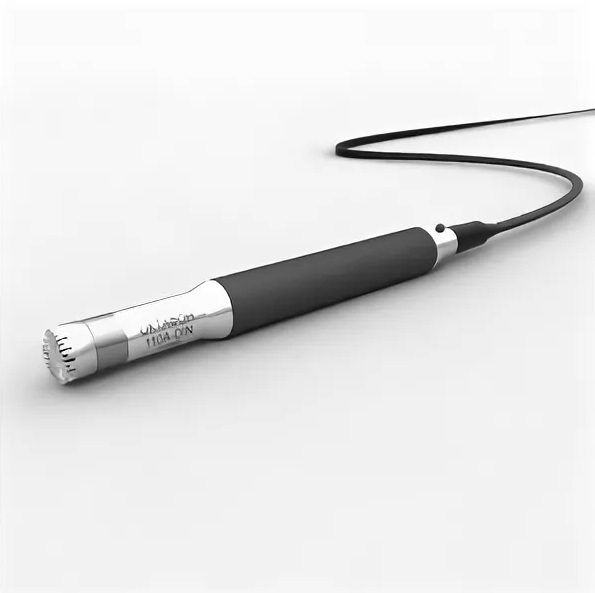

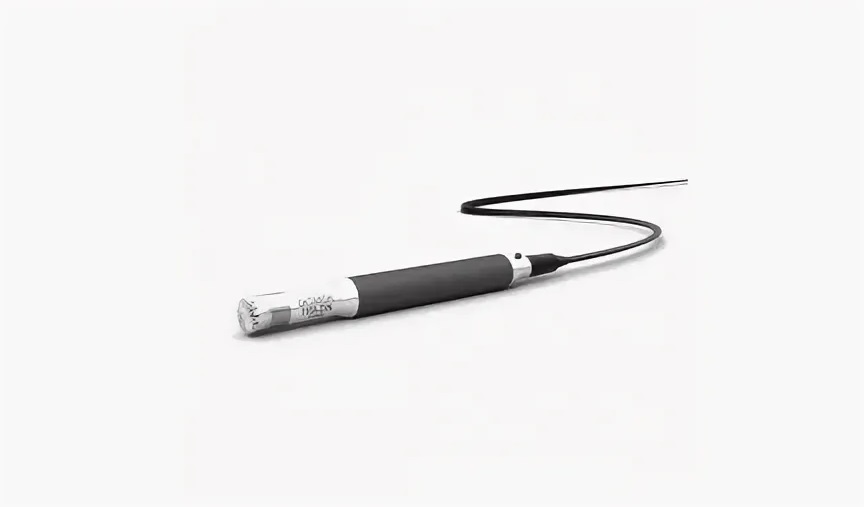

ОКТАФОН-110А-DIN — Измеритель уровней звука и звукового давления
Загрузка...Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.
При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь ОКТАФОН-110А-DIN превращается в шумомер-анализатор спектра ОКТАФОН-110.
Технические характеристики цифрового преобразователя ОКТАФОН-110А-DIN
Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN
- Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
- Частотные характеристики А, AU, C, Z;
- Временные характеристики: S, F, I, Пик, Leq, LE;
- Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 — 139 дБА.
Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN
- Октавные фильтры 31,5 Гц … 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260);
- Третьоктавные фильтры: 25 Гц … 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260);
- Линейный диапазон: не менее 100 дБ.
Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN
- Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц;
- Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц;
- Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц;
- Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц — не более 5%.
Параметры БПФ
- Количество точек в окне анализа: 1024;
- Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
- Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
- Количество линий БПФ, выводимых на индикатор: 200;
- Величина перекрытия окон БПФ: 87%;
- Диапазон ZOOM: от 4 до 32;
- Усреднение: линейное, линейное с накоплением;
- Временное окно: модифицированное Flap-Top (ISO 18431).
Габаритные размеры: 140 х 16 х 16 мм
Интерфейс: DIN
