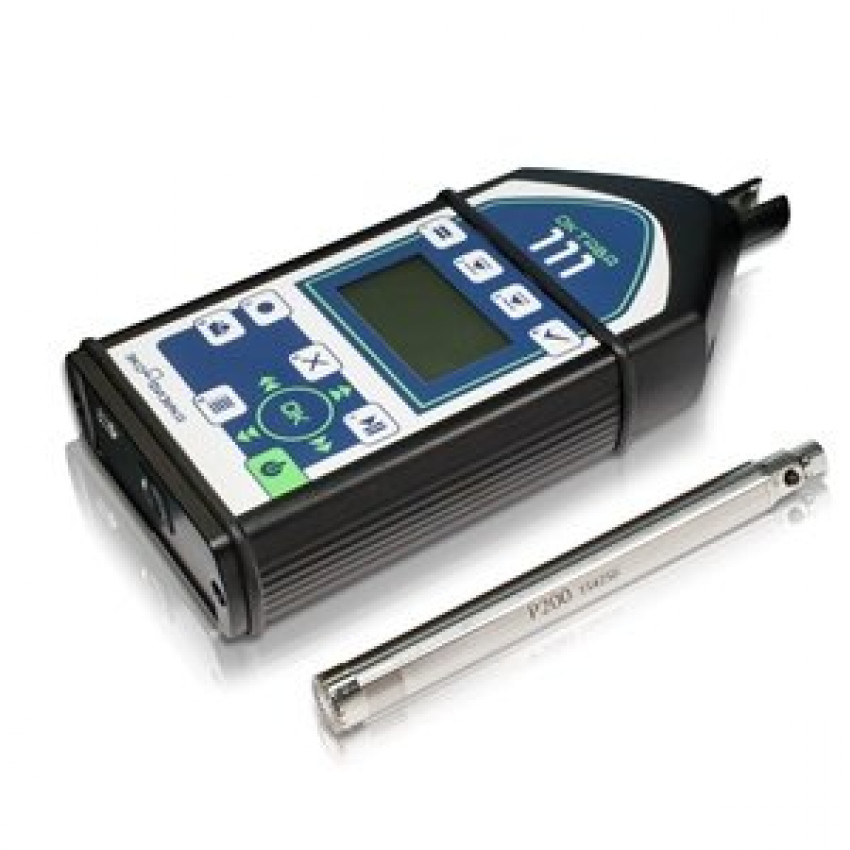

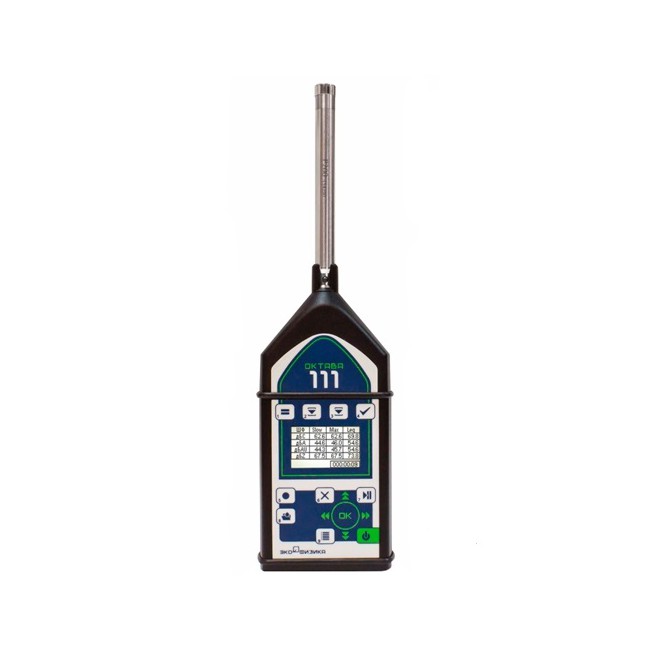

ОКТАВА-111. Шумомер-анализатор спектра 1 класса
Загрузка...ОКТАВА-111 — это очень простой в обращении и недорогой прибор, который позволяет измерить все нормируемые показатели шума среды обитания человека.
Отличительной особенностью шумомера является очень низкий уровень собственных шумов. Благодаря этому прибор ОКТАВА-111 может выполнять измерения уровней звука до 18 дБ, а уровней звукового давления в наиболее проблемной октаве 8 кГц — до 12 дБ!
Прибор предназначен для промышленно-санитарных лабораторий, центров гигиены и эпидемиологии, испытательных лабораторий, занимающихся специальной оценкой условий труда, природоохранной деятельностью, инженерными изысканиями, а также для станций технического обслуживания автомобилей и органов, уполномоченных осуществлять контроль внешнего шума автотранспорта, находящегося в эксплуатации.
Методика прямых однократных измерений включена в руководство по эксплуатации в явном виде и соответствует обязательным метрологическим требованиям приказа МЗСР от 09.09.2011 1034н, МПР от 07.12.2012 №425, МВД от 08.11.2012 №1014.
Номер в государственном реестре средств измерений РФ: 69133-17
Номер в государственном реестре средств измерений РБ (Беларусь): РБ 03 12 6613 18
Номер в государственном реестре средств измерений РК (Казахстан): KZ.02.03.08207-2018/69133-17
- Измерение уровней звука (класс 1 по ГОСТ 17187-2010 и МЭК 61672-1)
- Измерение уровней звукового давления в октавных и третьоктавных полосах частот
- Измерение пиковых уровней
- Частотные коррекции A, AU, C, Z
- Отсоединяемый микрофон (200В / 0 В поляризация), удлинительный кабель (опция)
- Автоматическая запись в память
- Канал телеметрии, дистанционное управление
- Диапазон измерений уровней звука: 18…140 дБАU
- Простота настройки: один режим измерения; все показатели измеряются одновременно
- Удобство управления: все результаты сгруппированы в двух окнах
- Эффективность: одновременное измерение текущих средних (СКЗ-1с) и эквивалентных уровней звука, уровней звука с временными коррекциями F. S. I и спектров звукового давления
Диапазоны и показатели точности методики прямых измерений уровней звука и звукового давления, включенной в руководство по эксплуатации:
Таблица 1 Диапазоны и погрешности однократных измерений уровней звука (F, S, I, Leq) и уровней звукового воздействия
| № | Используемый микрофонный капсюль | Диапазон измерения | Погрешность измерения, не более дБ |
| 1 | Микрофон ВМК-205, МК-265 | 19 – 140 дБА,
18 – 140 дБAU 21 – 140 дБС 24 – 140 дБZ |
· Тональный и широкополосный шум, не содержащий импульсов: ± 0,6 дБ (при уровне сигнала не менее +10 дБ от нижнего предела измерений); ± 0,9 дБ (при уровне сигнала вблизи нижнего предела измерений).· Импульсный шум: ±0,6 дБ (при длительности импульса до 200 мс, Fast-Max-Slow-Max< 6 дБ); ±1,0 дБ (при длительности импульса от 100 до 5 мс для характеристик Fast и Leq и от 100 до 50 мс для характеристики Slow). |
| 2 | Микрофон М-201, МК-233 | 30 – 151 дБА,
29 – 151 дБAU 32 – 151 дБС 35 – 151 дБZ |
Таблица 2 Диапазоны и погрешности однократных измерений уровней звукового давления в октавных и третьоктавных полосах частот
| № | Используемый микрофонный капсюль | Диапазон измерения | Погрешность измерения, не более дБ |
| 1 | Микрофон ВМК-205, МК-265 | 1/1-окт.: 19* – 140 дБ
1/3-окт.: 15* – 140 дБ |
± 0,7 дБ (при уровне сигнала не менее в -40 дБ от верхнего предела измерений); ± 0,9 дБ (при уровне сигнала ниже -40 дБ от верхнего предела, но выше +10 дБ от нижнего предела);± 1,0 дБ (при уровне сигнала ниже +10 дБ от нижнего предела); |
| 2 | Микрофон М-201, МК-233 | 1/1-окт.: 30 – 151 дБ
1/3-окт.: 26 – 151 дБ |
* Нижние пределы измерений для отдельных частотных полос могут быть меньше указанных в таблице; значение нижних пределов могут быть оценены как уровень собственных шумов в соответствующей полосе для диапазона шкалы Д3 (Таблица 3) плюс 7 дБ.
Таблица 3. Спектры собственных шумов при закороченном входе с эквивалентом микрофона ЭКМ-101
Таблица 3.1. Уровни собственных шумов в октавных полосах частот 31,5 Гц – 16000 Гц
| Гц | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 |
| Д1, дБ | 15,0 | 18,0 | 20,0 | 23,0 | 25,0 | 28,0 | 30,0 | 33,0 | 35,0 | 38 |
| Д2, дБ | 5,0 | 4,0 | 4,0 | 6,0 | 8,0 | 10,0 | 13,0 | 15,0 | 17,0 | 20,0 |
| Д3, дБ | 4,0 | 2,0 | 0,0 | -1,0 | -2,0 | -1,0 | 1,0 | 3,0 | 5,0 | 8,0 |
Таблица 3.2. Уровни собственных шумов в третьоктавных полосах частот 25 Гц — 630 Гц
| Гц | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| Д1, дБ | 10,0 | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | 14,0 | 15,0 | 16,0 | 17,0 | 18,0 | 19,0 | 20,0 | 20,0 | 21,0 |
| Д2, дБ | 1,0 | 0,0 | 0,0 | 0,0 | -1,0 | -1,0 | -1,0 | -1,0 | 0,0 | 0,0 | 1,0 | 1,0 | 2,0 | 3,0 | 4,0 |
| Д3, дБ | 1,0 | 0,0 | -1,0 | -2,0 | -3,0 | -4,0 | -4,0 | -5,0 | -6,0 | -6,0 | -6,0 | -6,0 | -7,0 | -7,0 | -6,0 |
Таблица 3.3. Уровни собственных шумов в третьоктавных полосах частот 800 Гц — 20 кГц
| Гц | 800 | 1k | 1,25k | 1,6k | 2k | 2,5k | 3,15k | 4k | 5k | 6,3k | 8k | 10k | 12,5k | 16k | 20k |
| Д1, дБ | 22,0 | 23,0 | 24,0 | 25,0 | 26,0 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 30,0 | 31,0 | 32,0 | 33,0 | 35,0 |
| Д2, дБ | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,0 | 13,0 | 14,0 | 16,0 | 17,0 |
| Д3, дБ | -6,0 | -6,0 | -5,0 | -5,0 | -4,0 | -3,0 | -2,0 | -2,0 | -1,0 | 0,0 | 1,0 | 2,0 | 2,0 | 4,0 | 5,0 |
Примечание: для учета собственных шумов прибора при измерениях к значениям Таблицы 3 надо прибавить величину калибровочной поправки шумомера для применяемого микрофона.
ПРЕДУПРЕЖДЕНИЕ: При питании прибора от внешнего источника собственные шумы могут повышаться.
