Оптические рефлектометры СвязьПрибор VISA X-PRO

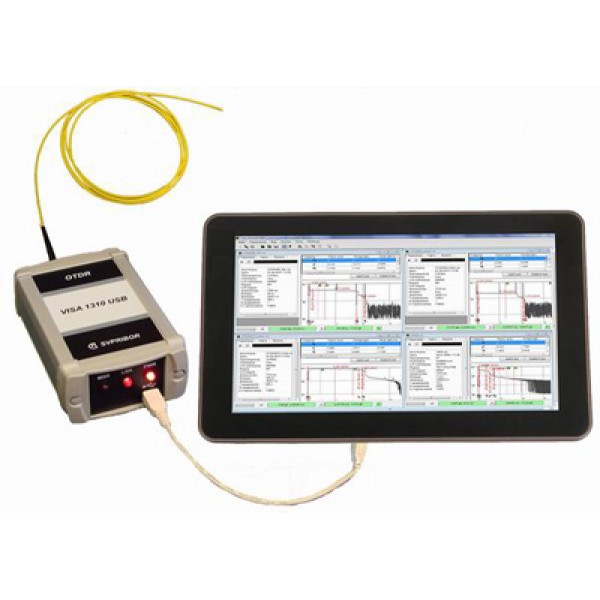

СвязьПрибор VISA X-PRO – набор состоящий из оптического рефлектометра OTDR VISA USB 1310/1550 + многофункциональная управляющая платформа X-PRO.
Область применения оптического рефлектометра VISA...
Загрузка...В наличии много
от 50000 руб.RUB
СвязьПрибор VISA X-PRO – набор состоящий из оптического рефлектометра OTDR VISA USB 1310/1550 + многофункциональная управляющая платформа X-PRO.
Область применения оптического рефлектометра VISA X-PRO – производство волокна и оптического кабеля, строительство волоконно-оптических линий связи (ВОЛС), диагностика и обслуживание состояния волокон, кабелей и волоконно-оптических линий связи.
Возможности рефлектометра VISA X-PRO:
-
Определять распределение потерь вдоль ВОЛС, выявлять дефектные участки или элементы линии связи.
-
Определять точное расположение обрывов или дефектных участков ВОЛС.
-
Оценивать полные потери в волоконно-оптической линии связи при приемке линии и периодическом тестировании.
- Измерять средние потери оптического волокна в бухтах, равномерность распределения потерь
-
Измерять потери в механических и в сварных соединениях.
- Оценивать ухудшение качества волокна путем сравнения его потерь с результатами более ранних измерений.
-
Сохранять на ПК результаты измерений с возможностью их последующего просмотра.
-
Управление работой рефлектометра, отображение и хранение измерительной информации осуществляется с помощью многофункциональной управляющей платформой X-PRO.
-
Питание прибора осуществляется через USB-порт.
Управление прибором осуществляется с помощью многофункциональной управляющей платформы X-PRO, на которой установлена программа программы Visa Viewer X-PRO.
Программа Visa Viewer X-PRO:
Используется для просмотра *.sor файлов. Позволяет открывать внутри себя много окон и добавлять графики имерений.
-
наличие всех режимов измерения: (2P, 2PA, LSA, 5PA, ORL, REF)
-
автоматический анализ
-
дополнительный фильтр «F»
-
возможность печати отчета
-
выбор языка (русский/английский)
-
задание цвета графика
Технические характеристики VISA X-PRO:
| Рефлектометр | VISA X-PRO | ||
|---|---|---|---|
| Длина волны, нм | 1310/1550 | ||
| Оптический модуль | М0 | М1 | М2 |
| Динамический диапазон, дБ | 37/35 | 33/31 | 27/25 |
| Мертвая зона по затуханию, м | 5 | 6 | 10 |
| Мертвая зона по событиям, м | 1,5 | 2 | 3 |
| Длительность импульса, нс | 4-20 000 | ||
| Диапазоны расстояний, км | 1,5; 3; 5; 10; 20; 40; 80; 160 | ||
| Интервал дискретизации, м | 0,4-40 | ||
- Низкое энергопотребление
- Ударопрочный металлический корпус
- Одномодовые ОВ подключаются к рефлектометру через оптический разъем типа FC
- Светодиодные индикаторы отображают режимы работы прибора
- Питание рефлектометра: через USB-разъем
- Питание платформы: встроенная батарея 4800 mAh
- Габариты рефлектометра: 125х80х40 мм
- Габариты платформы: 295×195×14 мм
- Вес рефлектометра: 0,5 кг
- Вес платформы: 0,95 кг
Условия эксплуатации VISA X-PRO:
- Температура окружающего воздуха от плюс 5°С до плюс 50°С
- Относительная влажность воздуха не более 90% при 25°С
- Атмосферное давление от 86 до 106,7 кПа
